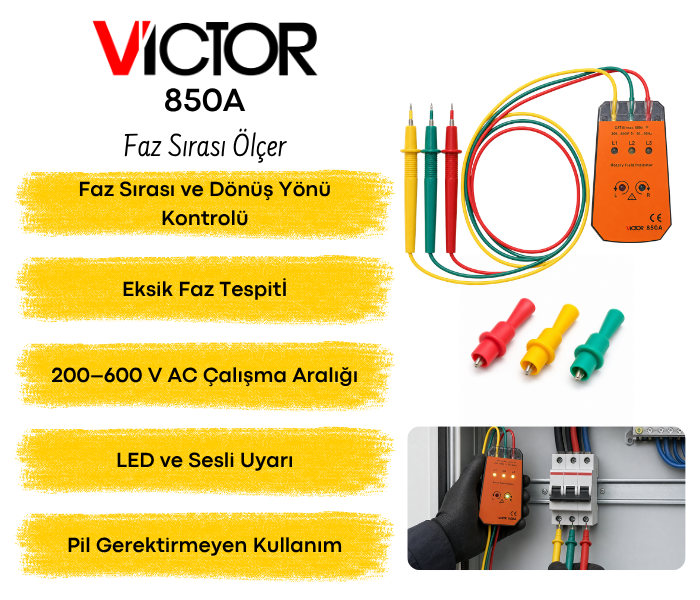

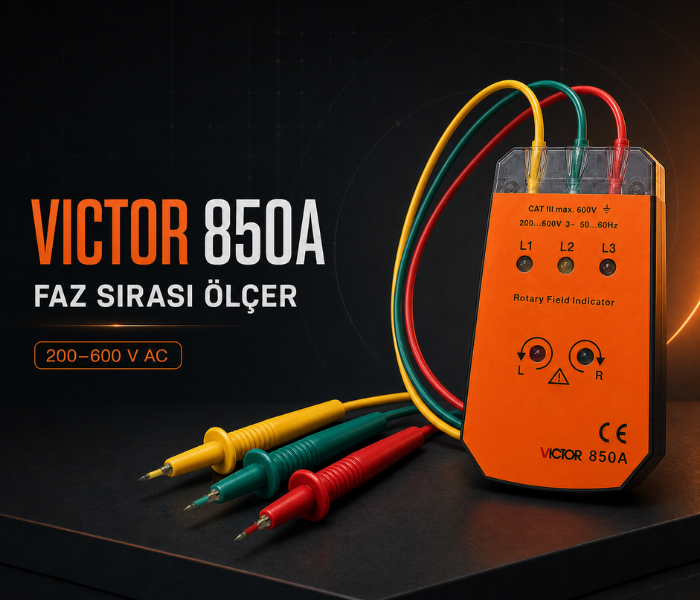

Victor 850A, 200-600 V AC aralığındaki trifaze hatlarda faz sıralamasını ve elektriksel dönüş yönünü belirlemek için kullanılan faz sırası kontrol cihazıdır. L1, L2 ve L3 ışıkları fazların varlığını gösterirken, L ve R göstergeleri faz yönü hakkında bilgi verir. Elektrik panolarının yanı sıra üç fazlı motor, pompa ve endüstriyel makinelerin bağlantılarının kontrol edilmesini kolaylaştırır.

- Victor 850A, üç fazlı elektrik tesisatlarında fazların bağlantı düzenini ve elektriksel dönüş yönünü belirlemek için geliştirilmiş portatif bir kontrol cihazıdır.

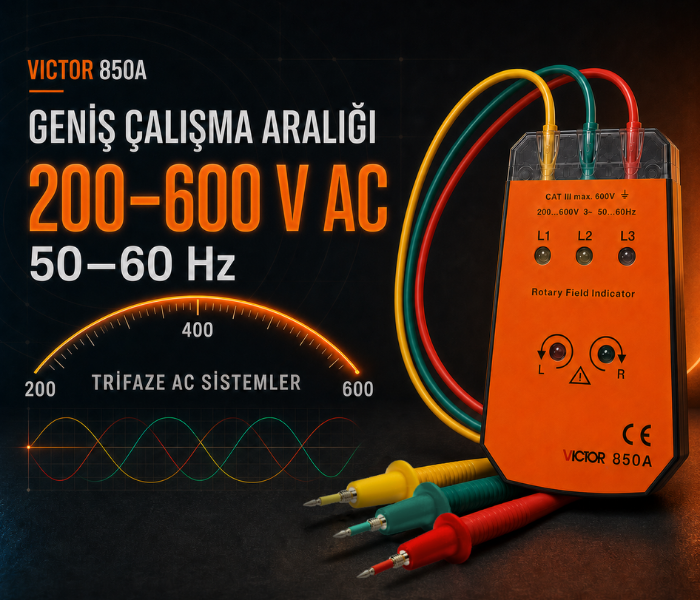

- 200-600 V AC arasındaki trifaze sistemlerde kullanılabilir. Cihaz üzerindeki ürün etiketinde desteklenen frekans aralığı 50-60 Hz olarak belirtilmiştir.

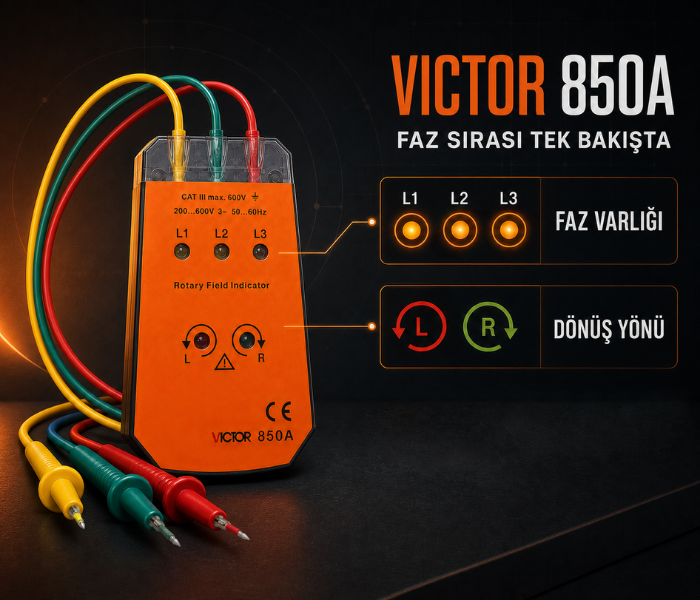

- Gövde üzerindeki L1, L2 ve L3 LED göstergeleri, her bir fazın hatta bulunup bulunmadığının ayrı ayrı kontrol edilmesini sağlar. Eksik olan faza ait LED yanmaz.
- L ve R ışıkları, bağlantı sırasına göre elektriksel faz yönünü gösterir. R ışığı sağa veya saat yönündeki sıralamayı, L ışığı ise sola veya saat yönünün tersindeki sıralamayı ifade eder.
- Faz sırasının önceden kontrol edilmesi; üç fazlı motor, fan, pompa ve kompresör gibi ekipmanların ters yönde çalışmasını engellemeye yardımcı olur.
- Besleme hattındaki faz dizilimi, bağlı motor veya makine çalıştırılmadan önce kontrol edilebilir. Cihazın gösterdiği yön, fazların bağlantı düzeninden oluşan elektriksel dönüş yönüdür.

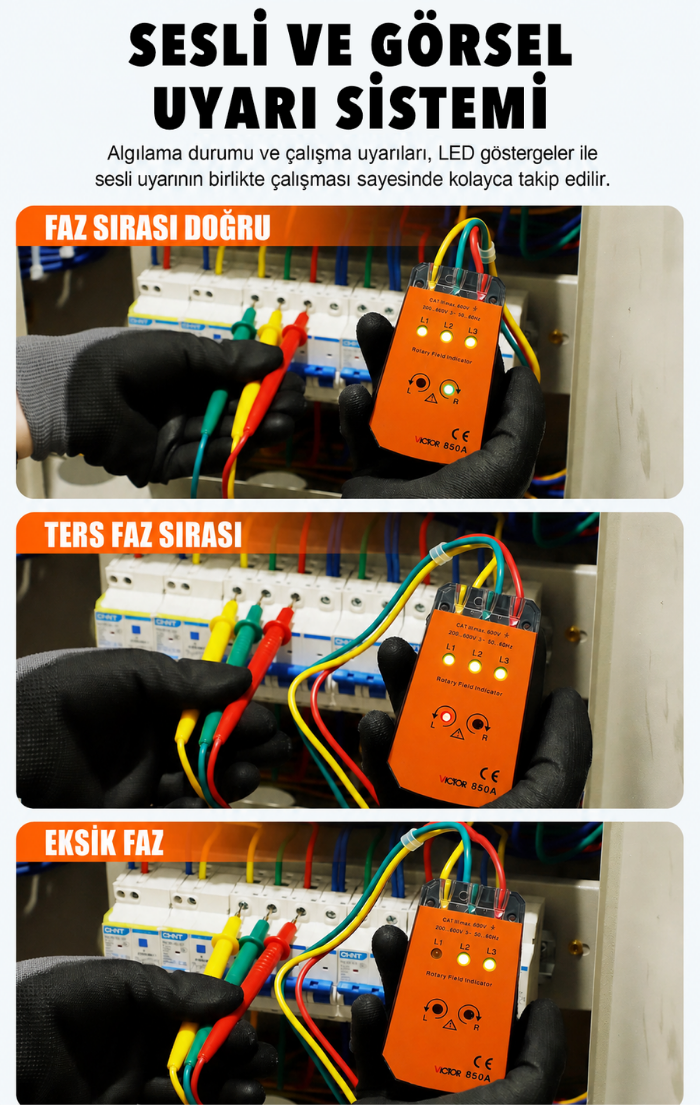

- Eksik faz ve faz sıralaması bilgileri hem LED ışıkları hem de sesli ikazlar aracılığıyla kullanıcıya bildirilir.

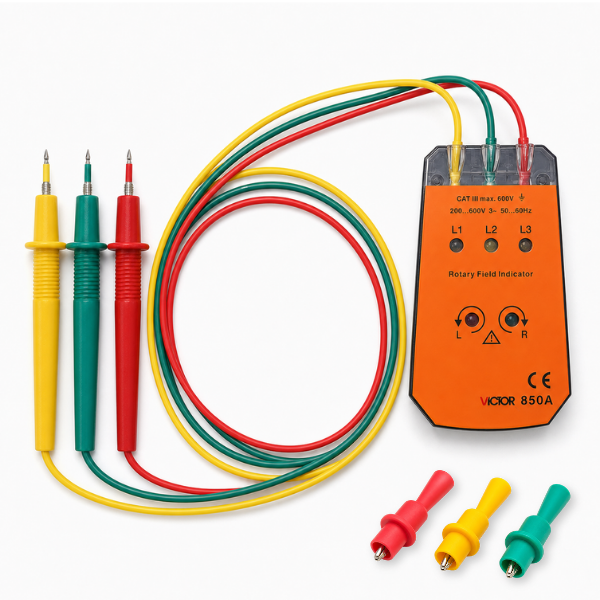

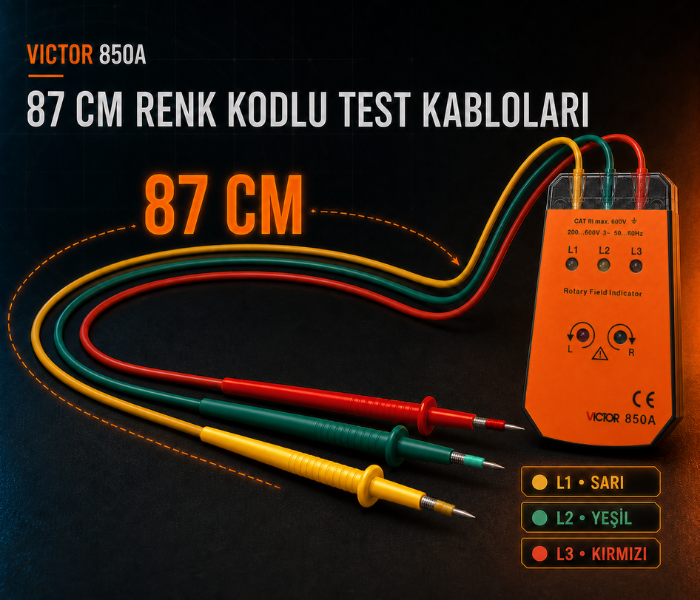

- Cihaza sabit olarak bağlı üç kablo, bağlantıyı kolaylaştırmak amacıyla sarı L1, yeşil L2 ve kırmızı L3 şeklinde renk kodlarına sahiptir.
- Sivri test uçları klemenslere ve elektrik bağlantı noktalarına doğrudan temas ettirilebilir. Timsah ağızlı klipsler kullanılarak probların ölçüm noktasına daha sabit biçimde bağlanması sağlanabilir.

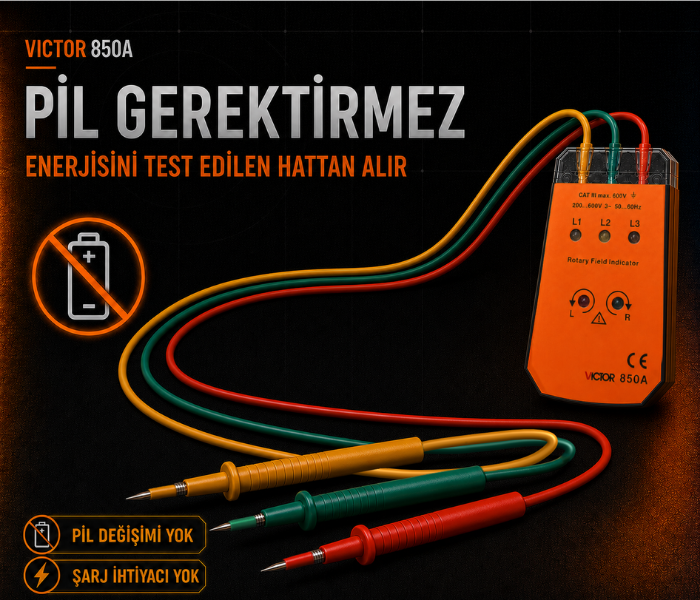

- Çalışması için gerekli enerjiyi kontrol edilen elektrik sisteminden aldığı için ayrıca pil takılmasına ihtiyaç duymaz.

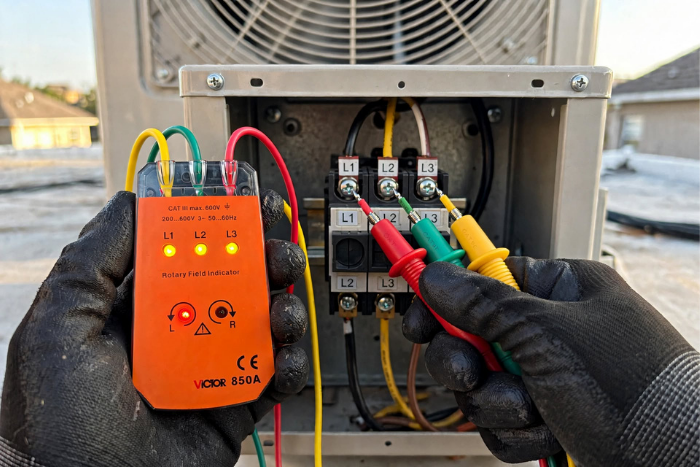

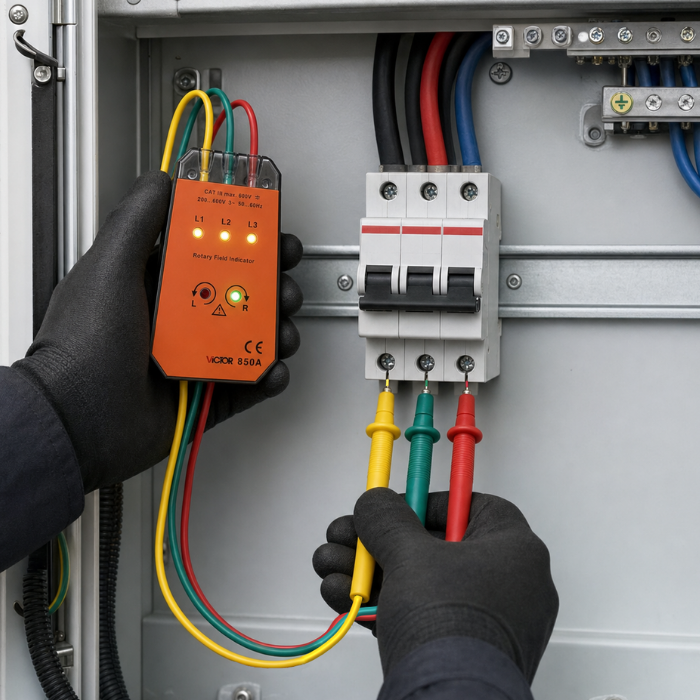

- CAT III 600 V ölçüm kategorisine sahip olan Victor 850A; dağıtım panolarında, trifaze sistemlerde, makine bağlantılarında ve endüstriyel bakım çalışmalarında kullanılabilir.
- Ürün yalnızca üç fazlı AC elektrik sistemleri için tasarlanmıştır. Tek fazlı motor veya pompalarda faz sıralaması ve dönüş yönü kontrolü gerçekleştirmez.

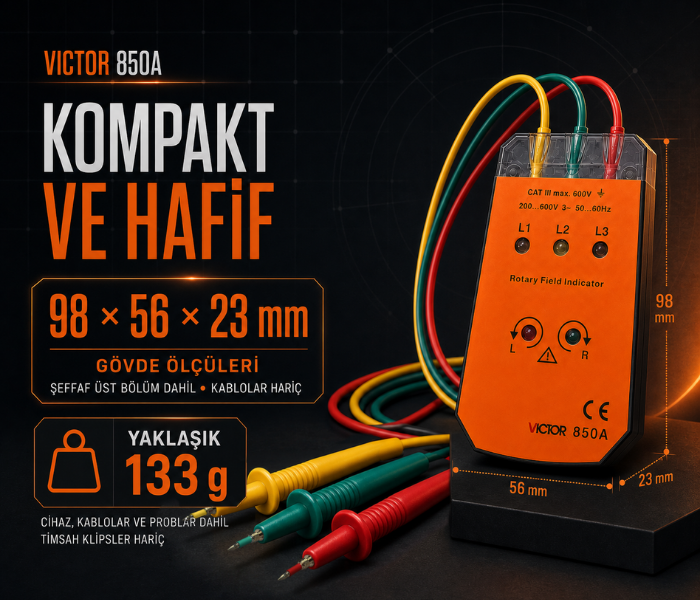

- Kompakt cihaz gövdesinin boyutları 98 × 56 × 23 mm’dir. Belirtilen uzunluğa üst taraftaki şeffaf bağlantı bölümü dahildir; kablolar bu ölçüye dahil değildir.
- Bağlantı kabloları ve test problarıyla birlikte cihazın ağırlığı yaklaşık 133 gramdır.
- Yüksek gerilim bulunan sistemlerde kullanıldığından ölçüm esnasında probların metal yüzeylerine temas edilmemelidir. Uygulama yalnızca elektrik konusunda gerekli eğitimi almış kişilerce yapılmalıdır.

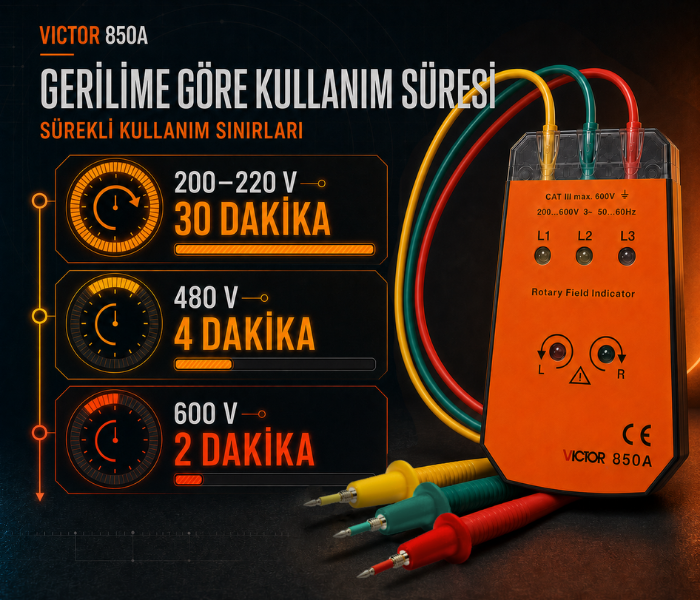

- Kesintisiz kullanım süresi uygulanan gerilime göre sınırlandırılmalıdır. Cihaz için 200-220 V’ta 30 dakika, 480 V’ta 4 dakika ve 600 V’ta 2 dakika kullanım sınırı belirtilmiştir.

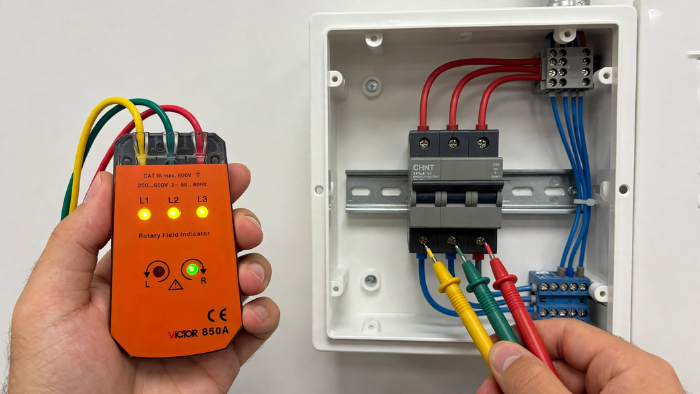

Victor 850A ile 200-600 V AC aralığındaki üç fazlı sistemlerin faz dizilimi ve elektriksel dönüş yönü kontrol edilebilir.

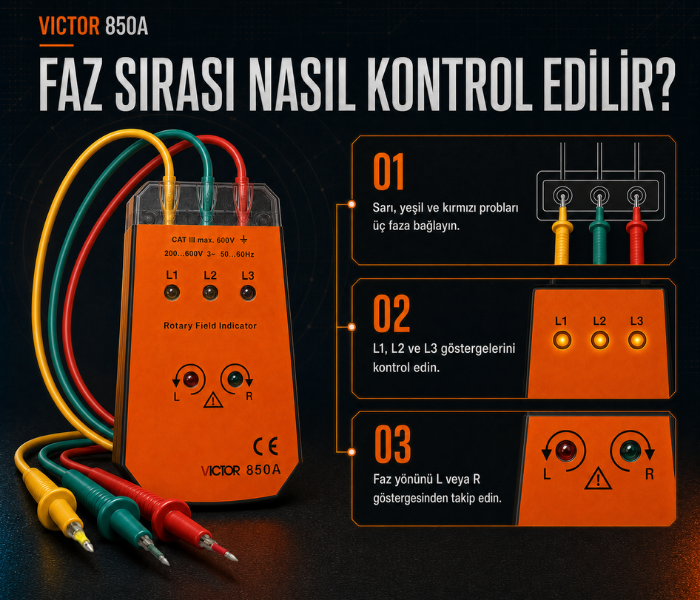

Üç fazlı elektrik sistemlerinde akım, L1, L2 ve L3 adı verilen üç farklı faz hattı üzerinden taşınır. Bu fazların belirli bir düzen içinde birbirini takip etmesine faz sıralaması adı verilir. Sıralamanın yönü; trifaze motorların, pompaların, fanların ve kompresörlerin çalışma yönünü doğrudan etkileyebilir. Victor 850A üzerindeki L1, L2 ve L3 ışıkları ilgili fazların hatta mevcut olduğunu gösterir. R ışığı sağa, yani saat yönündeki elektriksel faz sırasını; L ışığı ise sola, yani saat yönünün tersindeki faz sırasını bildirir.

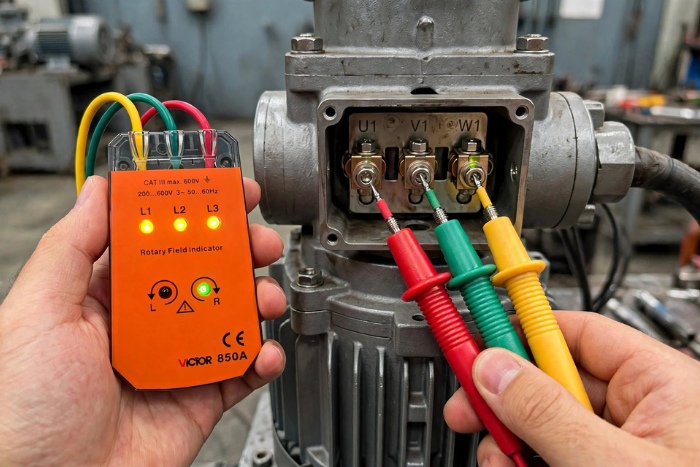

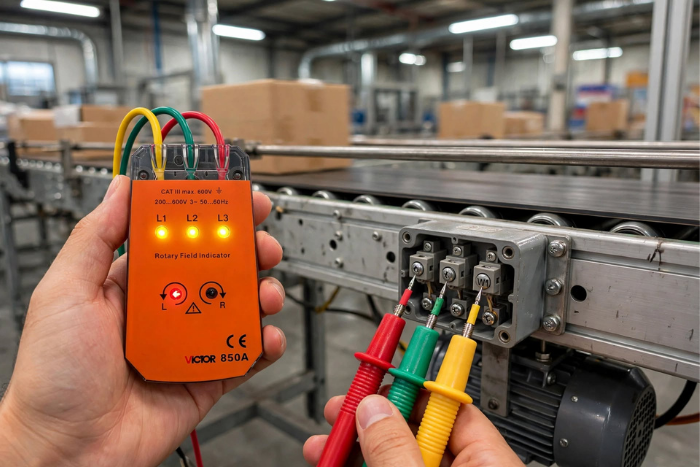

Bu işlem sayesinde elektrik hattındaki faz düzeni, bağlı ekipman devreye alınmadan önce kontrol edilebilir. Fazların beklenen sırada olmadığı belirlenirse bağlantılar çalışma öncesinde düzeltilebilir. Böylece motorun ters yönde dönmesi, pompanın akışı yanlış yönde oluşturması veya fanın havayı ters tarafa yönlendirmesi gibi problemler önlenebilir. Aynı zamanda tekrar bağlantı yapılmasından kaynaklanabilecek iş kaybı ve mekanik hasar olasılığı azaltılabilir.

L1, L2 ve L3 ışıkları fazların mevcut olup olmadığını; L ve R ışıkları ise elektriksel faz sıralamasının yönünü gösterir.

Victor 850A, 200-600 V AC gerilime ve 50-60 Hz frekansa sahip trifaze elektrik hatlarında kullanılabilir.

Kesintisiz çalışma süresi uygulanan gerilime göre ayarlanmalıdır: 200-220 V seviyesinde 30 dakika, 480 V seviyesinde 4 dakika ve 600 V seviyesinde en fazla 2 dakika.

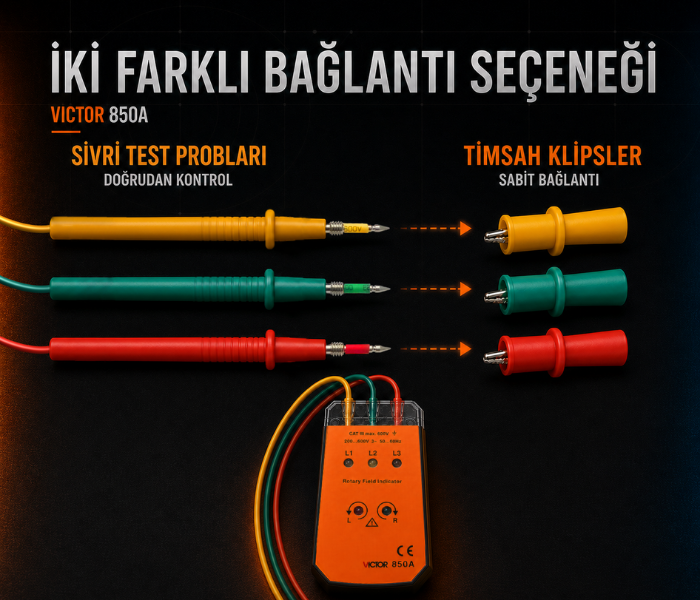

Sivri uçlu problarla klemens ve bağlantı noktalarında doğrudan kontrol yapılabilir. Problara bağlanan timsah ağızlı klipsler ise ölçüm sırasında daha güvenli ve sabit bir bağlantı oluşturulmasını kolaylaştırır.
