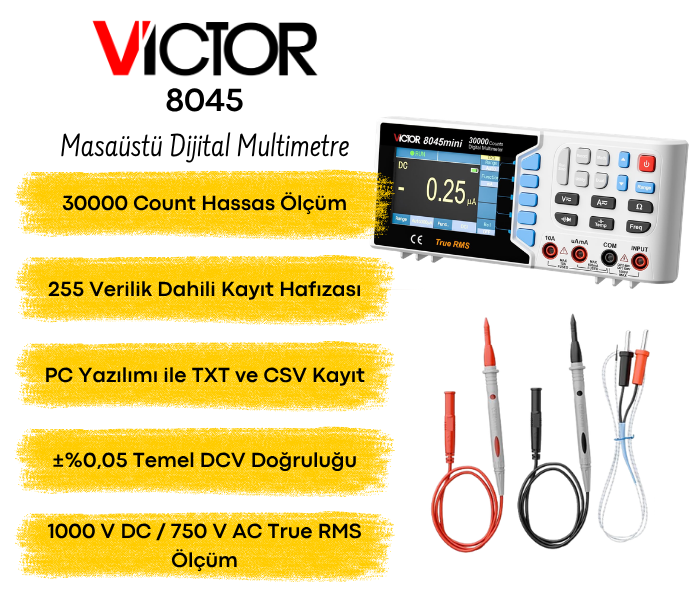

Victor 8045 Masaüstü Dijital Multimetre | 30000 Count | PC Bağlantılı
Victor 8045 masaüstü dijital multimetre; 30000 count ölçüm kapasitesi, True RMS desteği, 3,5 inç renkli TFT ekranı ve PC bağlantısıyla profesyonel kullanım sunar. AC/DC voltaj-akım, direnç, kapasitans, frekans ve sıcaklık ölçümlerini destekler. 255 kayıt hafızası sayesinde ölçüm sonuçları izlenebilir, TXT veya CSV formatında kaydedilebilir.
Fiyat
0,00 TL + KDV
KDV Dahil
0,00 TL
0,00 TL
FAZLA ADETLERDE ALACAĞINIZ ÜRÜNLER İÇİN LÜTFEN BİZİ ARAYINIZ
Victor 8045 Masaüstü Dijital Multimetre | 30000 Count | PC Bağlantılı
Victor 8045 masaüstü dijital multimetre; 30000 count ölçüm kapasitesi, True RMS desteği, 3,5 inç renkli TFT ekranı ve PC bağlantısıyla profesyonel kullanım sunar. AC/DC voltaj-akım, direnç, kapasitans, frekans ve sıcaklık ölçümlerini destekler. 255 kayıt hafızası sayesinde ölçüm sonuçları izlenebilir, TXT veya CSV formatında kaydedilebilir.
Victor 8045 Masaüstü Dijital Multimetre Özellikleri
- Victor 8045 masaüstü dijital multimetre, 30000 count gösterim kapasitesi ve %0,05’e kadar temel DC voltaj doğruluğu ile elektronik devrelerde ayrıntılı ve hassas ölçüm yapılmasına yardımcı olur.

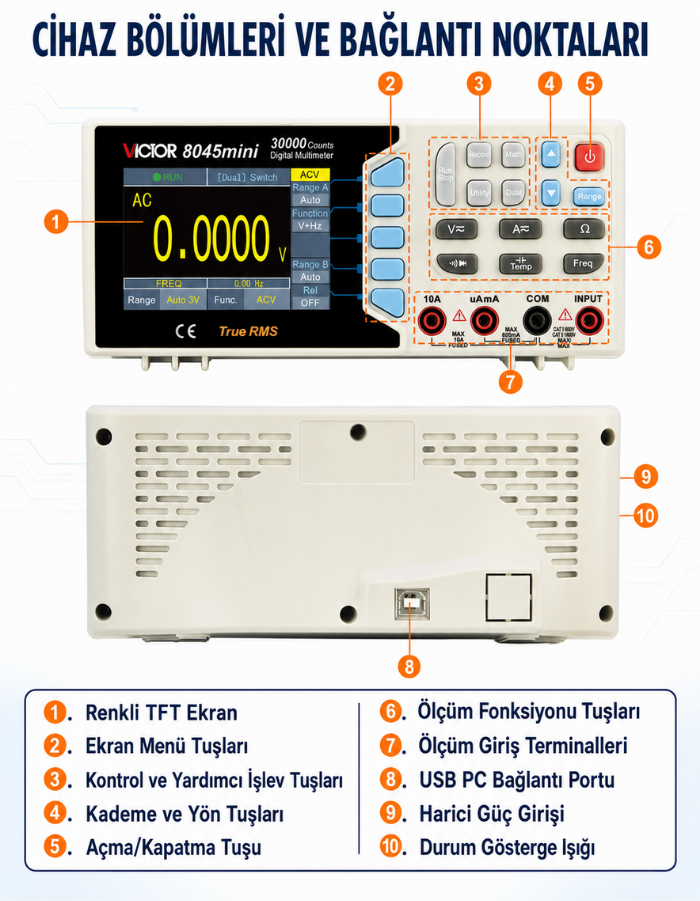

- 3,5 inç büyüklüğündeki 480 × 320 piksel renkli TFT ekran; ölçüm değeri, birim, seçilen fonksiyon, kademe ve batarya durumunun kolayca takip edilmesini sağlar.
- Çift gösterim özelliği sayesinde AC voltaj veya AC akım değeri ile ölçülen sinyalin frekansı aynı ekran üzerinde görüntülenebilir. Böylece iki farklı parametre eş zamanlı olarak incelenebilir.
- DC voltajda 300 mV–1000 V, AC voltajda ise 300 mV–750 V ölçüm aralığı sunar. True RMS teknolojisi, sinüs biçiminde olmayan AC sinyallerin daha güvenilir şekilde değerlendirilmesine yardımcı olur.
- AC ve DC akımı 300 µA seviyesinden 10 A değerine kadar ölçebilir. Bu geniş aralık, düşük akımlı elektronik devrelerden daha yüksek akım gerektiren elektrik uygulamalarına kadar farklı kontrollerde kullanım imkânı sağlar.
- 300 MΩ’a kadar direnç, 300 mF’a kadar kapasitans, 300 MHz’e kadar frekans ve %0,1–%99,9 görev döngüsü ölçüm desteğiyle birçok elektriksel kontrolü tek cihazda bir araya getirir.
- K tipi sıcaklık probu desteğiyle -40°C ile +1000°C arasında sıcaklık ölçümü yapabilir. Sonuçlar °C, °F veya K biriminde görüntülenebilir. Kutu içeriğindeki K tipi prob ise -20°C ile +250°C aralığındaki ölçümler için uygundur.
- Otomatik kademe seçimi, giriş sinyaline uygun ölçüm aralığını cihazın belirlemesini sağlar. Manuel kademe seçeneği ise kullanıcının ihtiyaç duyduğu aralığı doğrudan seçmesine imkân tanır.
- Dahili hafıza, manuel veya otomatik olarak 255 adet ölçüm verisini saklayabilir. Otomatik kayıt sırasında veri alma aralığı 1 ile 10 saniye arasında ayarlanabilir.
- USB bağlantısı üzerinden bilgisayara bağlanabilir. Victor 8045 ile alınan ölçüm sonuçları yazılım aracılığıyla takip edilebilir ve TXT veya CSV formatında kaydedilebilir.
- Run/Stop, REL, maksimum, minimum, ortalama ve dB/dBm fonksiyonları; ölçüm değerlerinin durdurulması, karşılaştırılması ve daha ayrıntılı analiz edilmesine yardımcı olur.
- Diyot test fonksiyonu, 0–3,2 V aralığındaki ileri yön gerilim düşümünü ekranda gösterir. Süreklilik testinde ise yaklaşık 30 Ω altındaki bağlantılar sesli uyarıyla bildirilebilir.
- 4400 mAh kapasiteli dahili şarj edilebilir bataryası, çalışma şartlarına bağlı olarak yaklaşık 10 saate kadar kablosuz kullanım sağlayabilir.
- Cihaz, Type-C bağlantısı üzerinden DC 5 V güçle çalıştırılabilir ve şarj edilebilir. 5 V çıkış ve 2 A akım kapasitesine sahip USB adaptörler kullanılabilir; güç adaptörü kutu içeriğine dahil değildir.

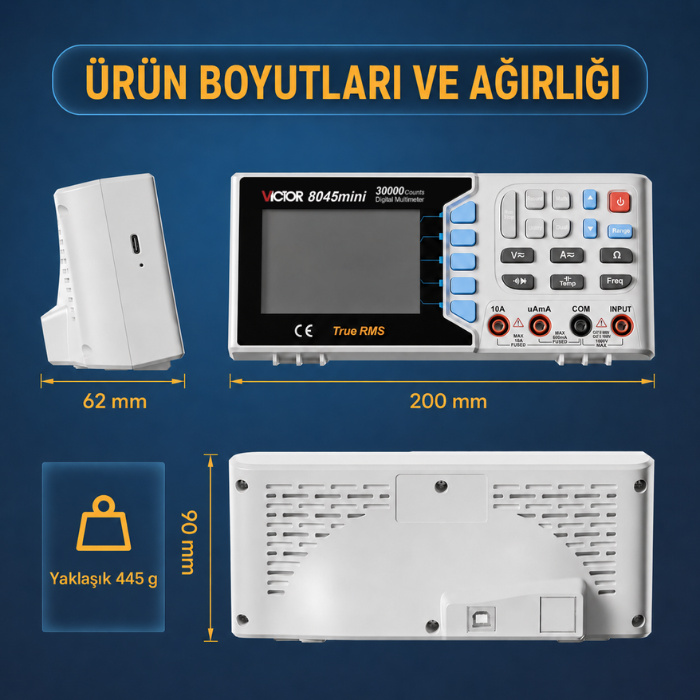

- Yaklaşık 200 × 90,6 × 62 mm boyutları ve 440 gram ağırlığıyla çalışma masasında az yer kaplar. CAT I 1000 V, CAT II 600 V güvenlik sınıfları ve sigortalı akım girişleriyle profesyonel kullanım için uygun yapı sunar.

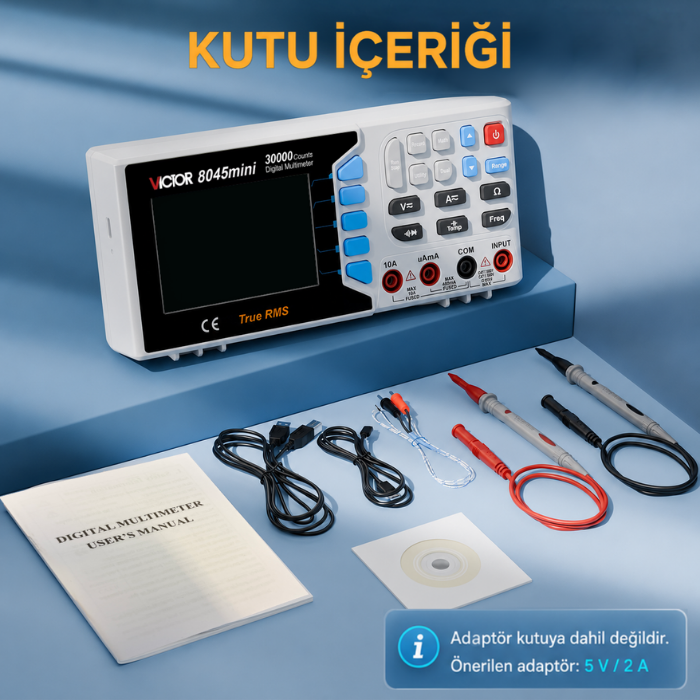

- Kutu içeriğinde Victor 8045 masaüstü dijital multimetre, kırmızı ve siyah ölçüm probları, K tipi sıcaklık probu, USB PC bağlantı kablosu, Type-C güç kablosu, yazılım CD’si ve kullanım dokümanı bulunur. Güç adaptörü kutuya dahil değildir; 5 V / 2 A adaptör kullanılması önerilir.

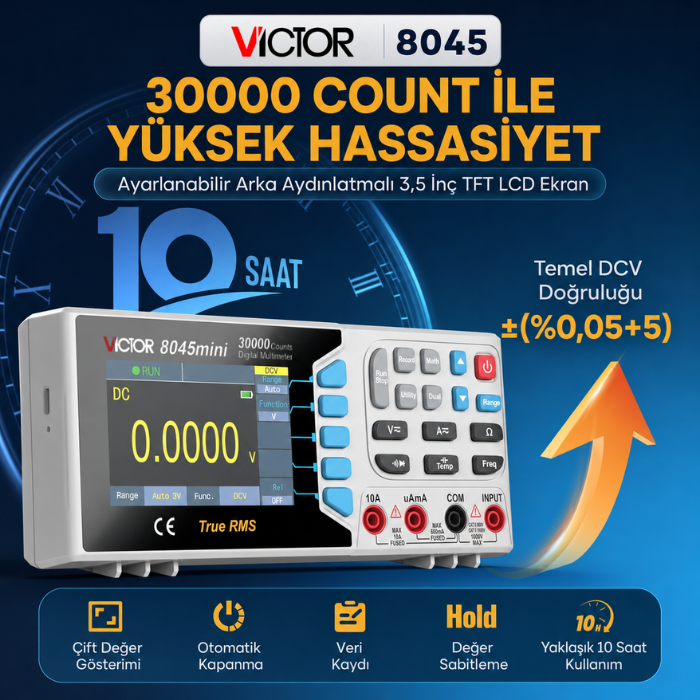

Victor 8045, 30000 count gösterim kapasitesi ve ±(%0,05 + 5) temel DC voltaj doğruluğu sayesinde ölçüm değerlerindeki küçük değişimlerin daha ayrıntılı ve hassas şekilde takip edilmesine yardımcı olur.
AC/DC voltaj ve akım ölçümlerine ek olarak direnç, kapasitans, frekans, sıcaklık, görev döngüsü, diyot ve süreklilik testi fonksiyonlarını tek cihaz üzerinde sunar.

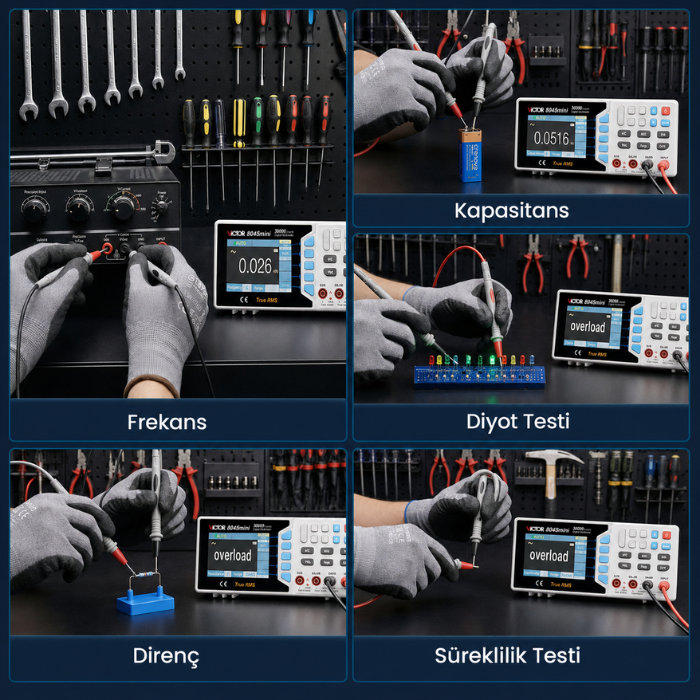

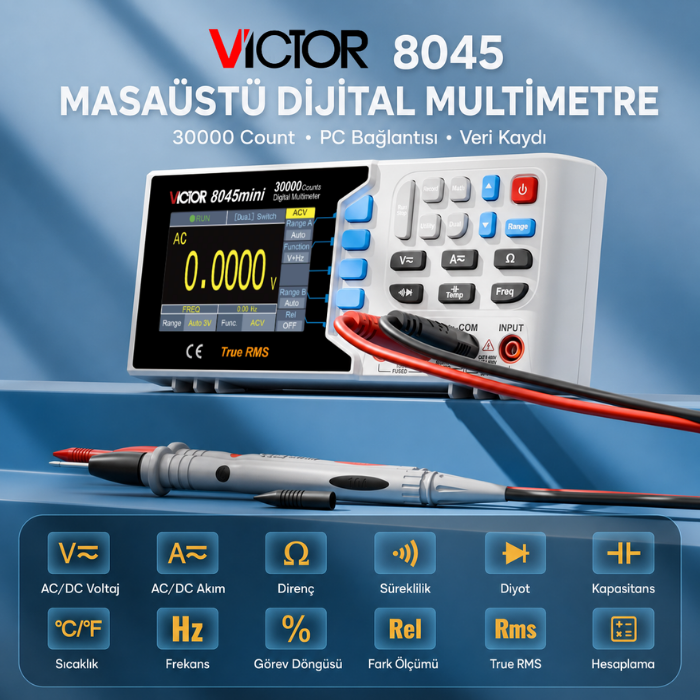

Ölçüm Modları ve İşlevleri
- AC/DC Voltaj (AC/DC Voltage): Elektrik devresindeki alternatif veya doğru gerilim değerini volt birimiyle ölçmek için kullanılır.
- AC/DC Akım (AC/DC Current): Devre üzerinden geçen alternatif ya da doğru akım miktarının ölçülmesini sağlar.
- Direnç (Resistance): Elektronik bileşenlerin elektrik akımına karşı gösterdiği direnç değerini ölçer.
- Süreklilik (Continuity): Kablo ve devre bağlantılarında kopukluk olup olmadığını sesli uyarı desteğiyle kontrol etmeye yardımcı olur.
- Diyot (Diode): Diyotların çalışma durumunu, iletim yönünü ve ileri yön gerilim değerini test etmek için kullanılır.
- Kapasitans (Capacitance): Kondansatörlerin elektrik yükü depolama kapasitesini ölçerek değer kontrolü yapılmasını sağlar.
- Sıcaklık (Temperature): Uygun sıcaklık probu kullanılarak sıcaklık değerinin °C veya °F biriminde ölçülmesine imkân tanır.
- Frekans (Frequency): Elektriksel sinyalin bir saniyedeki tekrar sayısını Hz birimiyle görüntüler.
- Görev Döngüsü (Duty Cycle): Sinyalin bir çevrim içerisinde aktif kaldığı süreyi yüzde olarak gösterir.
- Fark Ölçümü (Relative/REL): Mevcut ölçüm değerini referans noktası olarak belirler ve sonraki ölçümlerin bu değere göre farkını görüntüler.
- True RMS (Gerçek Etkin Değer): Dalga biçimi düzgün olmayan AC sinyallerde daha güvenilir ölçüm sonuçları elde edilmesine yardımcı olur.
- Hesaplama (Math): Maksimum, minimum ve ortalama değerlerin hesaplanmasını sağlar; voltaj ölçüm sonuçlarının dB veya dBm olarak değerlendirilmesine imkân tanır.

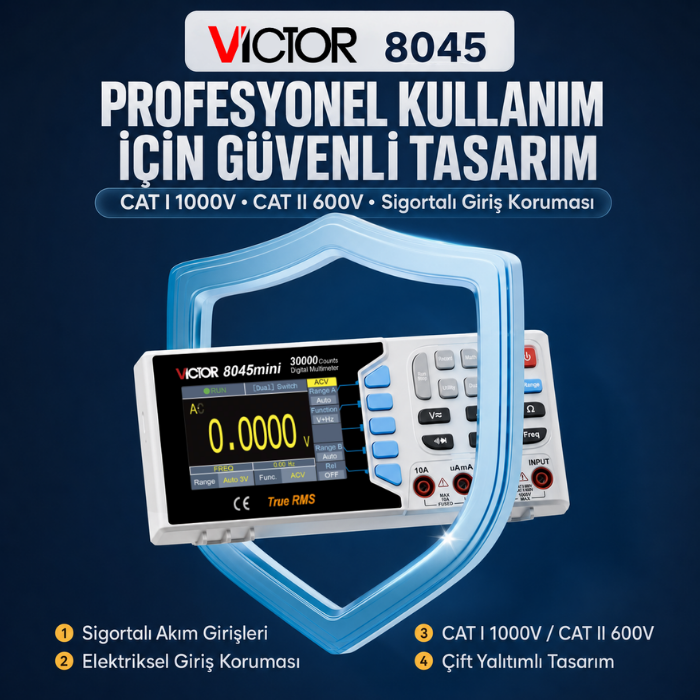

Sigorta korumalı akım girişleri, çift yalıtımlı gövde yapısı ve CAT I 1000V / CAT II 600V güvenlik sınıfları, profesyonel elektrik ve elektronik ölçümlerinde daha güvenli kullanım desteği sunar.

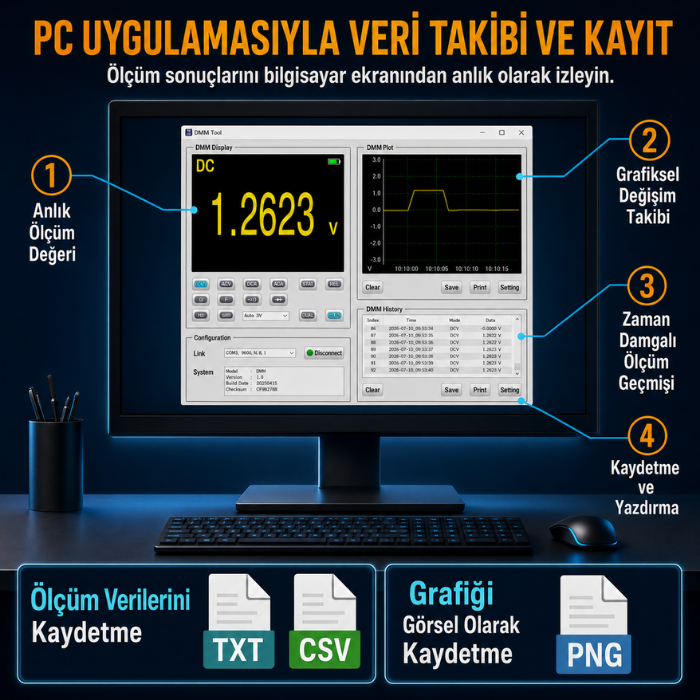

PC yazılımı üzerinden anlık ölçüm değerleri, zamana bağlı grafik değişimleri ve zaman damgalı kayıt geçmişi takip edilebilir. Ölçüm verileri TXT veya CSV, oluşturulan grafikler ise PNG formatında bilgisayara kaydedilebilir.

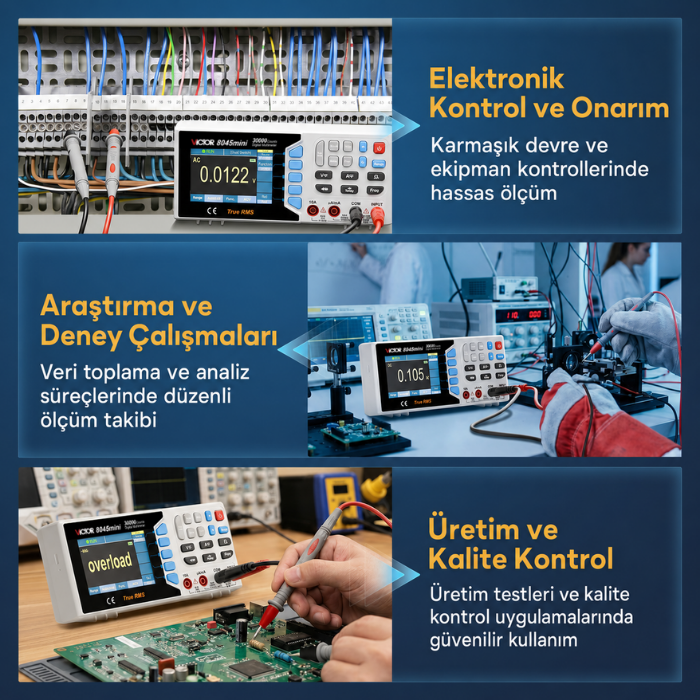

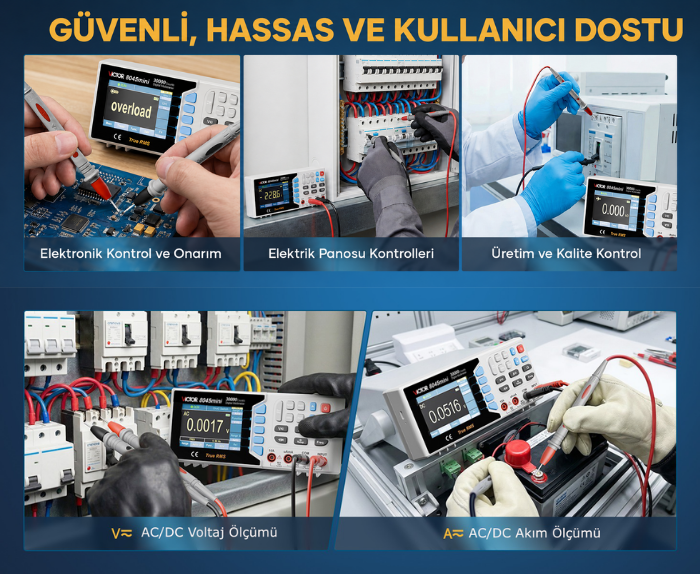

Victor 8045 masaüstü dijital multimetre; elektronik bakım ve onarım, araştırma ve geliştirme çalışmaları, üretim testleri ve kalite kontrol uygulamalarında düzenli ölçüm takibi yapmak için kullanılabilir. Profesyonel ölçüm süreçlerinde verilerin izlenmesi, kaydedilmesi ve karşılaştırılması için uygun bir çözüm sunar.

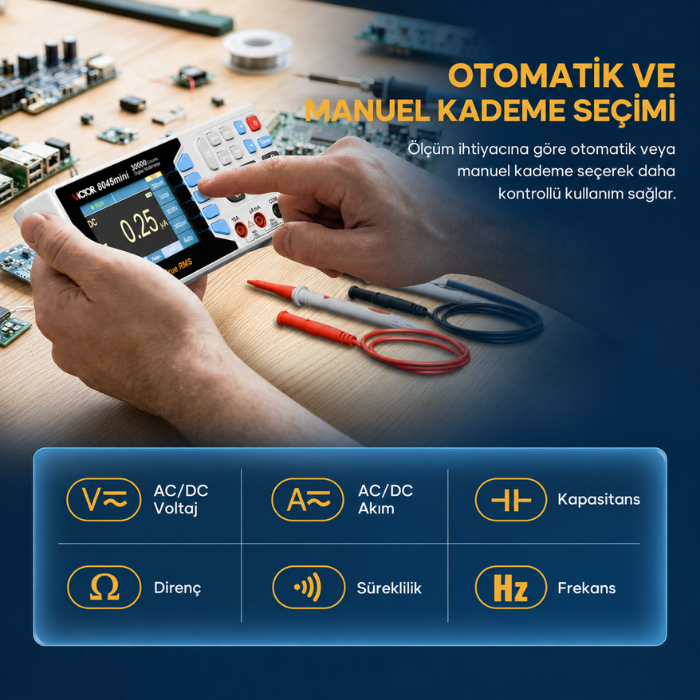

Otomatik kademe seçimi, giriş sinyaline uygun ölçüm aralığını cihazın belirlemesini sağlayarak kullanımı kolaylaştırır. Manuel kademe modu ise kullanıcının gerekli ölçüm aralığını doğrudan seçmesine ve farklı elektriksel kontrolleri daha kontrollü şekilde gerçekleştirmesine imkân tanır.
Değer sabitleme fonksiyonu, ölçüm sonucunu ekranda tutarak daha rahat okunmasına yardımcı olur. 255 veriye kadar dahili kayıt hafızası ise ölçüm sonuçlarının saklanmasına ve ihtiyaç halinde daha sonra incelenmesine imkân tanır.

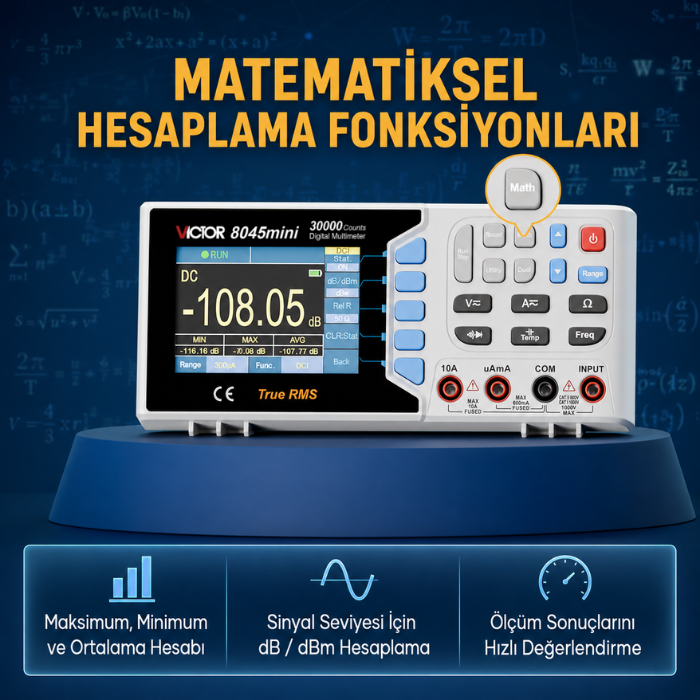

Matematiksel Hesaplama Fonksiyonları
Victor 8045’te bulunan Math fonksiyonu, ölçüm verilerinin daha ayrıntılı analiz edilmesine yardımcı olur. Cihaz maksimum, minimum ve ortalama değerleri hesaplayabilir; AC/DC voltaj sonuçlarını dB veya dBm biriminde gösterebilir. Bu özellik, sinyal seviyesindeki değişimlerin yanı sıra kazanç ve kayıp durumlarının daha hızlı değerlendirilmesini sağlar.
dB nedir?
dB (desibel), iki sinyal seviyesi arasındaki artış veya azalışı ifade etmek için kullanılan karşılaştırmalı bir değerdir.
- 0 dB: Sinyal seviyesinde değişim olmadığını gösterir.
- Pozitif dB: Sinyal seviyesinin yükseldiğini ifade eder.
- Negatif dB: Sinyal seviyesinin düştüğünü gösterir.
Aynı empedans koşullarında örnek olarak:
- 1V giriş ve 1V çıkış karşılaştırıldığında sonuç 0 dB olur.
- Gerilim 1V seviyesinden 2V seviyesine yükselirse yaklaşık +6 dB elde edilir.
- Gerilim 1V seviyesinden 0,5V seviyesine düşerse yaklaşık -6 dB görülür.
Örneğin bir kablonun girişinde 1V, çıkışında ise 0,5V ölçülmesi, sinyal seviyesinde kayıp olduğunu gösterir. Victor 8045 bu farkı yaklaşık -6 dB olarak görüntüleyebilir.
dBm nedir?
dBm, sinyal gücünü 1 miliwatt referansına göre ifade eden mutlak bir güç birimidir. dB iki değer arasındaki değişimi gösterirken, dBm doğrudan belirli bir güç seviyesini belirtir.
• 0 dBm = 1 mW
• +10 dBm = 10 mW
• +20 dBm = 100 mW
• +30 dBm = 1 W
• -10 dBm = 0,1 mW
1 mW gücün 0 dBm olarak kabul edilmesinin nedeni, ölçülen gücün referans alınan 1 mW değeriyle aynı olmasıdır. Bu durumda referans değere göre herhangi bir artış veya azalma bulunmaz.
Victor 8045, ölçülen voltaj değerini seçilen referans empedansına göre güç değerine dönüştürerek dBm sonucunu hesaplar. Örneğin 50 Ω referans empedansı seçildiğinde yaklaşık 0,224 V RMS, 1 mW güce ve dolayısıyla 0 dBm değerine karşılık gelir. Cihazda 50 Ω, 75 Ω ve 600 Ω gibi farklı referans empedansı seçenekleri kullanılabilir.
Nerelerde kullanılır?
dB ve dBm fonksiyonları; ses sistemleri, amplifikatörler, filtreler, kablo hatları ve farklı sinyal devrelerinde kazanç, kayıp ve seviye değişimlerinin değerlendirilmesi için kullanılabilir. Bu özellik bağımsız bir RF güç ölçümü yapmaz; Victor 8045, ACV veya DCV modunda ölçülen voltaj değerini seçilen referans empedansına göre matematiksel olarak dB ya da dBm sonucuna dönüştürür.
Maksimum, minimum ve ortalama ne işe yarar?
Örneğin 5V çıkışlı bir güç kaynağı ölçülürken değer zaman içerisinde küçük dalgalanmalar gösterebilir:
- Minimum değer: 4,95V
- Maksimum değer: 5,08V
- Ortalama değer: Yaklaşık 5V
Victor 8045, minimum, maksimum ve ortalama değerleri otomatik olarak hesaplayarak besleme voltajındaki veya ölçülen sinyaldeki değişimlerin daha kolay takip edilmesine yardımcı olur.

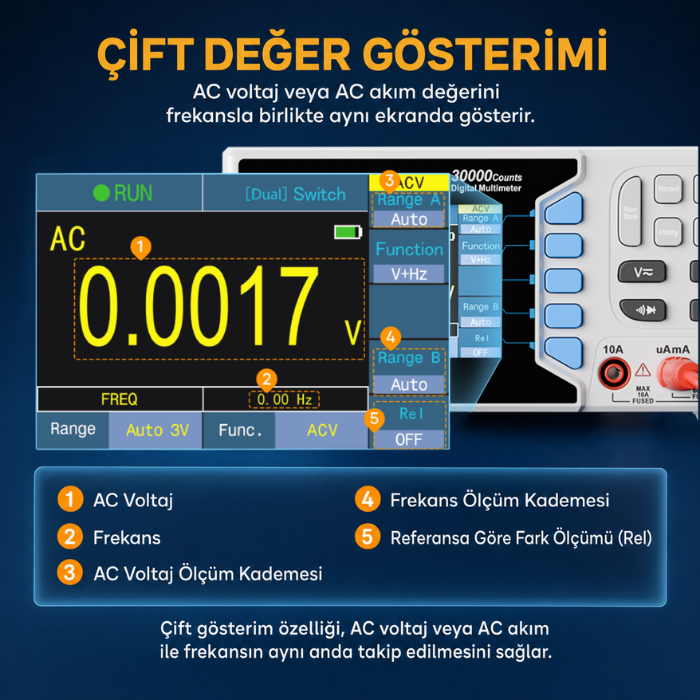

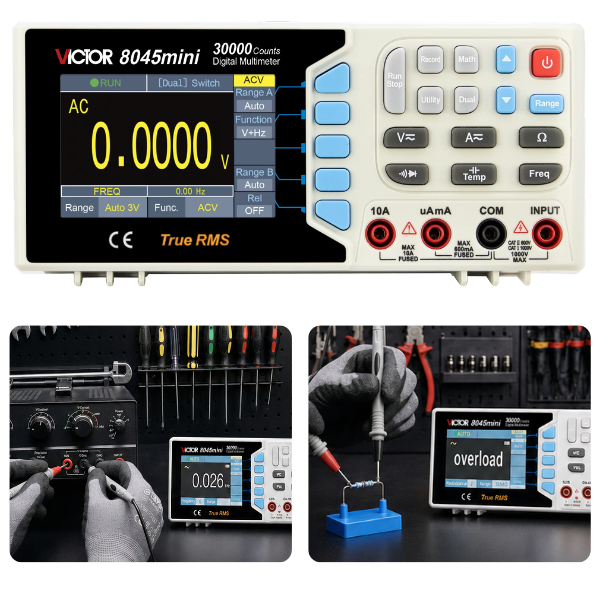

Çift değer gösterim özelliği, AC voltaj veya AC akım ölçümüyle birlikte sinyal frekansının aynı ekran üzerinden takip edilmesine imkân tanır. Böylece farklı ölçüm modları arasında geçiş yapmadan iki parametre eş zamanlı olarak incelenebilir.

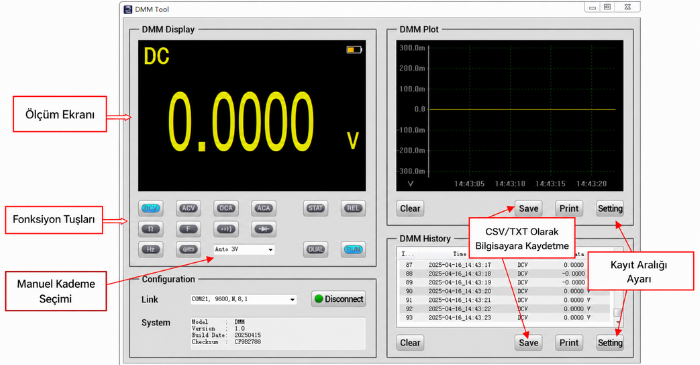

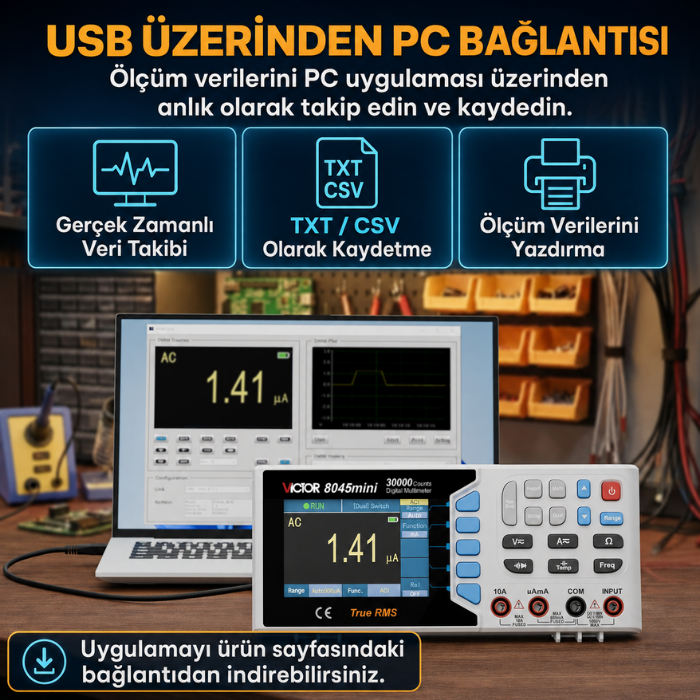

Victor 8045 PC Uygulaması Kurulumu ve Bağlantısı
1. Ürün sayfasındaki bağlantıdan Victor 8045 PC uygulamasını indirin ve sıkıştırılmış klasörü çıkarın.

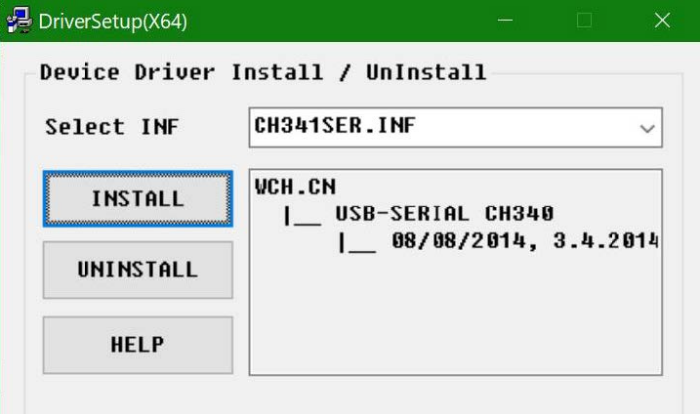

2. “Drivers” klasöründeki “CH34x_Install_Windows_v1.0.EXE” dosyasını çalıştırarak USB sürücüsünü yükleyin.
2. “Drivers” klasöründeki “CH34x_Install_Windows_v1.0.EXE” dosyasını çalıştırarak USB sürücüsünü yükleyin.
3. Victor 8045’i açın ve cihazın arkasındaki kare USB iletişim bağlantısını, USB veri kablosuyla bilgisayara bağlayın.

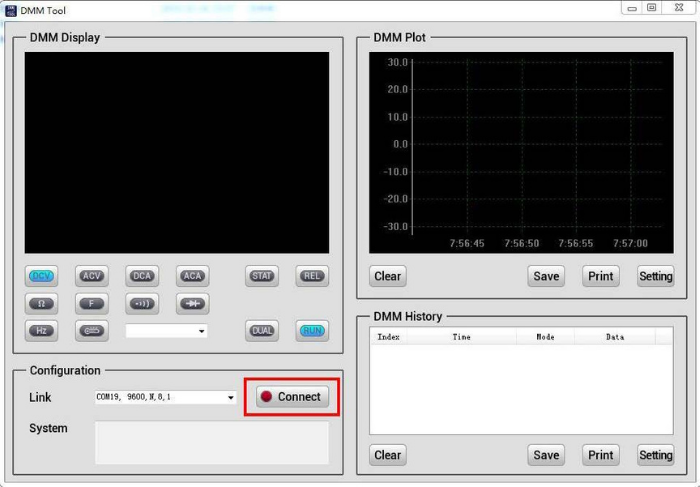

4. “DMM Tool (EN).exe” dosyasını çalıştırın ve uygulamadaki “Connect” düğmesine basın.
5. Bağlantı kurulduğunda ölçüm değerleri, grafik ve ölçüm geçmişi bilgisayar ekranından takip edilebilir. Ölçüm kayıtları TXT veya CSV, grafikler ise PNG formatında kaydedilebilir.
ÖLÇÜM ARALIKLARI VE HASSASİYET
DC Voltaj (DCV)
|
Ölçüm Aralığı
|
Hassasiyet
|
Çözünürlük
|
|---|---|---|
| 300.00mV | ±(0.1%+5) | 0.01mV |
| 3.0000V | ±(0.05%+5) | 0.0001V |
| 30.000V | 0.001V | |
| 300.00V | 0.01V | |
| 1000.0V | ±(0.5%+10) | 0.1V |
AC Voltaj (ACV)
|
Ölçüm Aralığı
|
Frekans Aralığı
|
Hassasiyet
|
Çözünürlük
|
|---|---|---|---|
| 300.00mV | 40Hz~400Hz | ±(1.0%+25) | 0.01mV |
| >400Hz~10kHz | ±(2.5%+60) | ||
| 3.0000V | 40Hz~400Hz | ±(0.8%+25) | 0.0001V |
| >400Hz~10kHz | ±(2.5%+60) | ||
| 30.000V | 40Hz~400Hz | ±(0.8%+25) | 0.001V |
| >400Hz~10kHz | ±(2.5%+60) | ||
| 300.00V | 40Hz~400Hz | ±(0.8%+25) | 0.01V |
| >400Hz~5kHz | ±(2.0%+25) | ||
| 750.0V | 40Hz~200Hz | ±(1.0%+25) | 0.1V |
| >200Hz~1kHz | ±(1.5%+25) |
DC Akım (DCA)
|
Ölçüm Aralığı
|
Hassasiyet
|
Çözünürlük
|
|---|---|---|
| 300.00µA | ±(0.15%+20) | 0.01µA |
| 3.0000mA | 0.0001mA | |
| 30.000mA | 0.001mA | |
| 300.00mA | 0.01mA | |
| 3.0000A | ±(1.2%+50) | 0.0001A |
| 10.000A | 0.001A |
AC Akım (ACA)
|
Ölçüm Aralığı
|
Frekans Aralığı
|
Hassasiyet
|
Çözünürlük
|
|---|---|---|---|
| 300.00µA | 40Hz~400Hz | ±(0.8%+30) | 0.01µA |
| >400Hz~10kHz | ±(3.0%+50) | ||
| 3.0000mA | 40Hz~400Hz | ±(0.8%+30) | 0.0001mA |
| >400Hz~10kHz | ±(3.0%+50) | ||
| 30.000mA | 40Hz~400Hz | ±(1.2%+30) | 0.001mA |
| >400Hz~10kHz | ±(3.0%+50) | ||
| 300.00mA | 40Hz~400Hz | ±(1.2%+30) | 0.01mA |
| >400Hz~10kHz | ±(3.0%+50) | ||
| 3.0000A | 40Hz~400Hz | ±(1.5%+30) | 0.0001A |
| >200Hz~1kHz | ±(2.5%+25) | ||
| 10.000A | 40Hz~400Hz | ±(1.5%+20) | 0.001A |
| >200Hz~1kHz | ±(2.5%+25) |
Direnç
|
Ölçüm Aralığı
|
Hassasiyet
|
Çözünürlük
|
|---|---|---|
| 300.00Ω | ±(0.5%+10) | 0.01Ω |
| 3.0000kΩ | 0.0001kΩ | |
| 30.000kΩ | 0.001kΩ | |
| 300.00kΩ | 0.01kΩ | |
| 3.0000MΩ | ±(0.8%+25) | 0.0001MΩ |
| 30.000MΩ | ±(1.5%+25) | 0.001MΩ |
| 300.0MΩ | ±(5.0%+50) | 0.1MΩ |
Kapasitans
|
Ölçüm Aralığı
|
Hassasiyet
|
Çözünürlük
|
|---|---|---|
| 30.000nF | ±(5.0%+50) | 0.001nF |
| 300.00nF | ±(4.0%+50) | 0.01nF |
| 3.0µF | 0.1nF | |
| 30.000µF | 0.001µF | |
| 300.00µF | 0.01µF | |
| 3.0mF | 0.1µF | |
| 30.000mF | ±(10%+50) | 0.001mF |
| 300.00mF | ±(20%+50) | 0.01mF |
Not: 30mF değerinin altındaki kapasitörlerde ölçüm süresi en fazla 6 saniyedir.
Frekans
|
Ölçüm Aralığı
|
Hassasiyet
|
Çözünürlük
|
|---|---|---|
| 10Hz~300MHz | ±(0.1%+5) | 0.01Hz~0.01MHz |
Görev Döngüsü
|
Ölçüm Aralığı
|
Hassasiyet
|
Çözünürlük
|
Açıklama
|
|---|---|---|---|
| 0.1%~99.9% | ±(2.0%+5) | 0.1% | 1kHz altındaki sinyaller için uygundur. |
Sıcaklık
|
Ölçüm Aralığı
|
Hassasiyet
|
Çözünürlük
|
|---|---|---|
| -40.0~400.0°C | ±(1.0%+3°C) | 0.1°C |
| 400.0~1000.0°C | ±(1.5%+3°C) |
Diyot Testi
|
Ölçüm Aralığı
|
Ölçüm Bölgesi
|
Çözünürlük
|
Açıklama
|
|---|---|---|---|
| 3.0000V | 0~3.2000V | 0.0001V | Açık devre voltajı yaklaşık 3.2V'tur. |
Süreklilik Testi
|
Ölçüm Aralığı
|
Ölçüm Bölgesi
|
Çözünürlük
|
Açıklama
|
|---|---|---|---|
| 300.0Ω | 0~300.0Ω | 0.1Ω | Direnç yaklaşık 30Ω veya daha düşük olduğunda sesli uyarı verir. |
TEKNİK ÖZELLİKLER
| Diyot Testi | : | Var |
| Süreklilik Testi | : | Var |
| Cihaz Ölçüleri | : | 200 × 90 × 62 mm |
| Cihaz Ağırlığı | : | Yaklaşık 445 gr |
| Güç Kaynağı | : | 4400 mAh dahili batarya |
| Ekran | : | 3.5 inç renkli ekran, 480 × 320 piksel |
| Maksimum Gösterge | : | 30000 count |
| Çalışma Ortamı | : | 0°C . . . +40°C |
| Sıcaklık Katsayısı | : | Her 1°C için temel doğruluğun en fazla %10'u kadar ek sapma |
| True RMS | : | Var |
| Bağlantı Arayüzü | : | USB Bağlantısı |
