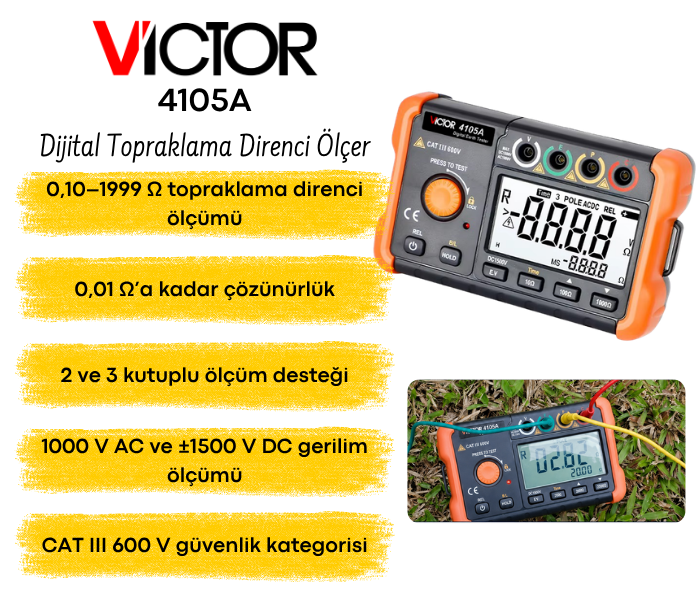

Victor 4105A dijital topraklama direnci ölçer, elektrik tesisatları ile yıldırımdan korunma sistemlerindeki topraklama bağlantılarının kontrol edilmesi için geliştirilmiştir. 0,10–1999 Ω ölçüm aralığı ve 0,01 Ω seviyesine ulaşan çözünürlüğünün yanında 2 ve 3 kutuplu ölçüm yöntemlerini destekler. Cihaz ayrıca 1000 V AC ve 1500 V DC gerilim ölçümü, ekran aydınlatması, veri tutma, bağıl ölçüm ve zaman ayarlı test fonksiyonlarına sahiptir.

- VICTOR 4105A; tesis, ekipman ve koruma topraklamalarının kontrol edilmesi amacıyla kullanılan dijital bir topraklama direnci ölçerdir. Elektrik tesisatları, paratoner sistemleri, saha bakım işlemleri ve elektrikli ekipmanların kontrollerinde kullanılabilir.
- Topraklama direncini 0,10 Ω ile 1999 Ω arasındaki değerlerde ölçebilir. Üç farklı direnç kademesi, çeşitli seviyelerdeki topraklama sistemlerinin uygun aralık seçilerek kontrol edilmesini sağlar.
- 20 Ω kademesinde 0,01 Ω çözünürlük sağlayarak düşük seviyedeki dirençlerin ve küçük değer değişimlerinin daha ayrıntılı biçimde izlenmesine olanak tanır.
- VICTOR 4105A, 2 kutuplu basitleştirilmiş ölçüm ile standart 3 kutuplu topraklama direnci ölçümünü destekler. Böylece saha koşullarına ve kullanılabilen bağlantı noktalarına göre uygun test yöntemi seçilebilir.
- Üç kutuplu ölçümlerde cihazın E, P ve C terminalleriyle birlikte yardımcı topraklama elektrotları kullanılır. Bu bağlantı yöntemi, test edilen topraklama elektrodunun direnç değerinin kontrollü biçimde belirlenmesini sağlar.
- İki kutuplu basitleştirilmiş yöntemde, direnci düşük ve güvenilir olduğu bilinen mevcut bir topraklama noktası referans olarak kullanılabilir. Yardımcı elektrotların zemine çakılamadığı alanlarda ölçüm yapılmasına imkân verir.
- Cihaz, topraklama direncinin yanı sıra 1000 V’a kadar AC ve ±1500 V’a kadar DC gerilim ölçebilir. Bu sayede elektrik tesisatlarındaki gerilim kontrollerinde de kullanılabilir.
- Zamanlı test özelliğinde ölçüm süresi 1, 2 veya 3 dakika olarak belirlenebilir. Ayarlanan süre tamamlandığında ölçüm sona erer ve elde edilen son değer ekranda tutulur.
- REL bağıl ölçüm fonksiyonu, test kablolarının oluşturduğu direnç değerinin sonuç üzerindeki etkisini azaltmak için kullanılabilir. Bu özellik özellikle düşük dirençli topraklama ölçümlerinin değerlendirilmesini kolaylaştırır.
- HOLD fonksiyonu kullanılarak ekrandaki ölçüm sonucu sabitlenebilir. Böylece test tamamlandıktan sonra değerin okunması ve kayıt altına alınması daha kolay hâle gelir.

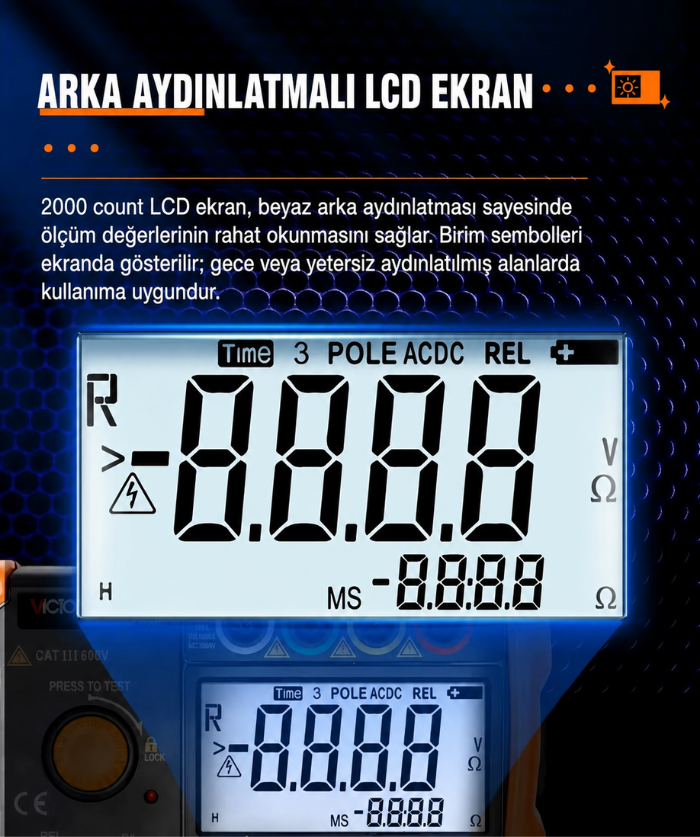

- Geniş ve beyaz arka aydınlatmalı dijital ekran, karanlık veya ışığın yetersiz olduğu çalışma ortamlarında ölçüm sonuçlarının daha rahat görülmesini sağlar.
- Ölçülen değer seçili kademenin sınırını geçtiğinde ekranda “OL” bildirimi gösterilir. Düşük pil göstergesi de pil seviyesinin yetersiz hâle geldiğini kullanıcıya bildirir.
- Otomatik kapanma fonksiyonu, cihaz belirli bir süre kullanılmadığında güç tüketimini sınırlandırarak pil ömrünün korunmasına yardımcı olur.
- CAT III 600 V güvenlik kategorisine uygun olan VICTOR 4105A, sabit elektrik tesisatları ve dağıtım sistemlerinde yapılan ölçümlere uygun bir güvenlik seviyesi sunar.
- Hem iç hem de dış ortam saha çalışmalarında kullanılabilir. Su geçirmez bir yapıya sahip olmadığı için cihazın yağmurdan ve doğrudan sıvı temasından korunması gerekir.

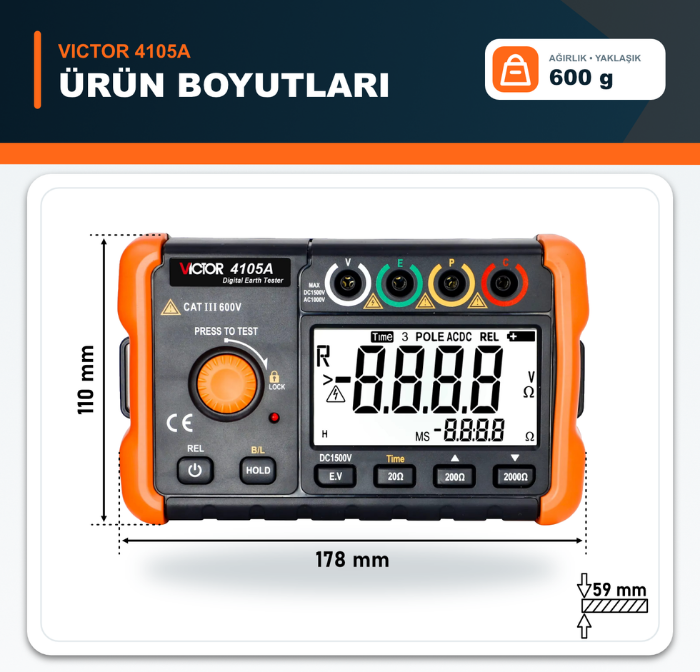

- Koruyucu dış gövdesi darbelere karşı dayanıklılık sağlarken kompakt yapısı ve yaklaşık 600 gram ağırlığı cihazın sahada rahatça taşınabilmesine yardımcı olur.

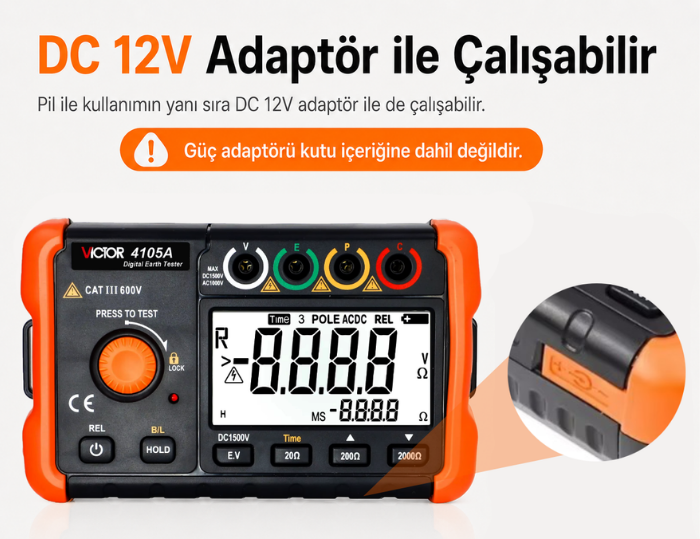

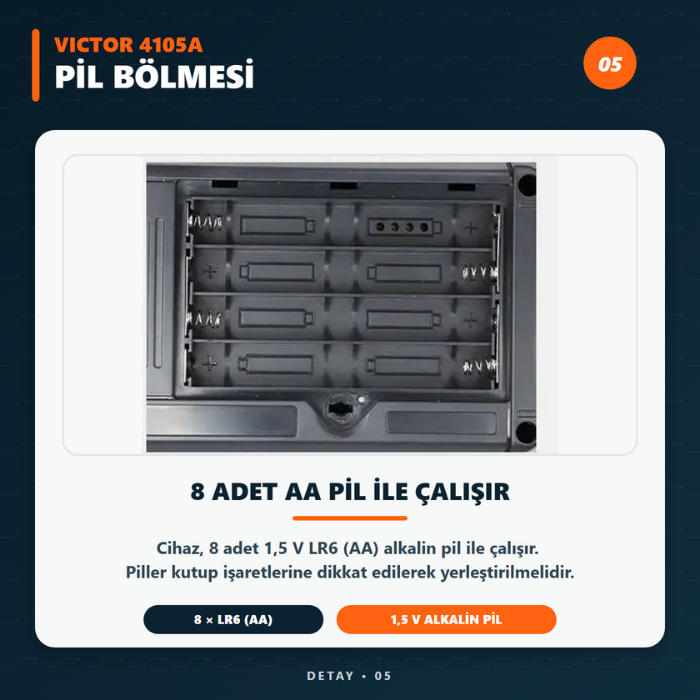

- Gücünü 8 adet 1,5 V AA alkalin pilden alır. Cihaz ayrıca harici 12 V DC adaptörle çalıştırılabilir ancak bu adaptör ürün paketine dahil değildir.
- Elektrik bakım personeli, teknik servis ekipleri, elektrik taahhüt firmaları ve periyodik kontrol uzmanları tarafından kullanılabilir. Bina ve pano topraklamaları, elektrikli makineler, paratoner sistemleri ve fotovoltaik tesislerin kontrollerine uygundur.

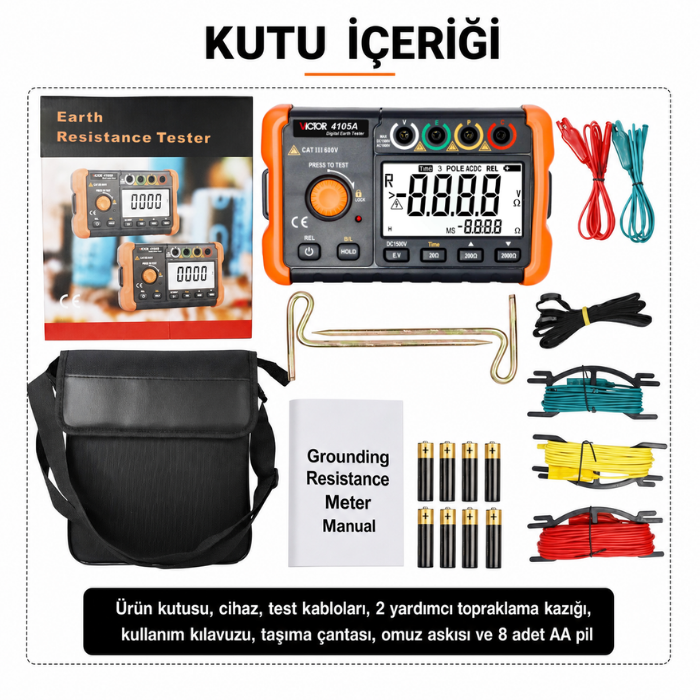

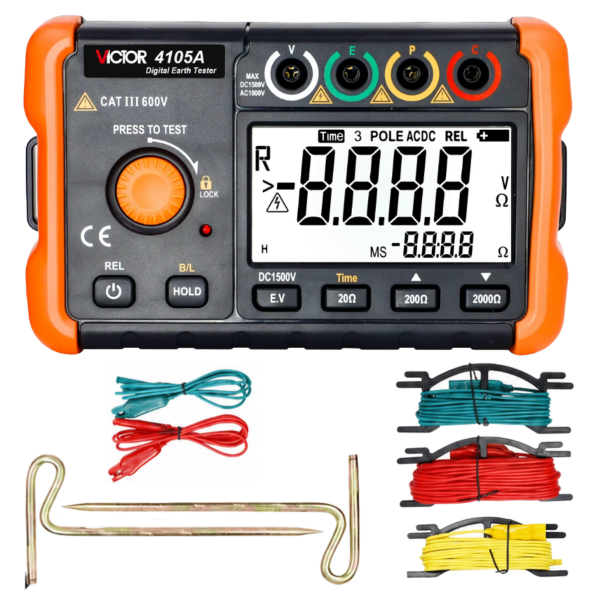

- Ürün kutu içeriğinde 1 adet VICTOR 4105A topraklama direnci ölçer, 1 çift 1,6 m gerilim ölçüm kablosu, 5 m yeşil test kablosu, 10 m sarı test kablosu, 15 m kırmızı test kablosu, 2 adet yardımcı topraklama elektrodu, 8 adet 1,5 V AA pil, taşıma çantası, el askısı ve kullanım kılavuzu bulunur. 12 V DC adaptör kutu içeriğinde yer almaz.

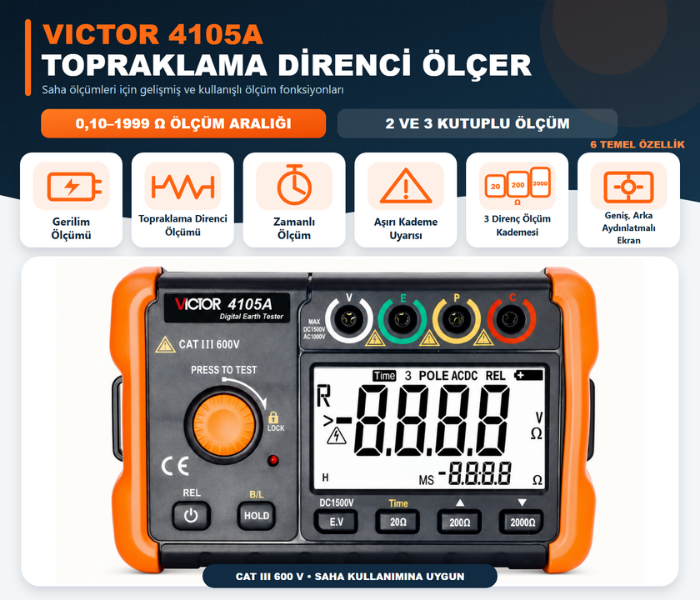

VICTOR 4105A dijital topraklama direnci ölçer, 0.10–1999 Ω aralığındaki ölçümleri 2 veya 3 kutuplu bağlantı yöntemiyle gerçekleştirebilir. Üç direnç kademesi, gerilim kontrolü, zaman ayarlı test, kademe aşımı bildirimi ve arka aydınlatmalı geniş ekran gibi özellikleriyle saha uygulamalarını kolaylaştırır.

- Topraklama; elektrik tesisatlarında kaçak ya da arıza sonucunda oluşabilecek akımların, düşük dirençli bir yol üzerinden güvenli şekilde toprağa iletilmesini sağlayan koruma uygulamasıdır. Elektrik çarpması riskinin azaltılmasına, bağlı cihazların korunmasına ve sigorta ile kaçak akım rölesi gibi güvenlik ekipmanlarının doğru çalışmasına katkıda bulunur.

- Topraklama sistemlerine binalarda, sanayi tesislerinde, üretim hatlarında, makinelerde, elektrik panolarında, paratoner tesisatlarında, araç şarj istasyonlarında ve haberleşme altyapılarında ihtiyaç duyulur. Toprağın nem oranı ve yapısı, bağlantı noktalarındaki gevşemeler veya korozyon zaman içerisinde direnç değerini değiştirebilir. Bu nedenle sistemlerin belirli aralıklarla ölçülmesi; elektrik güvenliğinin korunmasına, yangın ve ekipman arızası risklerinin azaltılmasına ve tesislerin güvenilir biçimde çalışmasına yardımcı olur.

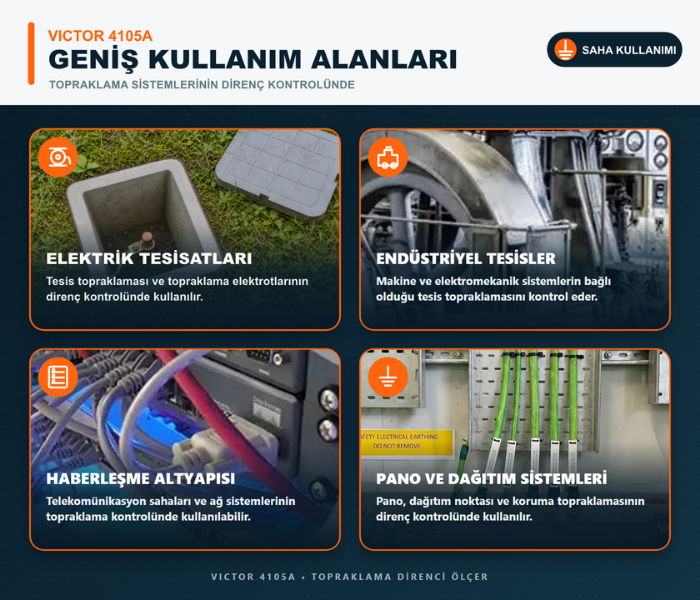

VICTOR 4105A; elektrik tesisatları, üretim tesisleri, haberleşme sistemleri, elektrik panoları ve dağıtım altyapılarındaki topraklama direncini kontrol etmek için kullanılabilir. 2 ve 3 kutuplu ölçüm yöntemleriyle tesis topraklaması, koruma topraklaması ve farklı saha uygulamalarında pratik test imkânı sağlar.

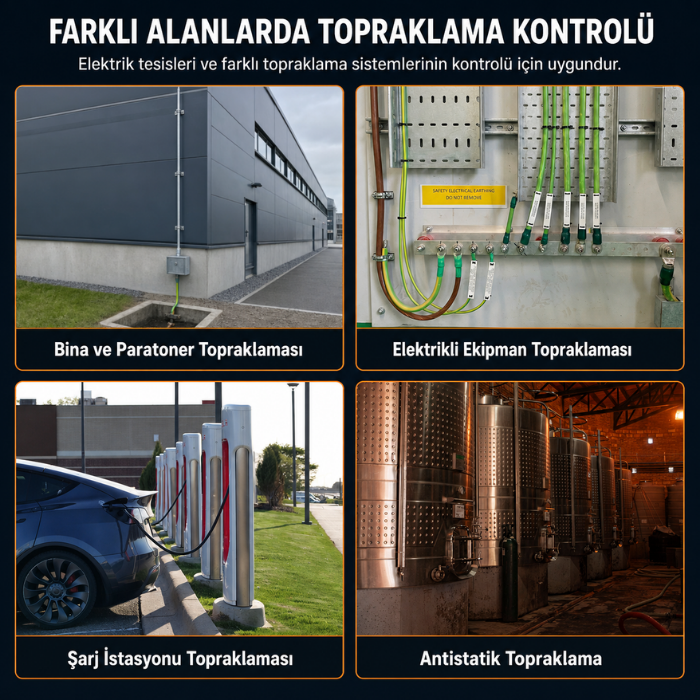

Binalar, yıldırımdan korunma sistemleri, elektrikli makineler, antistatik tesisatlar ve araç şarj istasyonları gibi farklı uygulamalardaki topraklama bağlantılarının düzenli aralıklarla kontrol edilmesi gerekir. VICTOR 4105A, bakım ve periyodik denetim işlemleri sırasında bu sistemlerin topraklama dirençlerinin ölçülmesini sağlar.

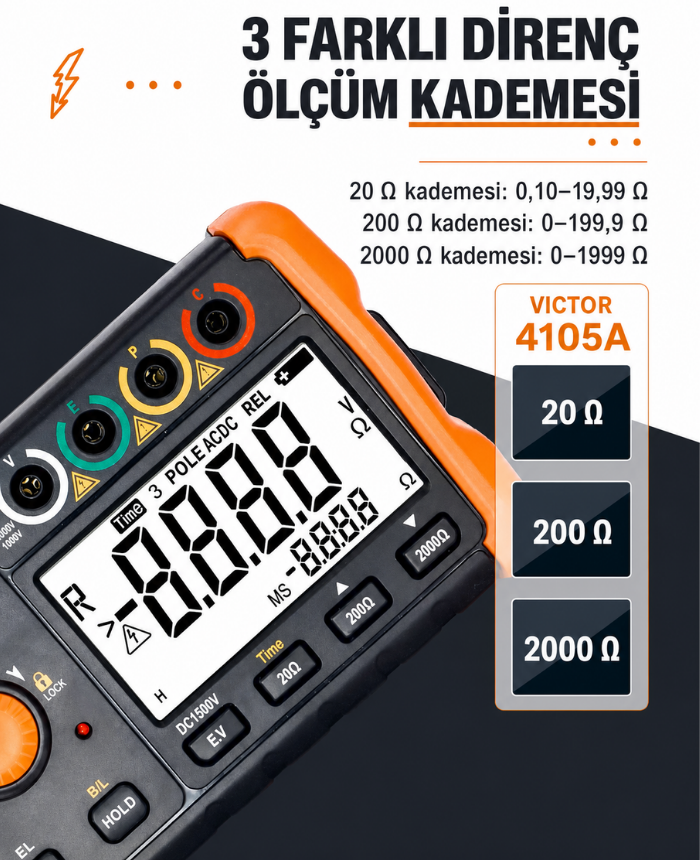

VICTOR 4105A üzerinde bulunan 20 Ω, 200 Ω ve 2000 Ω direnç kademeleri, farklı seviyelerdeki topraklama dirençlerinin uygun çözünürlükle ölçülmesine imkân tanır. Düşük dirençli tesis uygulamalarından 1999 Ω seviyesine kadar gerçekleştirilen kontrollerde uygun kademe seçilerek sonuçlar daha kolay değerlendirilebilir.

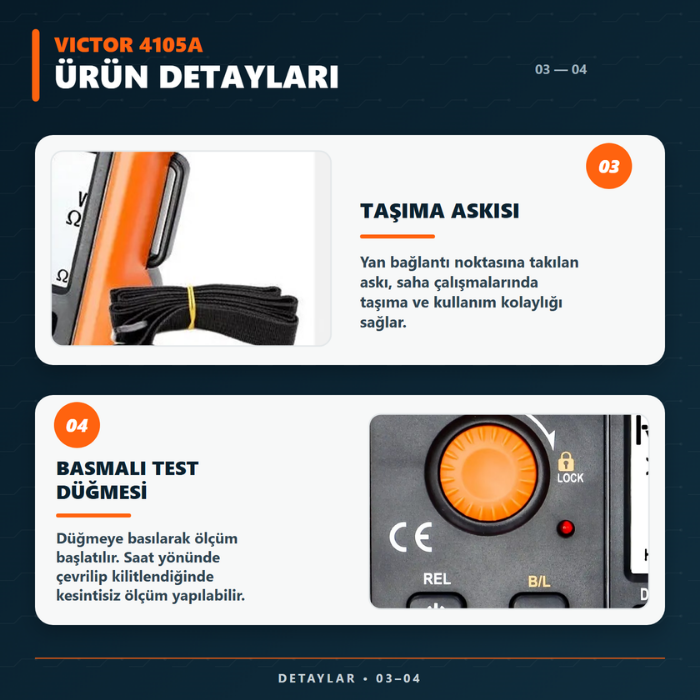

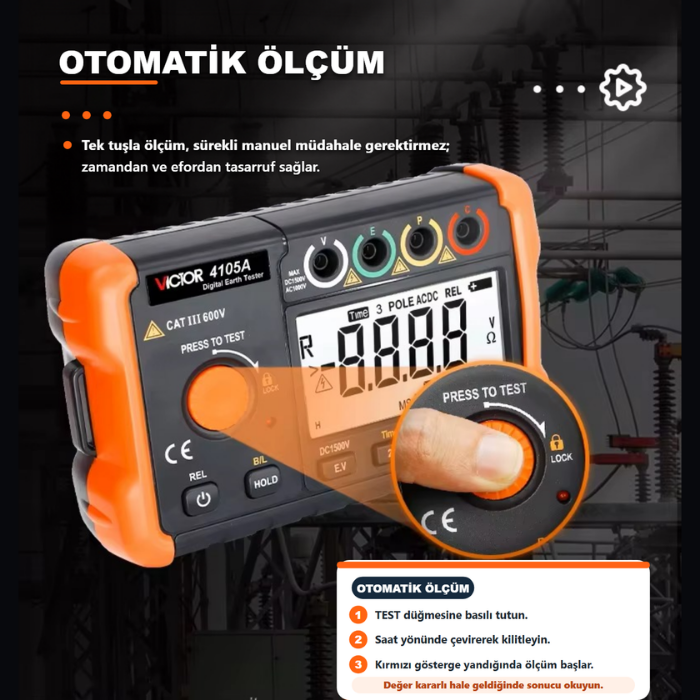

VICTOR 4105A’nın kilitlenebilir TEST düğmesi, kullanıcının test boyunca düğmeyi basılı tutmasına gerek kalmadan topraklama direnci ölçümünün sürdürülmesini sağlar. Böylece teknisyen, saha çalışması sırasında bağlantıları ve ekrandaki değeri daha rahat takip edebilir.

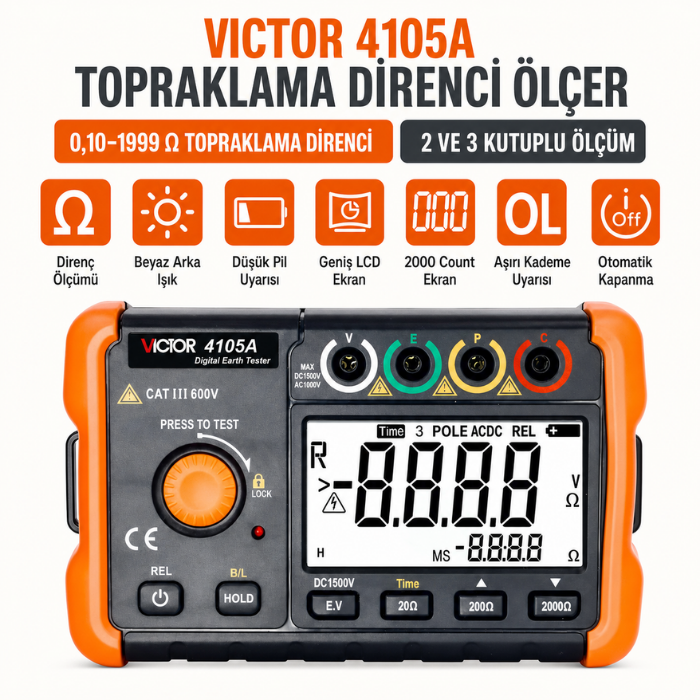

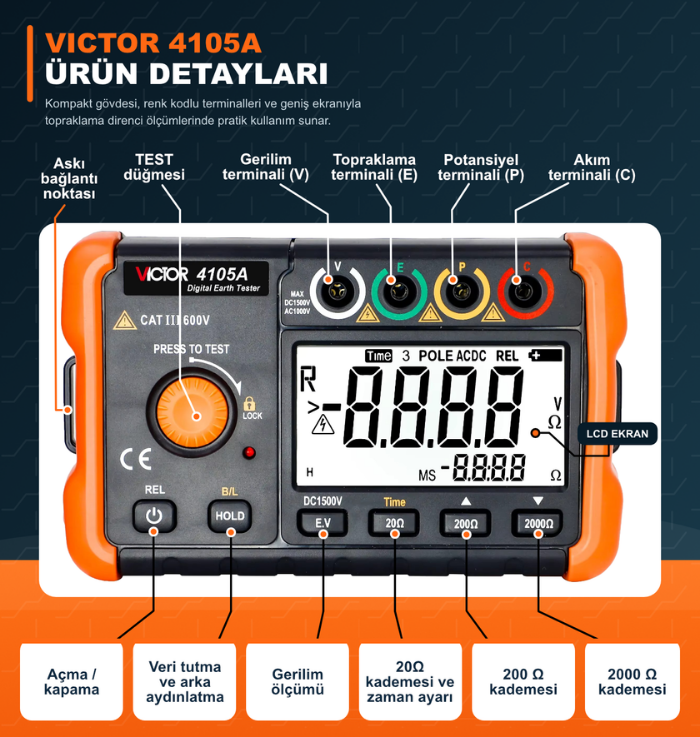

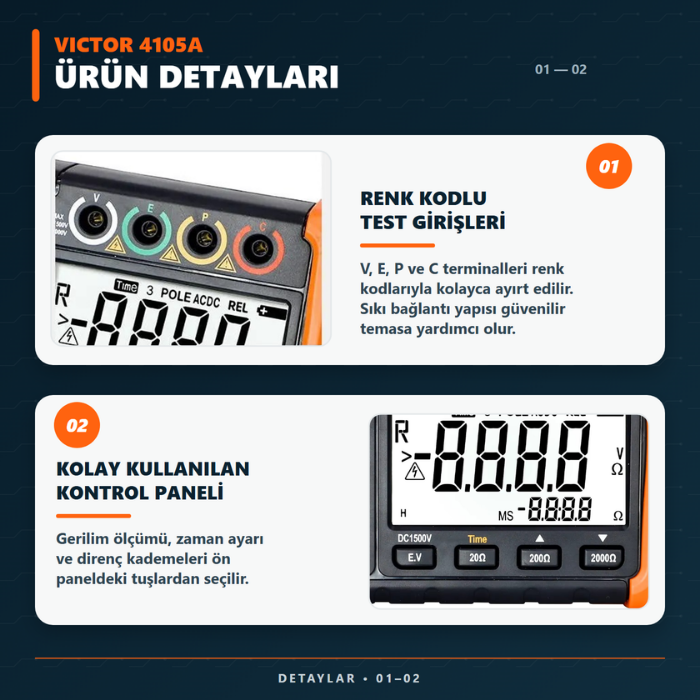

Topraklama sistemlerinin güvenliğini kontrol etmek üzere tasarlanan VICTOR 4105A dijital topraklama test cihazında renklerle ayrılmış E–P–C bağlantı terminalleri ve doğrudan kullanılabilen kademe seçim tuşları bulunur. Aydınlatmalı ekran ile pil seviyesi ve kademe aşımı göstergeleri, ölçüm sürecinin saha şartlarında kolayca takip edilmesine yardımcı olur.

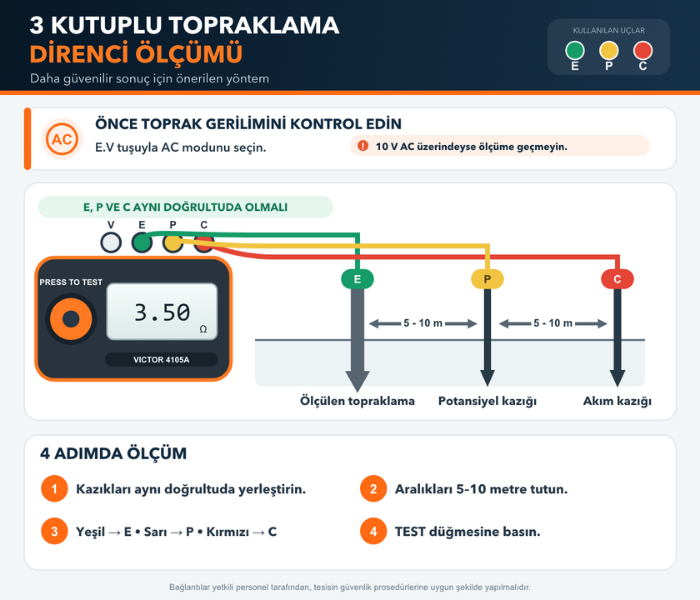

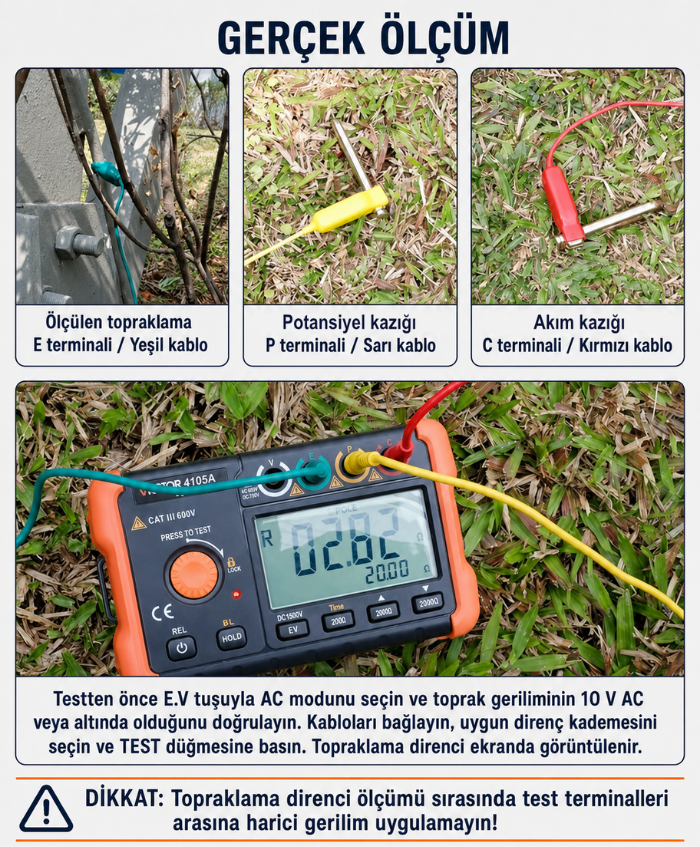

VICTOR 4105A, test edilecek topraklama elektroduna yakın bir konuma yerleştirilir. Yeşil E kablosu ölçülen elektroda, sarı P kablosu potansiyel kazığına ve kırmızı C kablosu en uzaktaki akım kazığına bağlanır. P ile C yardımcı kazıkları aynı hat üzerinde ve aralarında 5–10 metre mesafe olacak biçimde toprağa yerleştirilir. Direnç ölçümüne başlamadan önce E.V modunda toprak geriliminin 10 V AC’den düşük olduğu kontrol edilir. Ardından uygun direnç kademesi seçilir, TEST düğmesine basılır ve sonuç ekrandan okunur. Tüm bağlantı ve ölçüm işlemleri, gerekli güvenlik kurallarına uyularak yetkili personel tarafından gerçekleştirilmelidir.

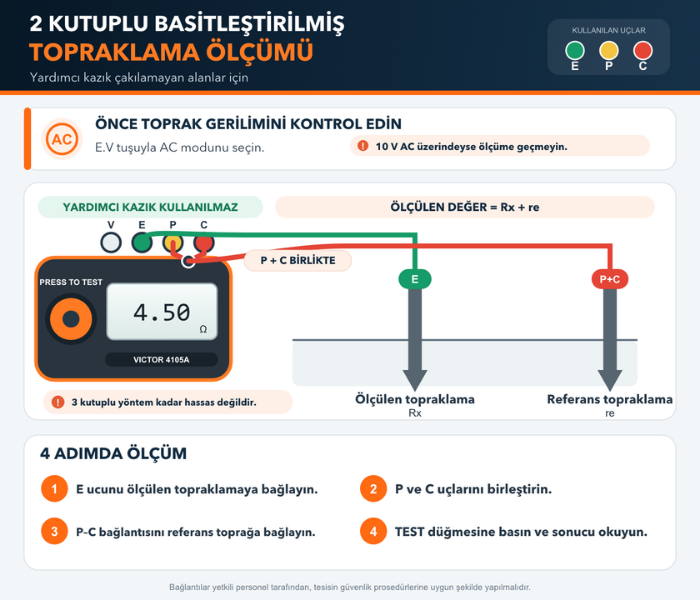

Yardımcı elektrotların toprağa yerleştirilemediği uygulamalarda yeşil E kablosu, direnci ölçülecek topraklama elektroduna bağlanır. Cihaz üzerindeki P ve C terminalleri birleştirilir; kırmızı kablo ise güvenilir ve düşük dirençli olduğu bilinen referans topraklama noktasına bağlanır. Testten önce E.V modu seçilerek toprak geriliminin 10 V AC sınırının altında olduğu doğrulanır. Uygun direnç kademesi belirlendikten sonra TEST düğmesine basılarak sonuç görüntülenir. Ölçülen değer hem test edilen elektrodun hem de referans topraklamanın toplam direncini içerdiği için 2 kutuplu yöntem, 3 kutuplu yönteme göre daha düşük hassasiyet sunar.
