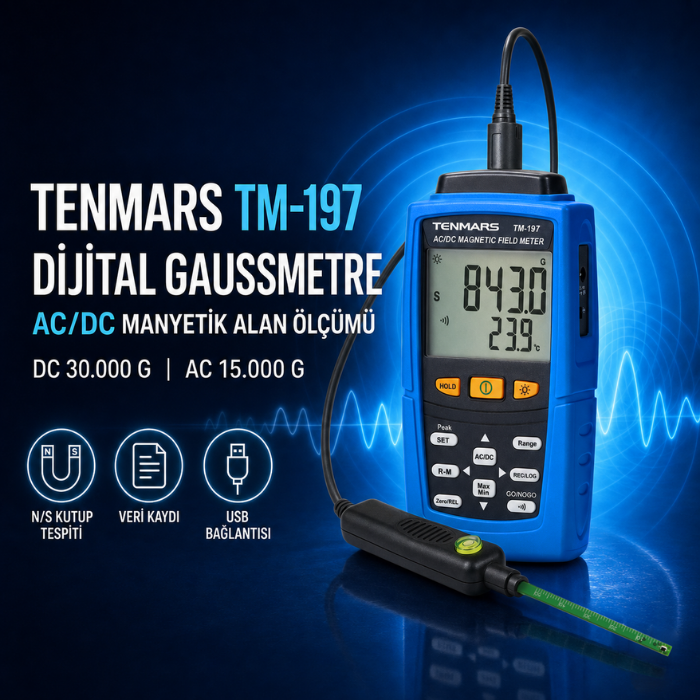

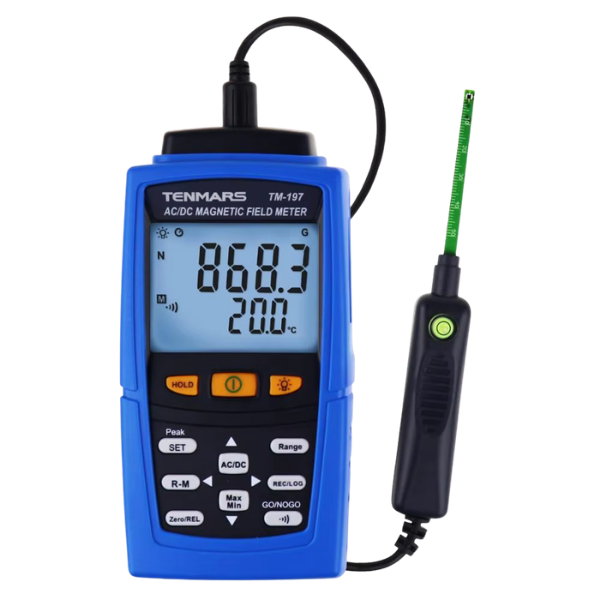

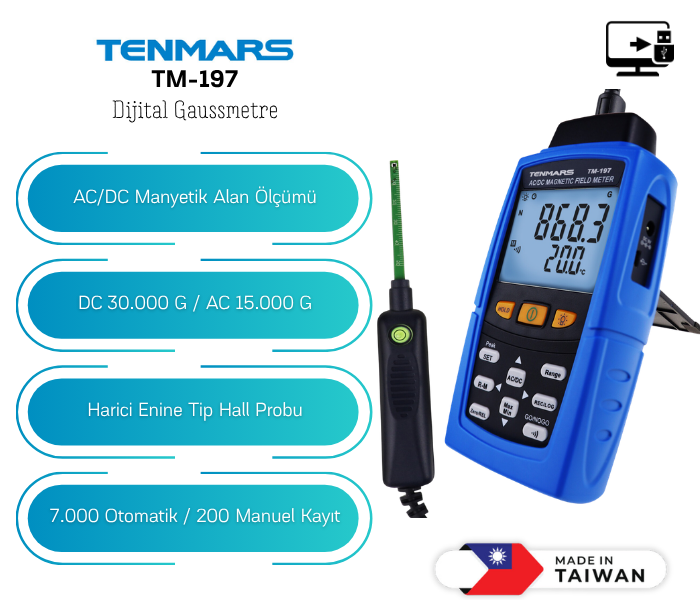

Tenmars TM-197 gaussmetre, mıknatıslar ile elektrikli sistemlerin meydana getirdiği sabit ve değişken manyetik alanları ölçmek için geliştirilmiş profesyonel bir dijital gaussmetredir. Hall sensörlü harici probuyla DC manyetik alanlarda 30.000 Gauss, AC manyetik alanlarda ise 15.000 Gauss seviyesine kadar ölçüm yapabilir. Gauss ve mT birimleri, N/S kutup göstergesi, dahili hafıza ve USB bağlantısı sunar.

- Tenmars TM-197 gaussmetre, manyetik alan ölçümlerini Hall sensörüne sahip harici prob üzerinden gerçekleştirir. Prob farklı noktalara konumlandırılarak mıknatıs veya ekipman üzerindeki alan dağılımı kontrol edilebilir.

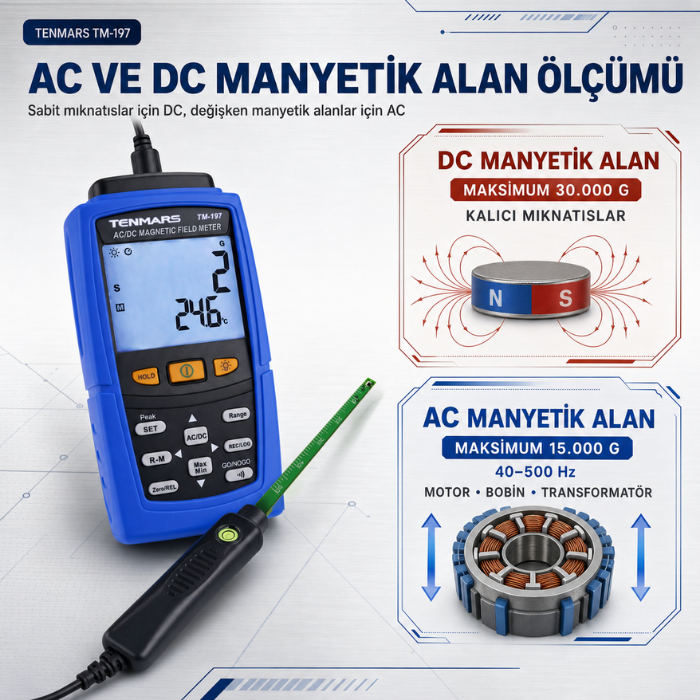

- DC ölçüm modunda 30.000 Gauss / 3.000 mT seviyesine kadar sabit manyetik alan ölçümü yapılabilir. Neodyum, ferrit ve benzeri kalıcı mıknatısların kontrolünde bu mod tercih edilir.
- AC ölçüm modu, 15.000 Gauss / 1.500 mT’ye kadar değişken manyetik alanların ölçülmesini sağlar. Cihazın AC ölçüm frekansı 40–500 Hz aralığındadır.
- Bu gaussmetre ile DC ölçümler sırasında manyetik alanın kuzey veya güney kutbu, ekrandaki N/S göstergesi üzerinden belirlenebilir.
- TM-197 gaussmetrenin düz tip probu, yeşil prob kartının geniş yüzeyine dik yönde ilerleyen manyetik alan bileşenini algılar. Tekrarlanabilir ölçümler için probun algılama ekseni alan yönüne uygun şekilde konumlandırılmalıdır.
- Ölçüm sonuçları Gauss veya militesla birimleriyle görüntülenebilir. Birimler arasındaki dönüşüm 1 mT = 10 Gauss şeklindedir.
- Otomatik kademe seçeneğinde uygun ölçüm aralığı cihaz tarafından belirlenir. Gerektiğinde ölçüm kademesi kullanıcı tarafından manuel olarak da seçilebilir.

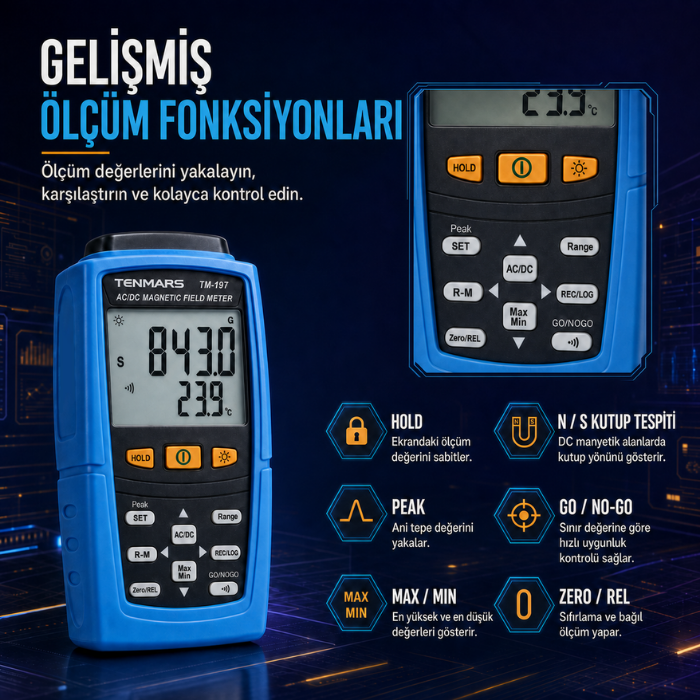

- Data Hold özelliği ekrandaki anlık ölçüm sonucunu sabitler. Peak Hold fonksiyonu ise kısa süre içinde meydana gelen en yüksek değerin yakalanmasını sağlar.
- MIN/MAX fonksiyonu, ölçüm süresince algılanan en düşük ve en yüksek değerlerin izlenmesine yardımcı olur.
- Göreceli ölçüm ve gerçek zamanlı sıfırlama fonksiyonlarıyla mevcut alan değeri referans kabul edilerek farklı noktalar arasındaki değişimler karşılaştırılabilir.
- GO/NO-GO alarm özelliği, önceden belirlenen alt ve üst sınırlara göre hızlı uygunluk kontrolü yapılmasına imkân tanır. Bu fonksiyon, özellikle benzer mıknatısların seri olarak kontrol edilmesinde kullanılabilir.
- Tenmars TM-197 hafızasına 200 manuel ve 7.000 otomatik ölçüm sonucu kaydedilebilir.

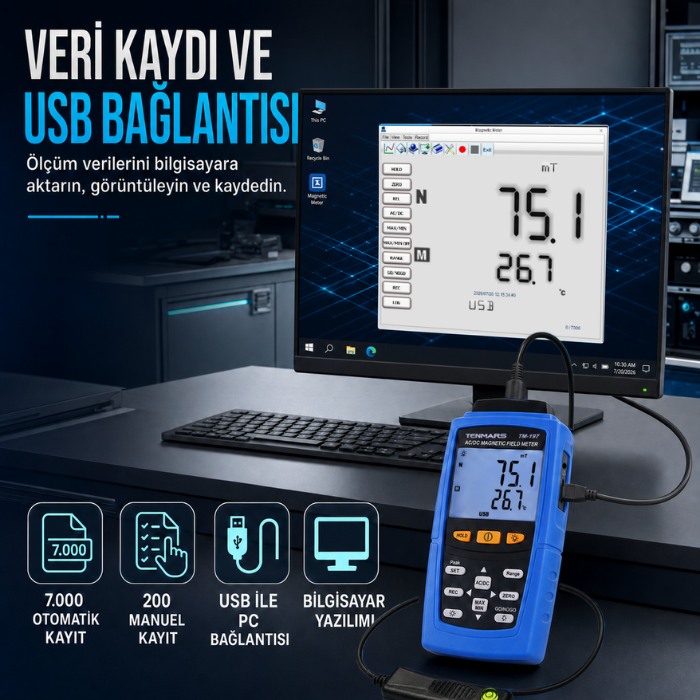

- USB bağlantısı aracılığıyla hafızadaki ölçümler bilgisayara aktarılabilir. Ayrıca bilgisayar üzerinden gerçek zamanlı veri kaydı gerçekleştirilebilir.

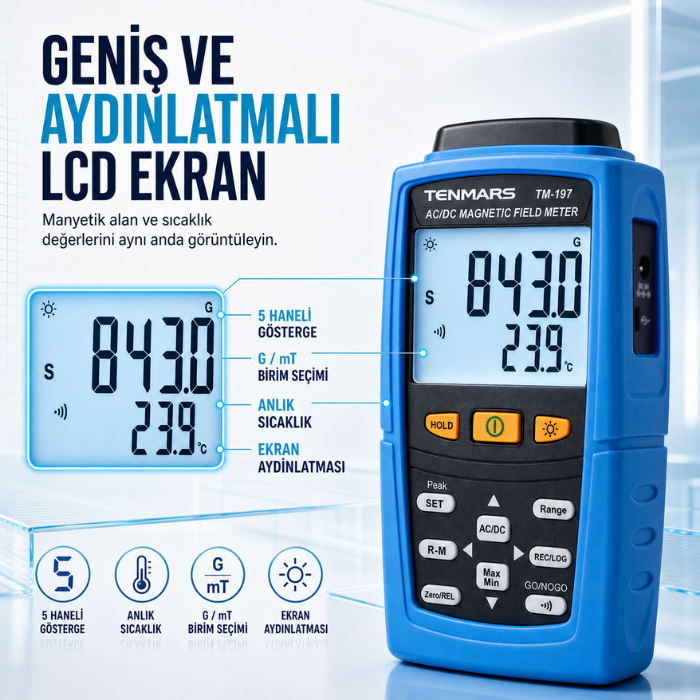

- Beş haneli ve arka aydınlatmalı LCD ekran; ölçüm değeri, birim, kademe ve etkin fonksiyonların TM197 gaussmetrede rahatça izlenmesini sağlar.
- Cihaz 6 adet AAA pil veya 9 V DC adaptörle çalıştırılabilir. Pil ömrü kullanım şartlarına bağlı olarak yaklaşık 100 saattir.

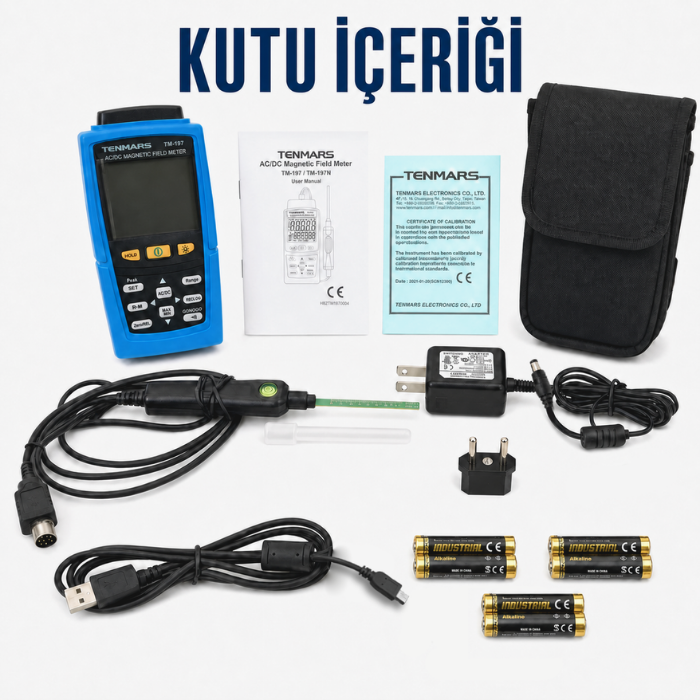

- Kutu içeriğinde Tenmars TM-197 dijital gaussmetre, AC/DC Hall sensörlü ölçüm probu, 6 adet AAA pil, 9 V güç adaptörü, USB kablosu, taşıma çantası ve kullanım kılavuzu bulunur.

Tenmars TM-197 gaussmetre; kalıcı mıknatısların sabit DC alanlarını ve motor, transformatör veya bobin gibi ekipmanlarda oluşan değişken AC alanları ölçebilir. DC’de 30.000 Gauss, AC’de 15.000 Gauss kapasite sunan cihaz; kutup yönü belirleme, ölçüm kaydetme ve verileri USB üzerinden bilgisayara aktarma özelliklerine sahiptir.

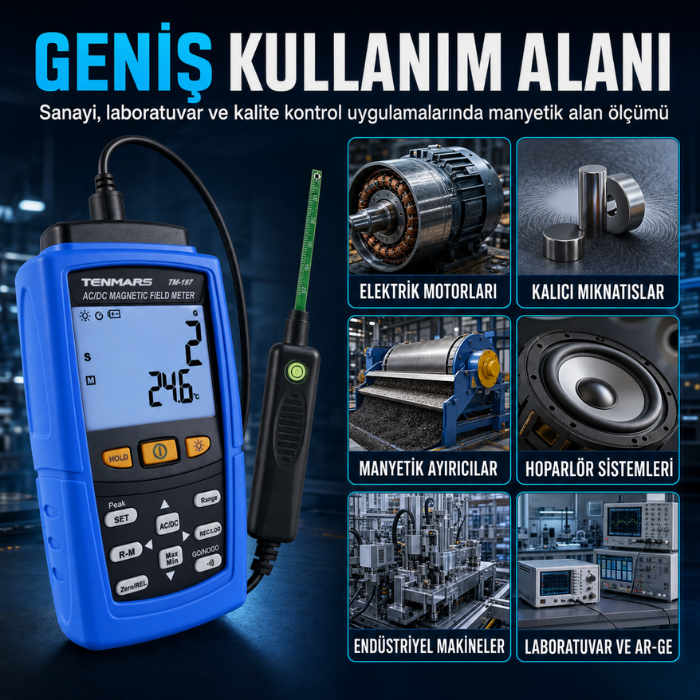

Tenmars TM-197 dijital gaussmetre; elektrik motorları, kalıcı mıknatıslar, hoparlörler, manyetik ayırıcılar ve farklı endüstriyel sistemlerde manyetik alan kontrolü amacıyla kullanılabilir. Laboratuvar, üretim, bakım, AR-GE ve kalite kontrol çalışmalarındaki ölçüm ve karşılaştırma işlemlerini kolaylaştırır.

Geniş ölçüm aralığına sahip Tenmars TM-197 gaussmetre, farklı kaynakların meydana getirdiği manyetik alan şiddetlerinin hızlı ve hassas şekilde incelenmesine yardımcı olur. 30.000 Gauss DC ve 15.000 Gauss AC ölçüm kapasitesiyle test, üretim, bakım ve kalite kontrol uygulamalarında kullanılabilir.

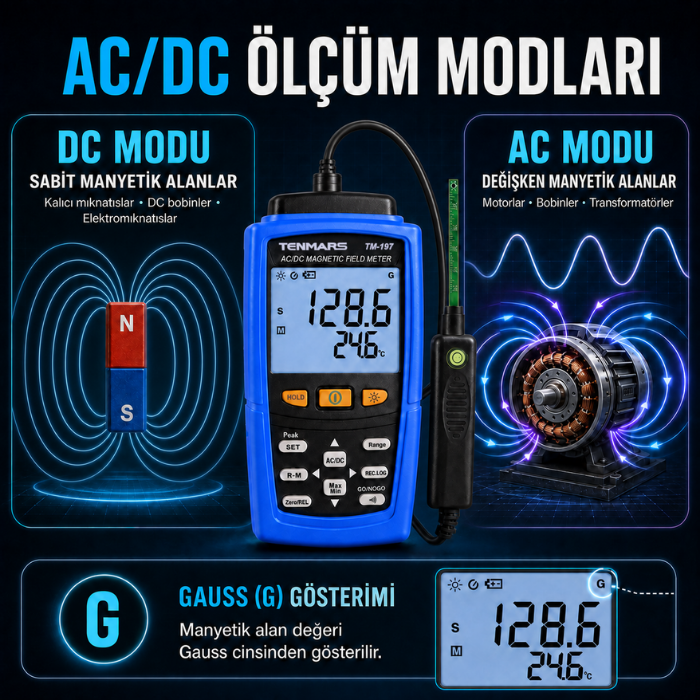

- Tenmars TM-197 üzerinde sabit ve değişken manyetik alanların kontrolü için AC ve DC olmak üzere iki temel ölçüm modu bulunur.
- DC modu: Neodyum ve ferrit mıknatıslar gibi sabit manyetik alan oluşturan kaynakların ölçümünde kullanılır. Doğru akımla çalışan bobinler ve elektromıknatıslar da DC moduyla kontrol edilebilir.

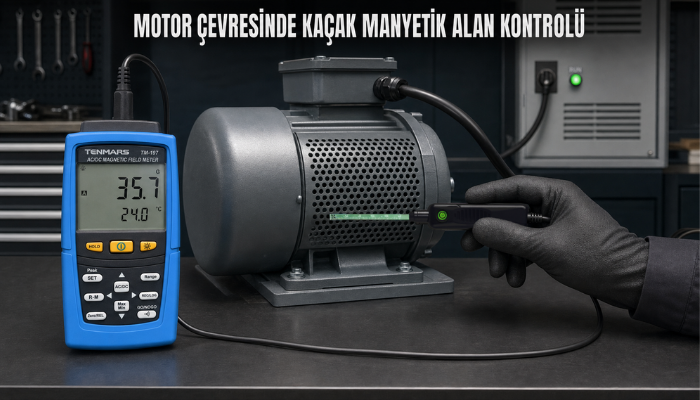

- AC modu: Şiddeti ve yönü zamana bağlı olarak değişen manyetik alanları ölçer. Motor, transformatör, bobin ve şebeke frekansında çalışan elektrikli sistemlerin incelenmesine uygundur.
- Gauss modu: Algılanan manyetik alan seviyesini Gauss birimiyle ekranda gösterir.
- mT modu: Manyetik alan sonucunun militesla cinsinden görüntülenmesini sağlar. Birim dönüşümünde 1 mT = 10 G eşitliği kullanılır.

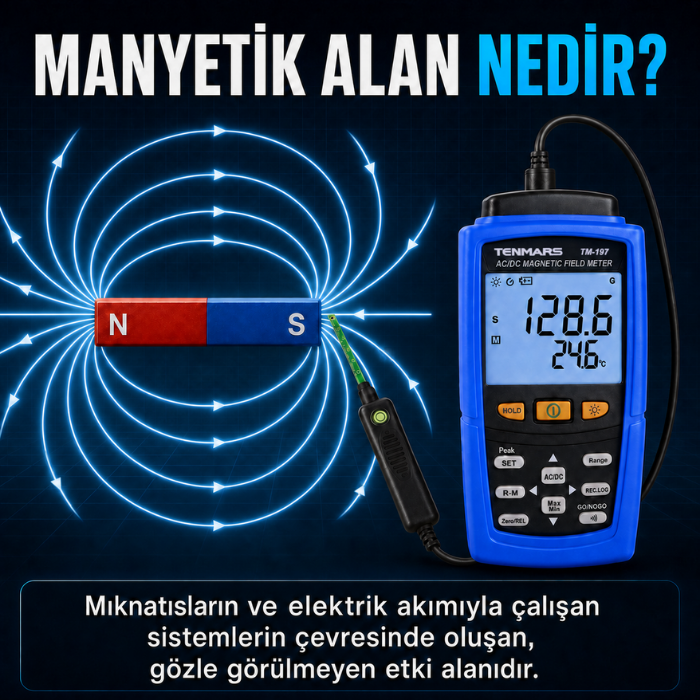

Manyetik alan; mıknatısların, üzerinden elektrik akımı geçen iletkenlerin, bobinlerin ve motorların çevresinde meydana gelen görünmez etki bölgesidir. Mıknatısların metalleri çekmesi, motorların hareket oluşturması, hoparlörlerin ses üretmesi ve manyetik ayırıcıların çalışması bu etkiye dayanır.

Manyetik alan şiddeti Gauss (G) veya militesla (mT) birimleri kullanılarak ifade edilir. Yapılan ölçümler; mıknatısların gücünü belirlemek, farklı ürünleri karşılaştırmak, ekipmanların çalışma durumunu incelemek ve olağan dışı alan değişikliklerini tespit etmek için kullanılabilir. Tenmars TM-197, AC ve DC alanları ölçerek bu kontrollerin gerçekleştirilmesine yardımcı olur.

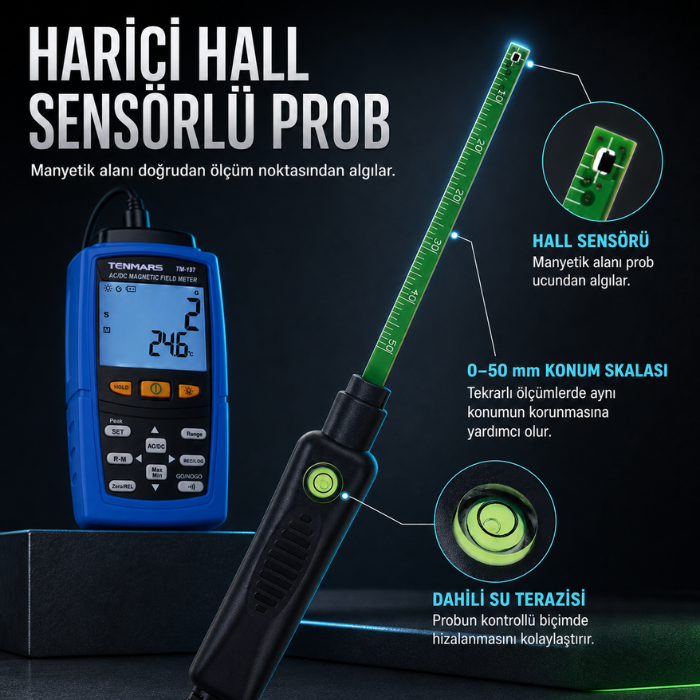

- Hall sensörü, probun uç bölümünde yer alır ve yaklaştırıldığı noktadaki manyetik alanı algılar. Mıknatısın merkezi, kenarı ve çevresi ayrı ayrı ölçülerek alanın güçlü ve zayıf olduğu bölgeler belirlenebilir.
- Prob üzerindeki 0–50 mm konum skalası ile dahili su terazisi, tekrarlanan ölçümlerde benzer mesafe ve açının korunmasına yardımcı olur. Probun kademeli olarak uzaklaştırılmasıyla alan şiddetinin mesafeye bağlı değişimi incelenebilir. Karşılaştırılabilir sonuçlar için ölçüm açısı, prob yönü ve mesafe sabit tutulmalıdır.

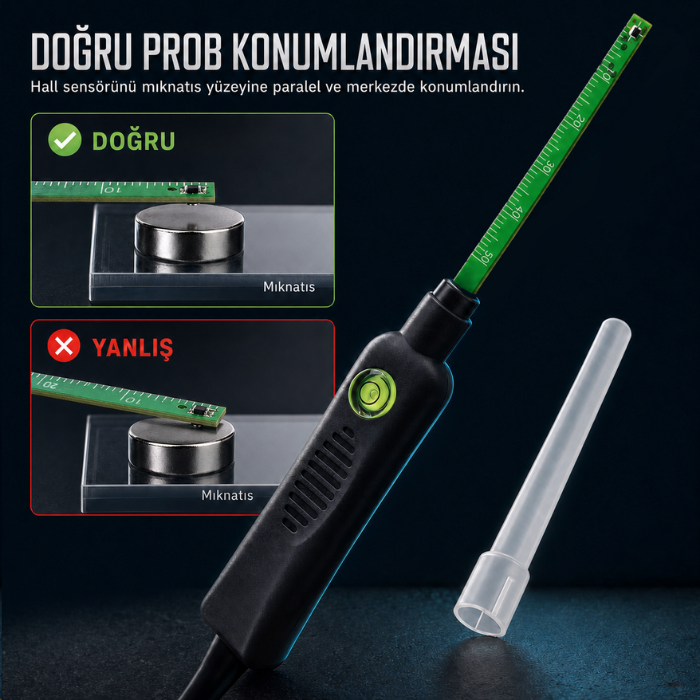

Probun uç bölümündeki Hall sensörünü mıknatısın merkezine denk getirin ve probu yüzeye paralel biçimde konumlandırın. Probun eğimli tutulması, ölçüm mesafesinin ve görüntülenen sonucun değişmesine neden olabilir. Karşılaştırma yapılırken nokta, açı ve mesafe aynı tutulmalıdır.

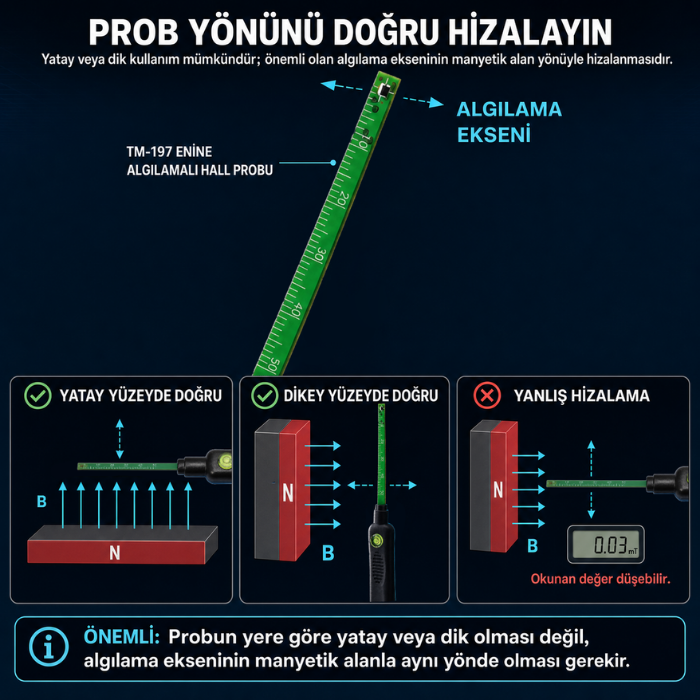

Ölçüm sonucunu belirleyen temel unsur probun yatay veya dik konumu değil, algılama ekseni ile manyetik alan yönünün uyumudur. Alan yönü bilinmediğinde prob yavaşça döndürülerek en yüksek ve kararlı sonucun elde edildiği konum tespit edilebilir.

Magnetic Meter PC yazılımı, Tenmars TM-197 ile alınan ölçümlerin bilgisayar ekranında görüntülenmesini, kaydedilmesini ve değerlendirilmesini sağlar. USB üzerinden aktarılan sonuçlar grafik ya da rapor olarak incelenebilir, Excel dosyasına dönüştürülebilir ve veri kayıt ayarları uygulamaya göre yapılandırılabilir.

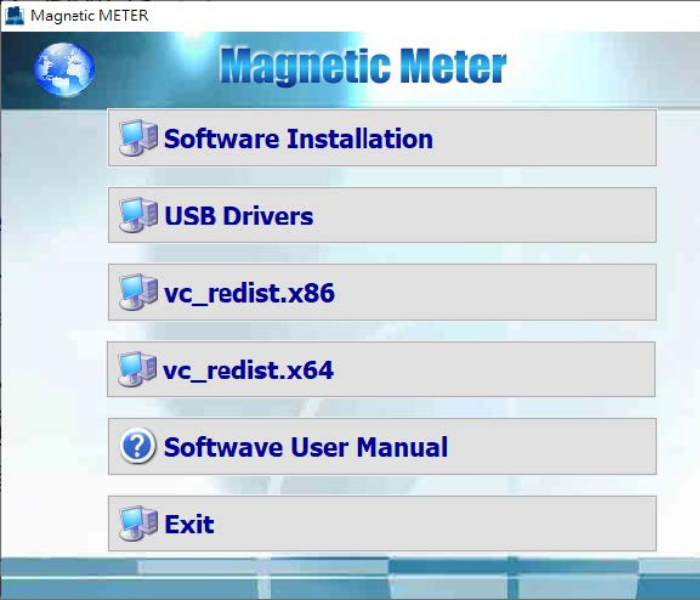

İndirdiğiniz kurulum klasöründeki "autorun.exe" dosyasını açın. Bilgisayarın sistem mimarisine uygun "vc_redist.x86" veya "vc_redist.x64" bileşeniyle birlikte "USB Drivers" sürücüsünü yükleyin. Son olarak "Software Installation" seçeneğini kullanarak Magnetic Meter programının kurulumunu tamamlayın.

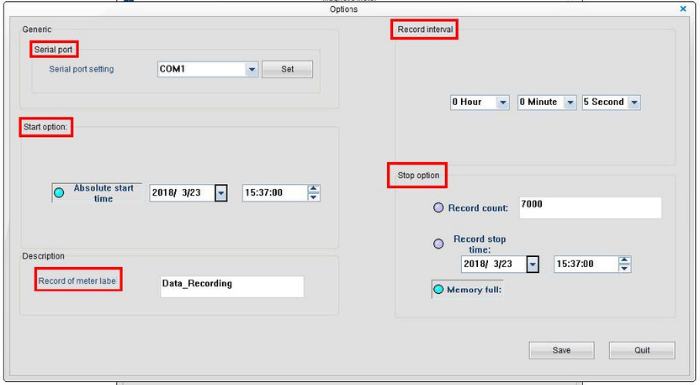

- Serial Port: Tenmars TM-197’nin bağlı bulunduğu COM portunun seçilmesini sağlar.
- Start Option: Veri kaydının başlatılacağı tarih ve saatin ayarlanması için kullanılır.
- Record of Meter Label: Oluşturulan ölçüm kaydına ayırt edici bir ad verilmesini sağlar.
- Record Interval: Ölçüm sonuçlarının hangi zaman aralıklarıyla kaydedileceğini belirler.
- Stop Option: Kayıt işleminin belirlenen veri sayısına ulaşıldığında, seçilen tarih ve saatte veya hafıza dolduğunda sonlandırılmasını sağlar.

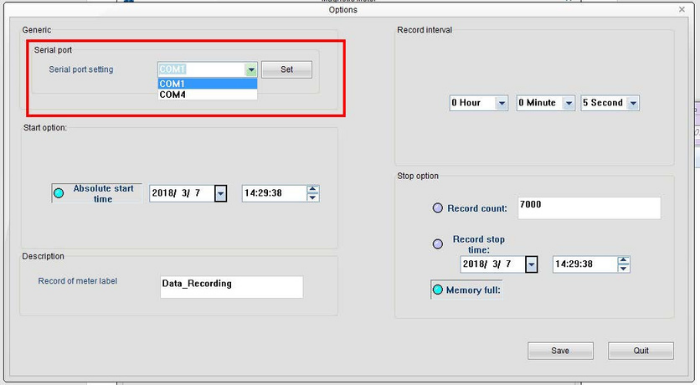

Tenmars TM-197’yi USB kablosu aracılığıyla bilgisayara bağlayın. Options ekranından cihazın tanımlandığı COM portunu seçin ve bağlantıyı tamamlamak için "Set" düğmesine basın.

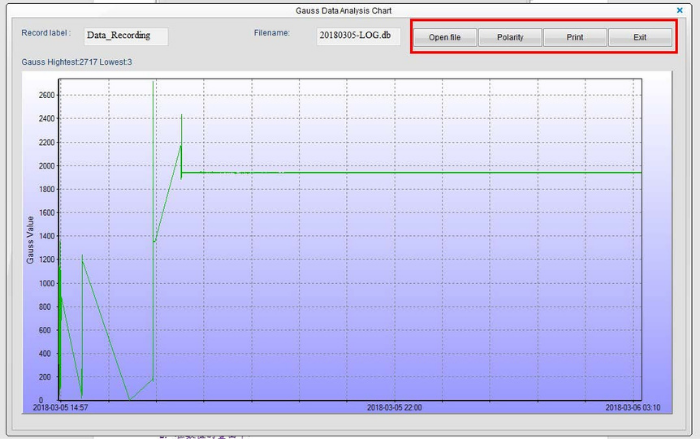

Kaydedilmiş Gauss sonuçları zaman eksenine bağlı bir grafik üzerinde görüntülenebilir. Kayıt dosyaları açılabilir, ölçümler kutup bilgisine göre incelenebilir ve grafik çıktısı alınabilir.

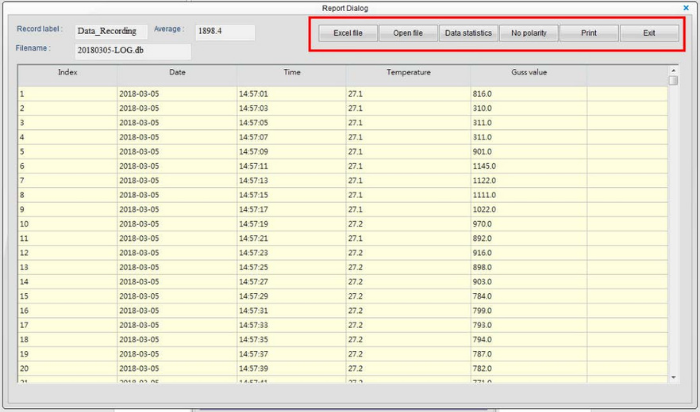

Ölçüm sonuçları tarih, saat, sıcaklık ve Gauss değeri bilgileriyle tablo halinde görüntülenebilir. Veriler Excel formatına dönüştürülebilir, istatistiksel sonuçlar incelenebilir, eski kayıtlar açılabilir ve rapor yazdırılabilir.
