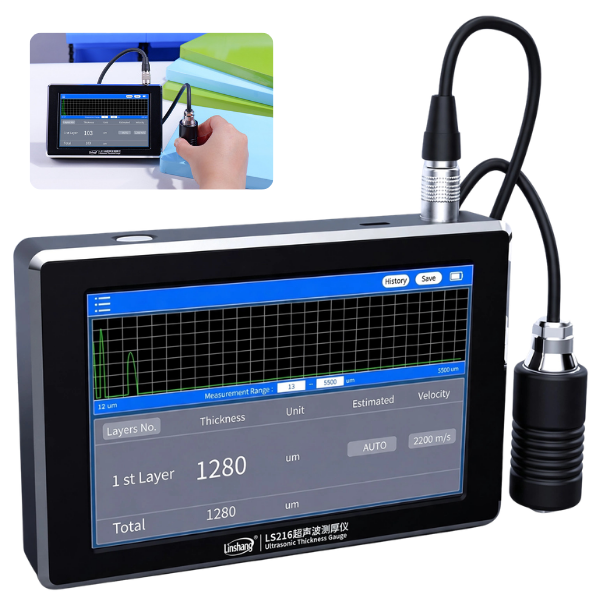

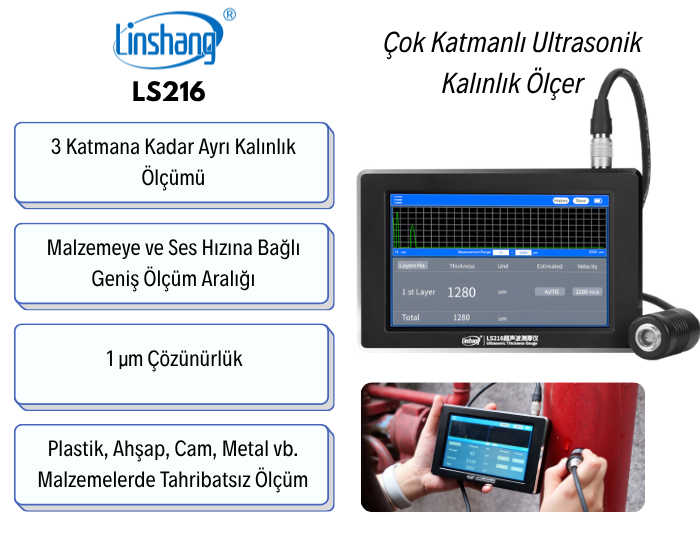

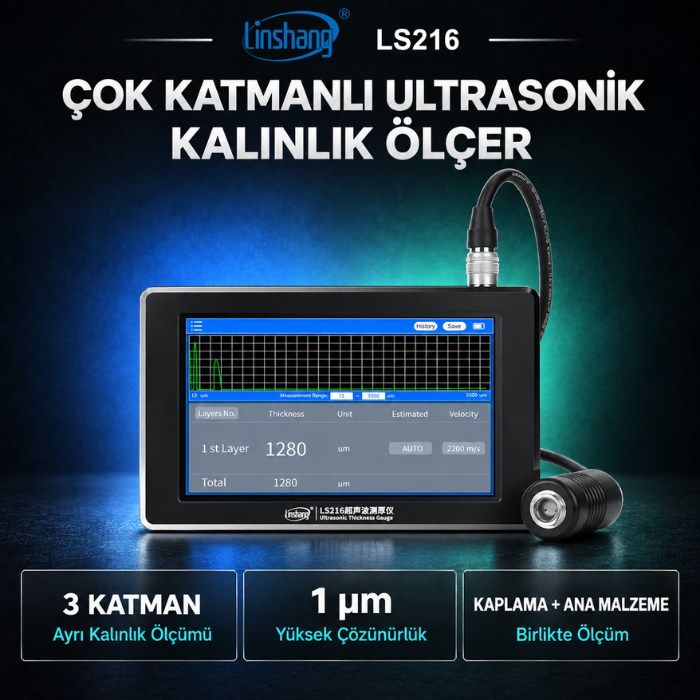

Ultrasonik Kalınlık Ölçer, üç katmana kadar farklı tabakaların kalınlık değerlerini ayrı ayrı belirleyebilen tahribatsız bir ölçüm cihazıdır. Metal, cam, plastik ve ahşap gibi çeşitli malzemelerin yanı sıra boya ve kaplama katmanlarının kontrolünde de kullanılabilir. 1 µm çözünürlüğü sayesinde hassas ölçüm gerektiren üretim ve kalite kontrol süreçlerine uygun yapı sunar. Renkli dokunmatik ekranı ve anlık dalga formu görüntüleme özelliği sayesinde ölçüm verileri pratik şekilde takip edilebilir.

- Linshang LS216 ultrasonik kalınlık ölçer, plastik, ahşap, cam ve metal gibi farklı malzemelerde hem yüzey kaplamalarının hem de ana malzeme kalınlığının tahribatsız şekilde kontrol edilmesini sağlar. Darbe-yankı prensibiyle çalışan cihazda ölçüm gerçekleştirmek için malzemenin tek tarafına erişim sağlanması yeterlidir.

- 3 katmanlı ölçüm desteğine sahip LS216, uygun yüzey ve malzeme koşullarında üç farklı tabakanın kalınlığını birbirinden bağımsız olarak belirleyebilir. Boya, ara kaplama ve ana malzemeden oluşan çok katmanlı yapılarda her tabakanın ayrı değerlendirilmesi, üretim ve kalite kontrol süreçlerinde katman farklılıklarının daha net tespit edilmesine yardımcı olur.

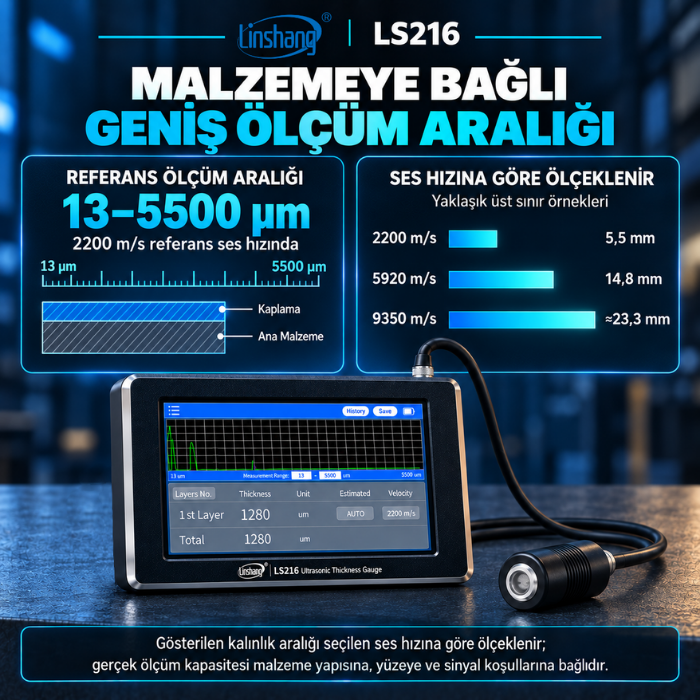

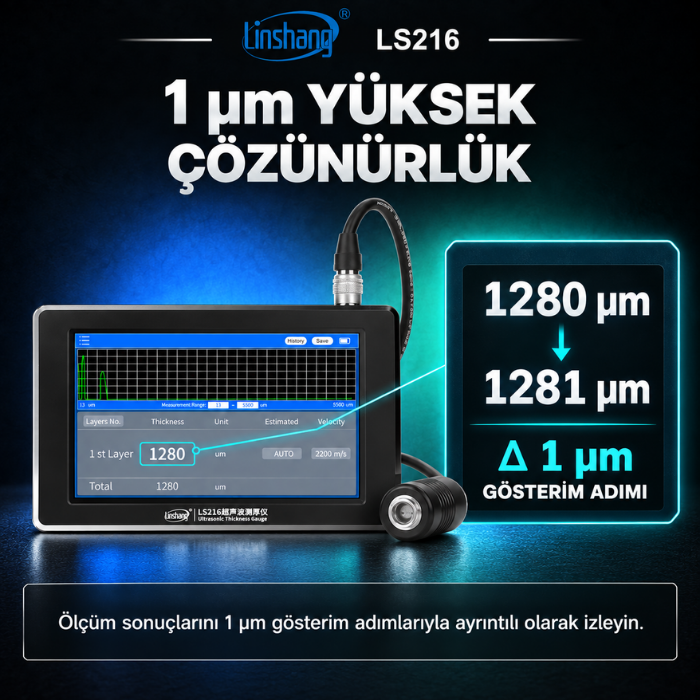

- 15 MHz ultrasonik prob ile çalışan cihaz, ses hızının 2200 m/s olduğu malzemelerde 13–5500 µm ölçüm aralığı sunar. 1 µm çözünürlük sağlayan LS216’nın ölçüm doğruluğu, H gerçek kaplama kalınlığını ifade etmek üzere ±(3 µm + %3H) seviyesindedir.

- Ölçüm sırasında oluşan ultrasonik yankılar, cihazın ekranında gerçek zamanlı dalga formu şeklinde görüntülenebilir. Ayarlanabilir imleç üzerinden yankı noktalarının ve katman geçişlerinin incelenebilmesi, özellikle çok katmanlı yapılarda elde edilen sonuçların daha kontrollü değerlendirilmesini sağlar.

- LS216’nın hafızasında 20’den fazla yaygın malzemeye ait hazır ses hızı değeri bulunur. Kullanıcı ses hızını kayıtlı malzeme seçeneklerinden belirleyebilir, kalınlığı bilinen bir referans numunesi üzerinden hesaplatabilir veya 1000–9999 m/s aralığında manuel olarak tanımlayabilir.

- Kullanıcı tarafından ölçüm aralığının alt ve üst sınırları ile yaklaşık kalınlık değeri ayarlanabilir. Bu özellik, gereksiz ultrasonik yankıların sınırlandırılmasına ve çok katmanlı malzemelerde doğru ölçüm sinyalinin daha kolay seçilmesine katkı sağlar.

- Ultrasonik probun Ø6 mm temas yüzeyi, küçük parçalar, sınırlı ölçüm alanları ve lokal kontrol noktalarında çalışma avantajı sunar. Doğru sonuç elde edebilmek için probun temas yüzeyinin temiz, düzgün ve ölçüm yapılacak bölgeyle tam temas halinde olması gerekir.

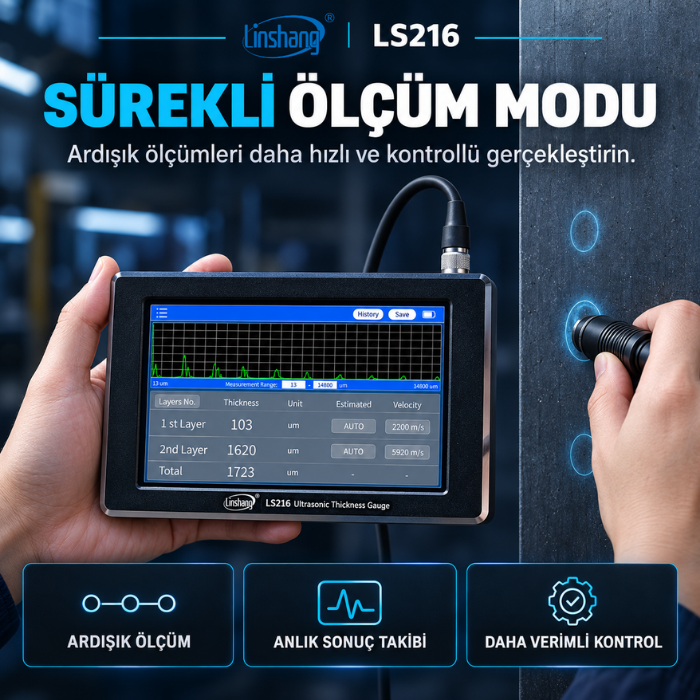

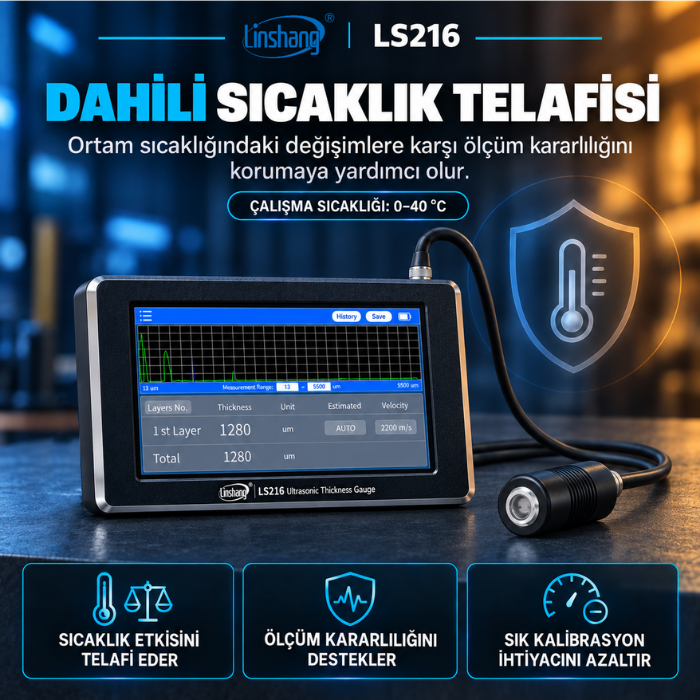

- Prob üzerinde zaman içerisinde meydana gelebilecek küçük değişimlerin ölçüm sonuçlarına etkisini azaltmak amacıyla sıfır noktası kalibrasyonu kullanılabilir. Sıcaklık kompanzasyonu uzun süreli çalışmalarda ölçüm kararlılığını desteklerken, sürekli ölçüm modu farklı noktaların seri şekilde kontrol edilmesini kolaylaştırır.

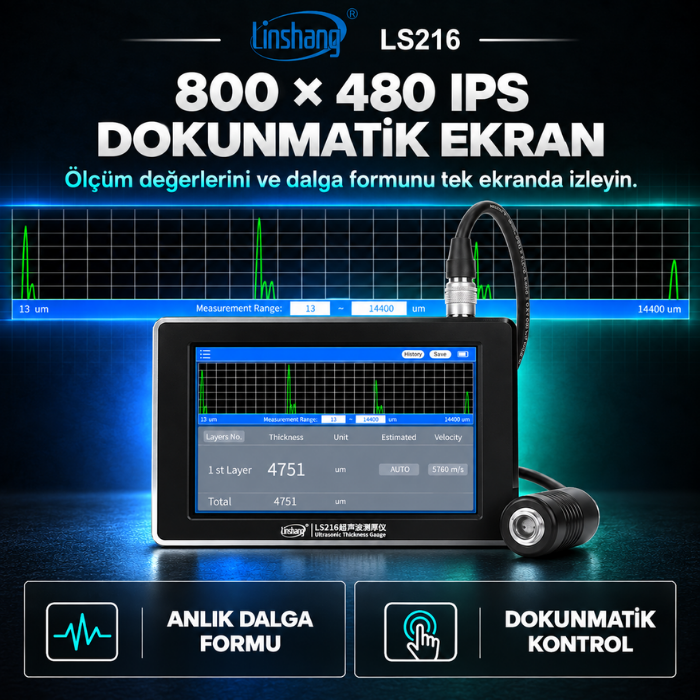

- 800 × 480 piksel IPS renkli dokunmatik ekran, ölçüm sonuçlarının, cihaz ayarlarının ve dalga formunun ayrıntılı biçimde görüntülenmesine imkan tanır. LS216, hafızasında 999 ölçüm verisi saklayabilir; USB üzerinden Windows yazılımına bağlanarak kayıtların incelenmesi ve verilerin Excel formatında dışa aktarılması mümkündür.

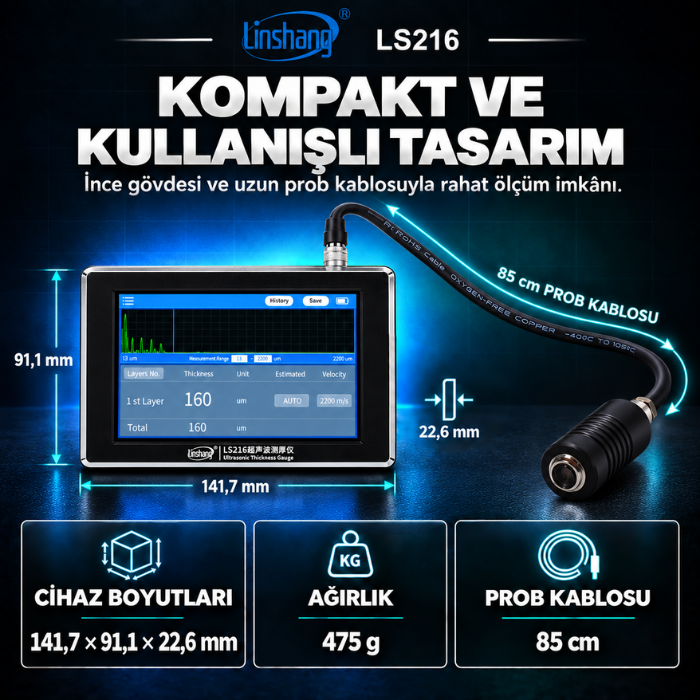

- CNC işleme yöntemiyle üretilmiş alüminyum alaşımlı gövdeye sahip olan Linshang LS216, 141,7 × 91,1 × 22,6 mm boyutlarında ve yaklaşık 475 gram ağırlığındadır. Dahili 4000 mAh lityum batarya, USB Type-C bağlantısı üzerinden şarj edilebilir.

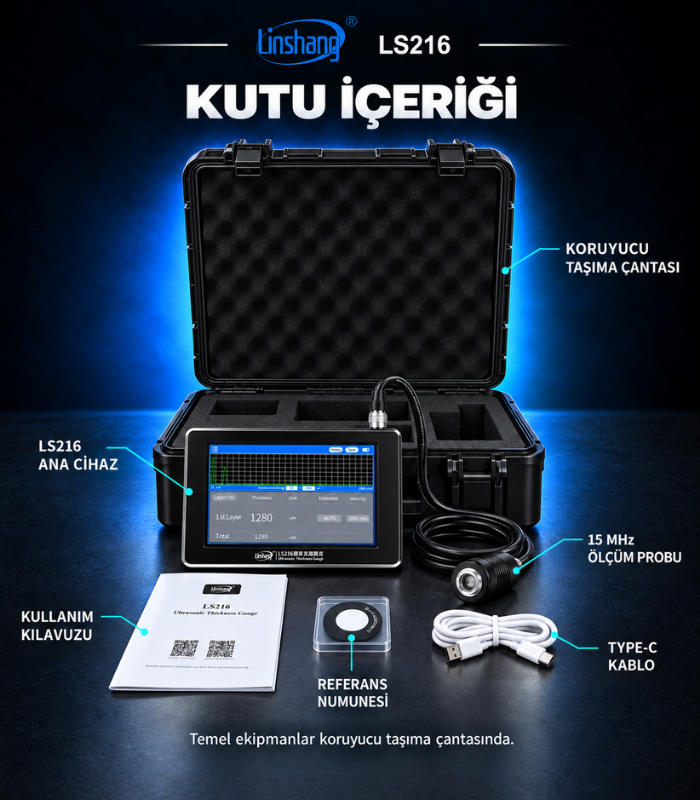

- Ürün paketinde Linshang LS216 ana cihaz, 15 MHz ultrasonik prob, USB kablosu, 1 adet referans numunesi ve kullanım kılavuzu yer alır. Ölçümlerde ihtiyaç duyulan 1000 ml kuplaj sıvısı ise tarafımızdan ayrıca pakete eklenerek gönderilmektedir.

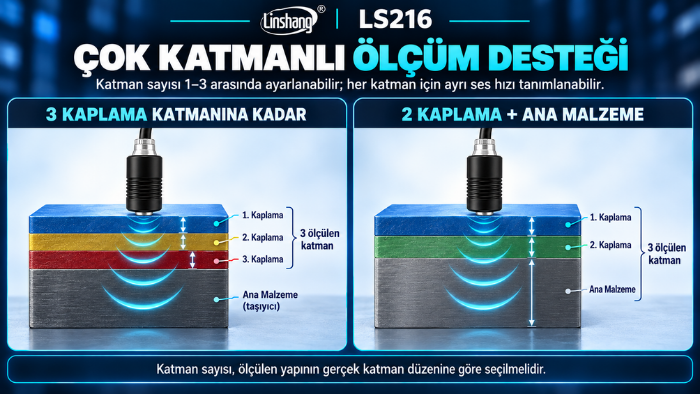

Linshang LS216 Ultrasonik Kalınlık Ölçer, kaplama tabakaları ile ana malzemenin kalınlığını tahribatsız şekilde kontrol etmek için tasarlanmıştır. 1, 2 veya 3 katmanlı ölçüm seçeneği sayesinde her tabaka için farklı ses hızı değeri tanımlanabilir ve katman kalınlıkları ayrı ayrı görüntülenebilir. 1 µm çözünürlük sunan cihaz; renkli dokunmatik ekranı ve gerçek zamanlı dalga formu gösterimi ile ölçüm sinyallerinin ve sonuçların kolayca izlenmesine yardımcı olur.

- Ultrasonik kalınlık ölçüm teknolojisi, parçayı kesmeden veya yüzeyde fiziksel bir işlem yapmadan malzeme kalınlığının belirlenmesine imkan tanır. Ölçüm sırasında probdan yayılan yüksek frekanslı ses dalgaları malzeme içinde ilerler; farklı yüzey veya katmanlardan oluşan yansımalar cihaz tarafından analiz edilerek kalınlık değeri oluşturulur.

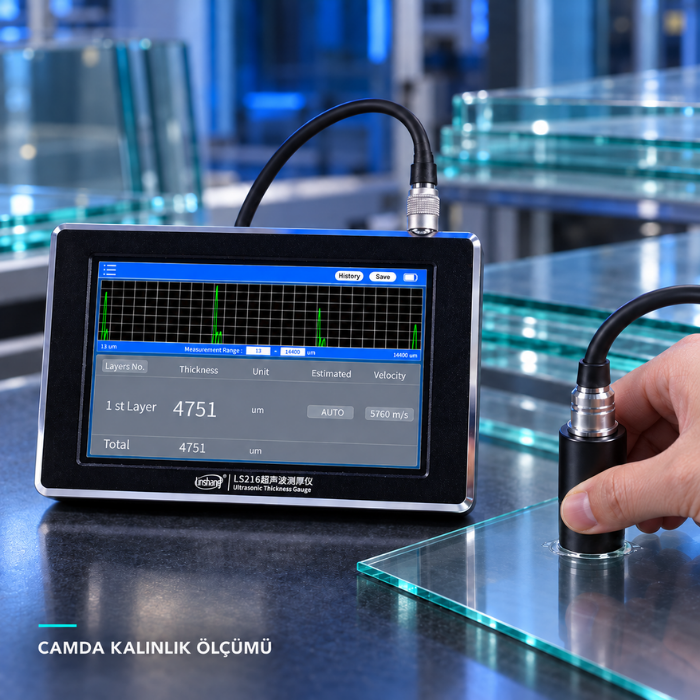

- Tek taraftan erişim imkanı sunması, bu yöntemi özellikle kapalı veya arka yüzüne ulaşılamayan parçaların kontrolünde avantajlı hale getirir. Uygun koşullarda metal, cam, plastik ve ahşap malzemelerin yanı sıra kaplama tabakalarının ölçümünde de kullanılabilir. Linshang LS216, çok katmanlı yapılarda üç ayrı tabakanın kalınlığının değerlendirilmesine yönelik gelişmiş ölçüm desteği sunar.

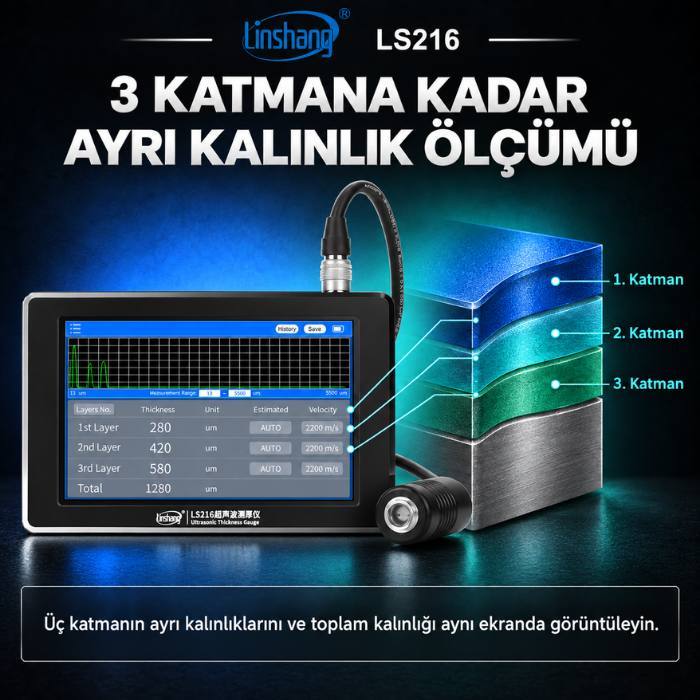

LS216, üç ayrı katmana ait kalınlık değerlerini ve bu katmanların toplam kalınlığını tek ekran üzerinde eş zamanlı olarak görüntüleyebilir.

- Ultrasonik kalınlık ölçümünde kullanılan ses dalgalarının ilerleme hızı, malzemenin yapısına göre değişiklik gösterir. Metal, cam, plastik ve ahşap gibi farklı malzemeler farklı ses hızı değerlerine sahip olduğundan, doğru kalınlık ölçümü için cihaz üzerinde uygun ses hızı değerinin tanımlanması gerekir.

- Gerçek malzeme değerinden farklı bir ses hızı seçilmesi, ölçüm sonucunun hatalı hesaplanmasına neden olabilir. Ses hızı bilinmeyen malzemelerde ise kalınlığı önceden bilinen bir referans numunesi kullanılarak cihazın uygun ses hızı değerini hesaplaması ve bu değerin sonraki ölçümler için kaydedilmesi mümkündür.

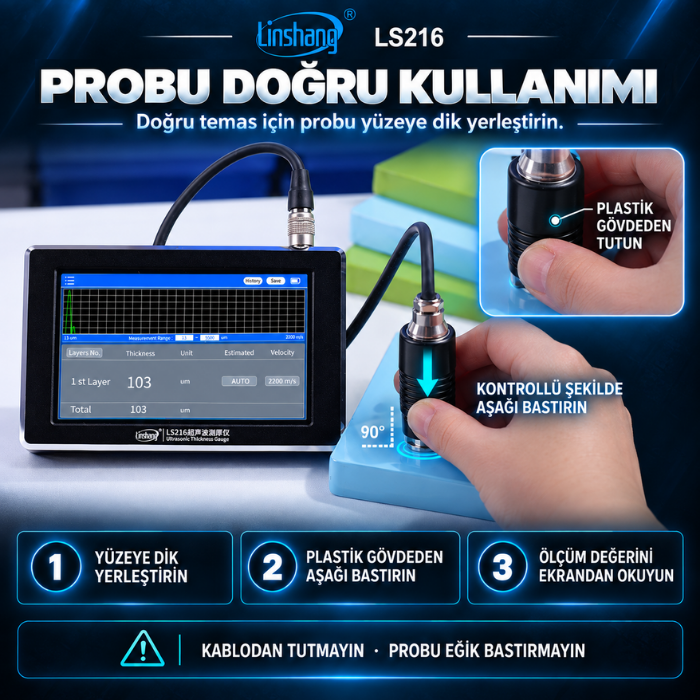

- Ultrasonik ölçüm sırasında prob ile malzeme yüzeyi arasında sağlıklı bir sinyal aktarımı oluşturulması için uygun kuplaj sıvısı veya ultrason jeli kullanılmalıdır. Ölçüm yapılacak bölgenin temiz ve düzgün olması, probun yüzeye tam temas etmesi önemlidir. Prob, plastik gövdesinden kontrollü biçimde bastırılarak yüzey üzerinde kararlı bir temas sağlanmalıdır.

- Cihazın ulaşabileceği ölçüm aralığı her malzemede aynı değildir. Ölçüm performansı; malzemenin ses hızı, yüzey kalitesi, iç yapısı, katman düzeni ve ultrasonik sinyalin geri dönüş kalitesine bağlı olarak farklılık gösterebilir.

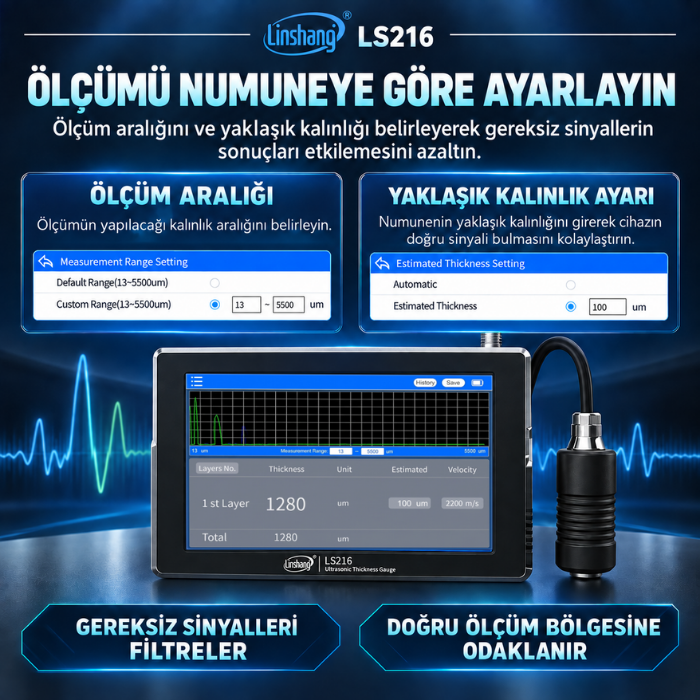

Ölçüm için alt ve üst sınırların tanımlanması, belirlenen aralığın dışında kalan gereksiz ultrasonik sinyallerin değerlendirmeye dahil edilmesini azaltır. Numunenin tahmini kalınlık değerinin girilmesi ise cihazın doğru yankı sinyalini daha hızlı ve kararlı şekilde belirlemesine yardımcı olur. Tanımlanan bu değer doğrudan ölçüm sonucu değildir; cihazın sinyal analizinde kullandığı referans bilgidir.

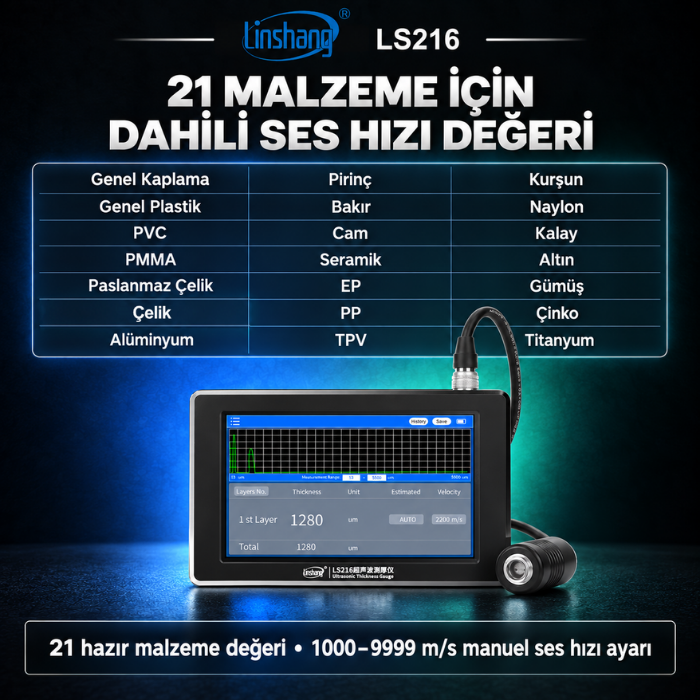

Cihazın hafızasında 21 farklı malzemeye ait ses hızı seçeneği hazır olarak bulunur. Ölçülecek malzeme bu seçenekler arasında yer almıyorsa, ilgili değer 1000 ile 9999 m/s arasında manuel olarak tanımlanabilir. Kalınlık hesabı doğrudan ses hızı bilgisine bağlı olduğundan, malzemeye uygun değerin kullanılması ölçüm güvenilirliği açısından kritik öneme sahiptir.

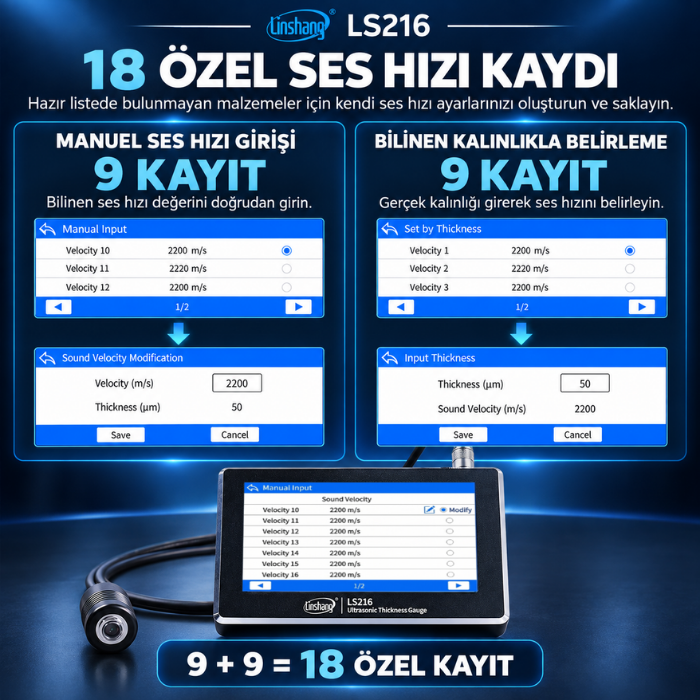

Hazır malzeme listesinin dışında kalan uygulamalar için LS216 üzerinde 18 adet kullanıcı tanımlı ses hızı hafızası bulunur. Bu kayıtların 9 tanesinde değer manuel olarak girilebilirken, kalan 9 kayıt kalınlığı bilinen bir referans numunesi üzerinden ses hızının hesaplanmasına imkan tanır. Tanımlanan veya hesaplanan değerler hafızaya alınarak sonraki ölçümlerde yeniden kullanılabilir.

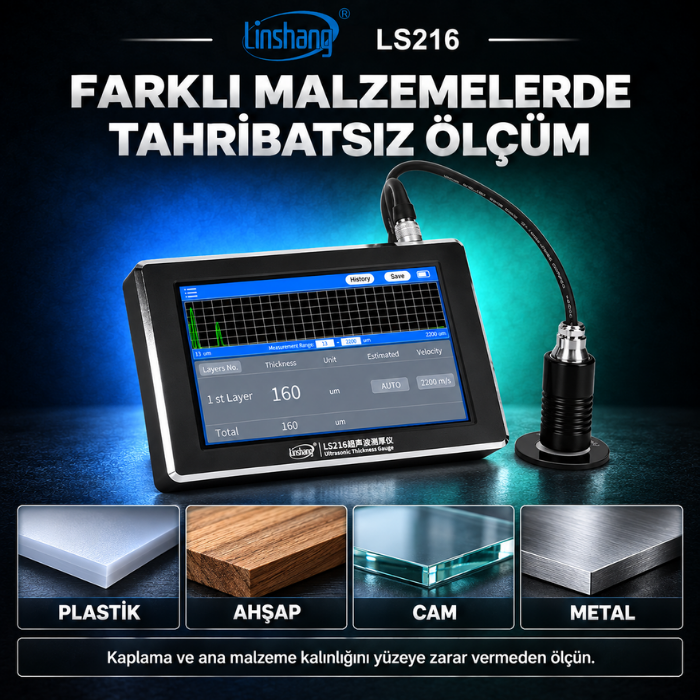

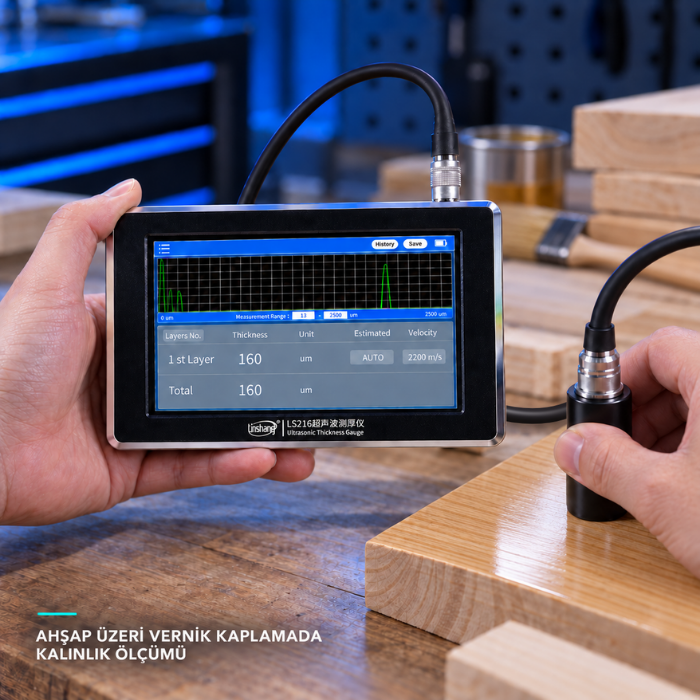

Plastik, ahşap, cam ve metal gibi uygun malzemelerde kaplama tabakaları ile ana malzeme kalınlığını yüzeye zarar vermeden hassas şekilde ölçün.

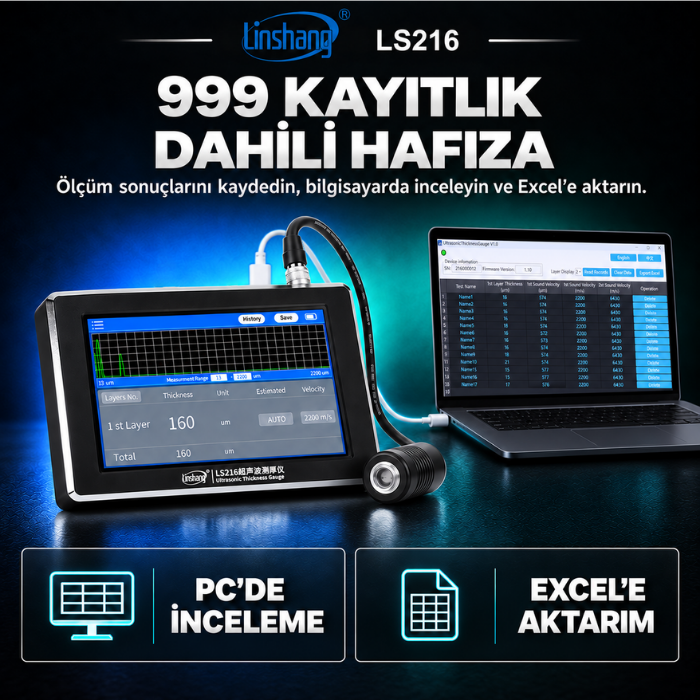

999 adede kadar ölçüm verisini cihaz hafızasında saklayın; kayıtları bilgisayar üzerinden görüntüleyin ve Excel formatında dışa aktarın.

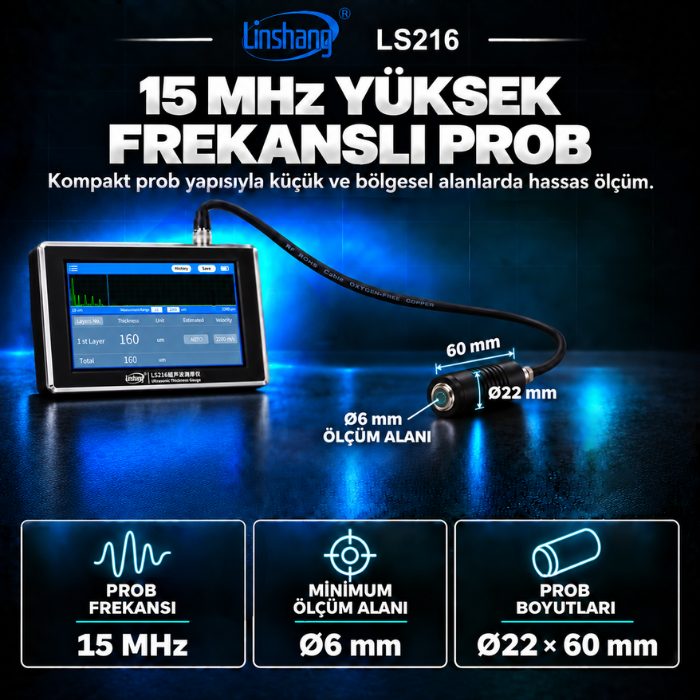

15 MHz çalışma frekansına sahip kompakt prob, Ø6 mm temas yüzeyi sayesinde küçük parçalar ve lokal ölçüm noktalarında hassas kalınlık kontrolü yapılmasına imkân tanır.

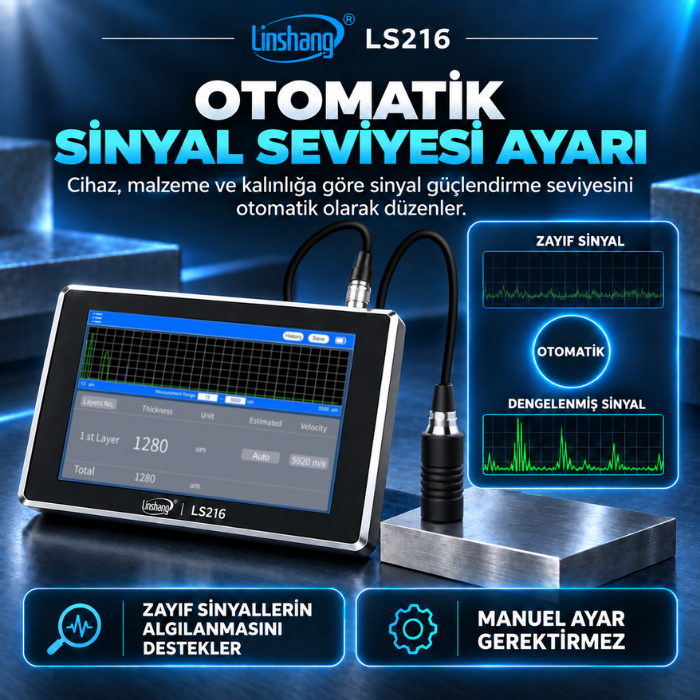

LS216, ölçüm yapılan malzemenin yapısına ve kalınlığına bağlı olarak sinyal kazancını otomatik biçimde optimize eder. Bu özellik, düşük seviyeli yankıların daha net algılanmasına ve ölçüm dalga formunun daha kararlı izlenmesine yardımcı olur. Sinyal güçlendirme işlemi cihaz tarafından otomatik gerçekleştirildiği için kullanıcıdan ek bir manuel ayar yapılması gerekmez.

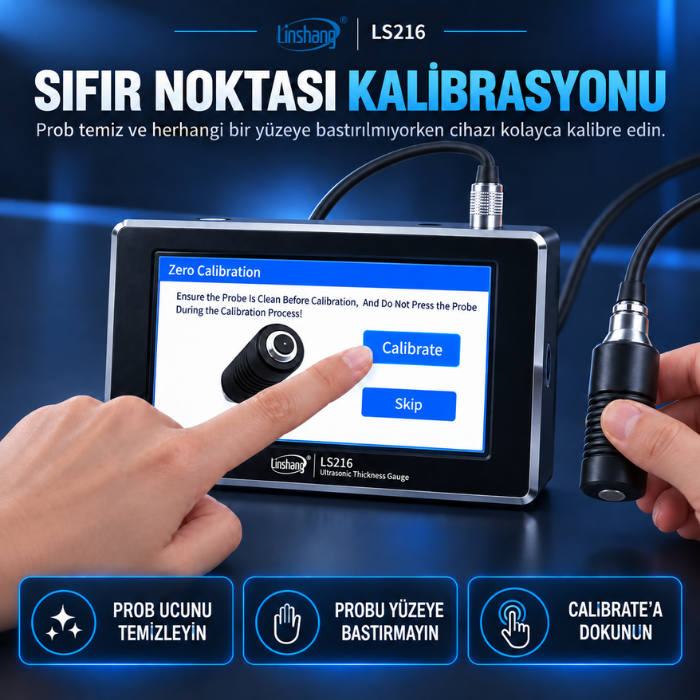

Probun ölçüm sistemindeki başlangıç referansı, Calibrate fonksiyonu kullanılarak yeniden tanımlanabilir. Kalibrasyon yapılırken probun temiz olması ve herhangi bir malzemeye temas etmemesi gerekir. Bu işlem yalnızca probun sıfır referansını düzenler; ölçüm yapılacak malzemeye ait ses hızı ayarını etkilemez.

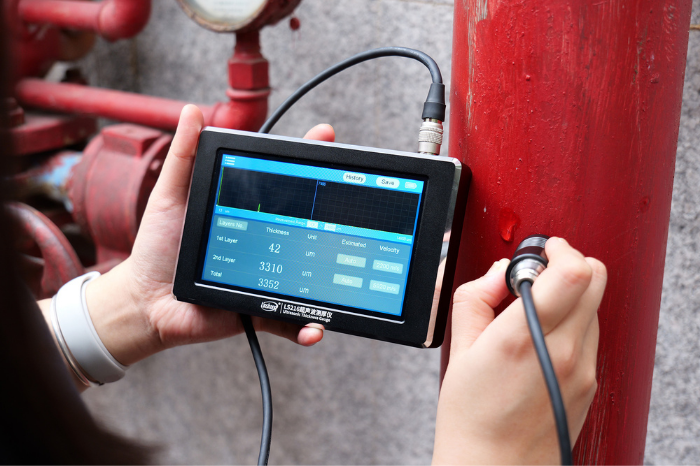

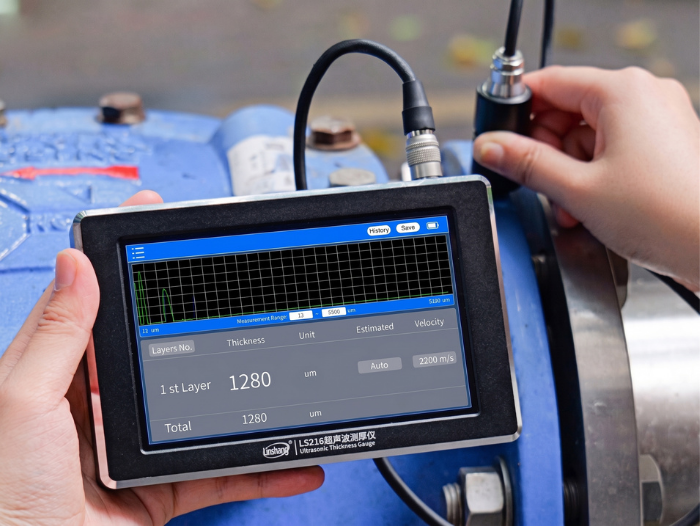

Metal parçalardaki boya ve kaplama tabakalarının kalınlığını, malzeme yüzeyine müdahale etmeden doğrudan uygulama noktasında ölçün.

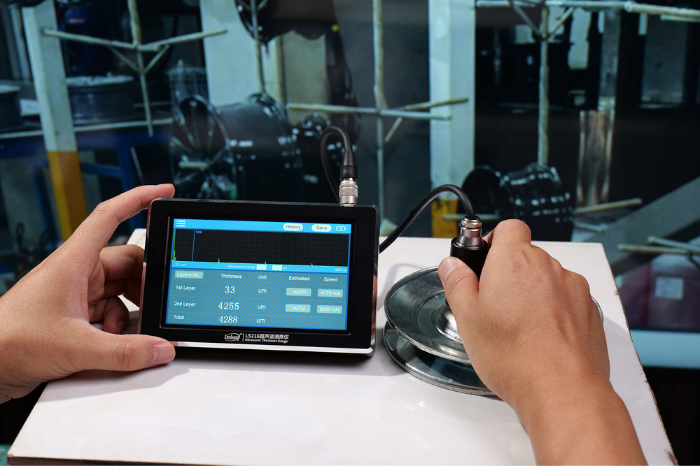

Metal kaplamalı yüzeylerde kaplama tabakası ile temel metalin kalınlık değerlerini birbirinden bağımsız olarak ölçün.

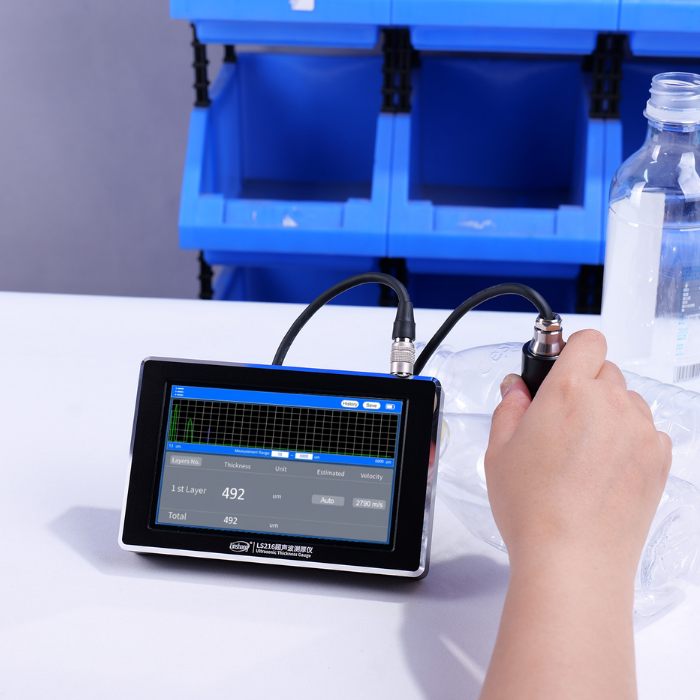

Plastik şişe ve ambalajlarda et kalınlığını, malzemeyi kesmeden veya deformasyona uğratmadan yalnızca bir yüzeyden kontrol edin.

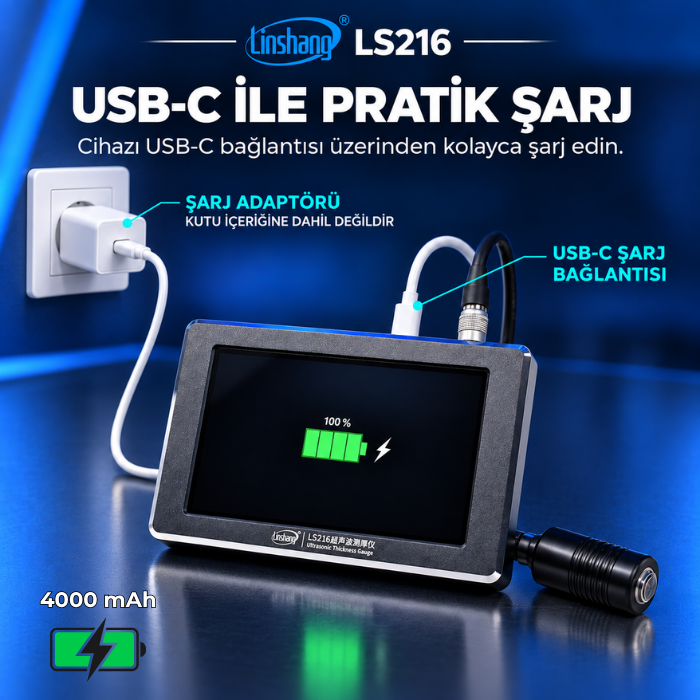

LS216, dahili 4000 mAh kapasiteli şarj edilebilir bataryasıyla taşınabilir kullanım sunar. Şarj işlemi USB-C bağlantısı üzerinden, uyumlu 5 V DC adaptör veya USB güç kaynağı kullanılarak gerçekleştirilebilir. Şarj adaptörü ürün paketine dahil değildir.

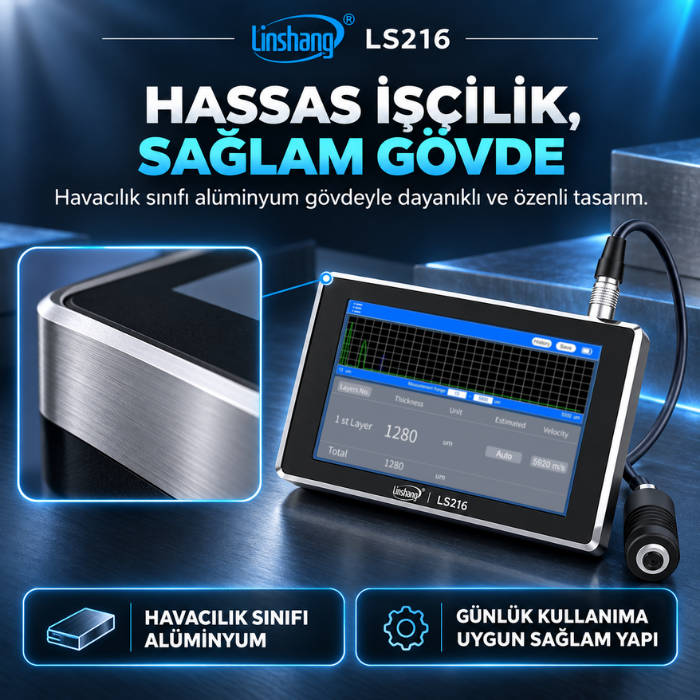

CNC işleme teknolojisiyle havacılık sınıfı alüminyumdan üretilen gövde, dayanıklı yapısı ve kaliteli işçiliğiyle profesyonel kullanım koşullarına uygun bir tasarım sunar.
