KC-05 Konik Uçlu Delik Çap Ölçer | 0.1 - 5 mm
KC-05 konik uçlu delik çap ölçer, küçük çaplı deliklerin iç ölçüsünü hızlı ve pratik şekilde kontrol etmek için kullanılan hassas mekanik ölçüm cihazıdır. Konik uç yapısı delik içine yerleştirilerek ölçüm alınmasını sağlar; ana skala ve verniyer skala birlikte okunarak çap değeri 0.01 mm hassasiyetle belirlenebilir. 0.1 - 5 mm aralığındaki küçük delik kontrolleri, atölye çalışmaları, parça ölçümleri ve hassas mekanik uygulamalar için uygundur.
Fiyat
180,00 USD + KDV
KDV Dahil
10.223,28 TL
10.223,28 TL
FAZLA ADETLERDE ALACAĞINIZ ÜRÜNLER İÇİN LÜTFEN BİZİ ARAYINIZ

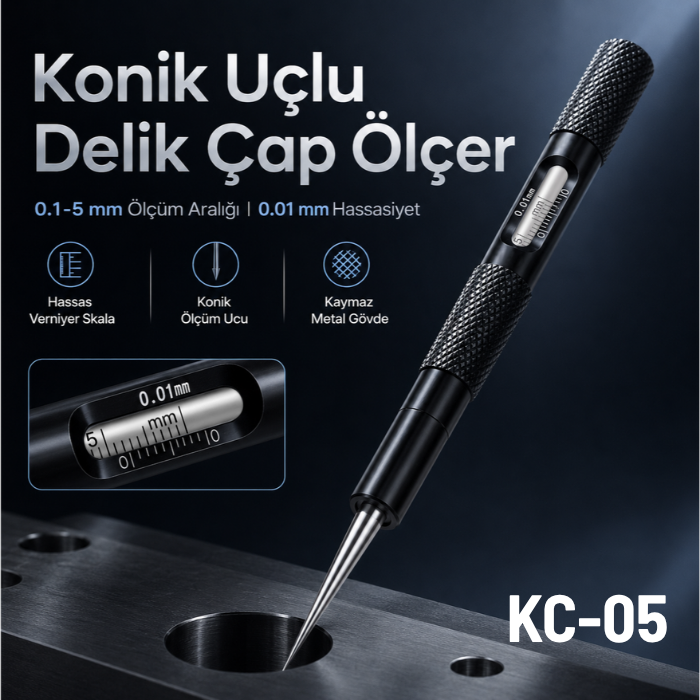

KC-05 Konik Uçlu Delik Çap Ölçer | 0.1 - 5 mm
KC-05 konik uçlu delik çap ölçer, küçük çaplı deliklerin iç ölçüsünü hızlı ve pratik şekilde kontrol etmek için kullanılan hassas mekanik ölçüm cihazıdır. Konik uç yapısı delik içine yerleştirilerek ölçüm alınmasını sağlar; ana skala ve verniyer skala birlikte okunarak çap değeri 0.01 mm hassasiyetle belirlenebilir. 0.1 - 5 mm aralığındaki küçük delik kontrolleri, atölye çalışmaları, parça ölçümleri ve hassas mekanik uygulamalar için uygundur.

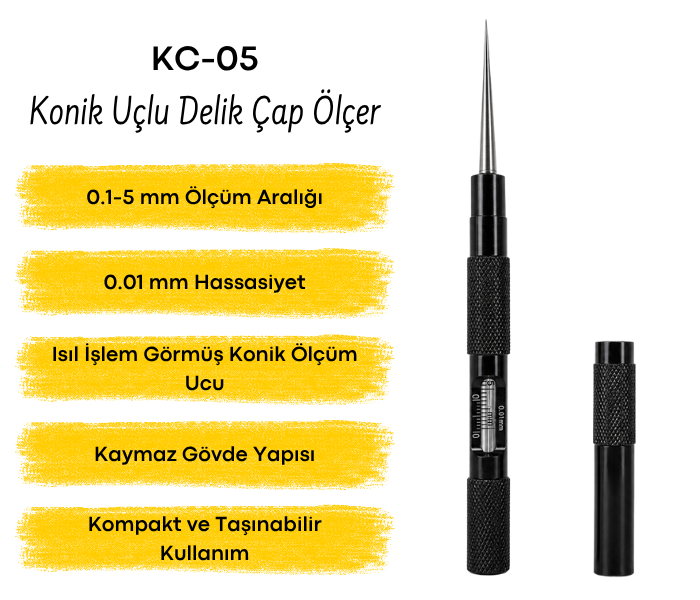

KC-05 Konik Uçlu Delik Çap Ölçer Özellikleri
- - KC-05 konik uçlu delik çap ölçer, küçük çaplı deliklerin iç çapını kontrol etmek için kullanılan mekanik ölçüm aracıdır.
- - 0.1-5 mm ölçüm aralığı sayesinde dar ve küçük delik çaplarının ölçümünde pratik kullanım sunar.
- - 0.01 mm okuma hassasiyeti, küçük çap değişimlerinin daha net değerlendirilmesine yardımcı olur.
- - Kumpas ile ölçülmesi zor olan küçük deliklerde hızlı ve pratik çap kontrolü yapılmasını sağlar.
- - Ana skala ve yardımcı verniyer skala yapısı sayesinde ölçüm değeri mekanik olarak hassas şekilde okunabilir.
- - Pil, ekran veya elektronik devre gerektirmeden doğrudan kullanılabilir; bu sayede basit ve hızlı bir ölçüm çözümü sunar.

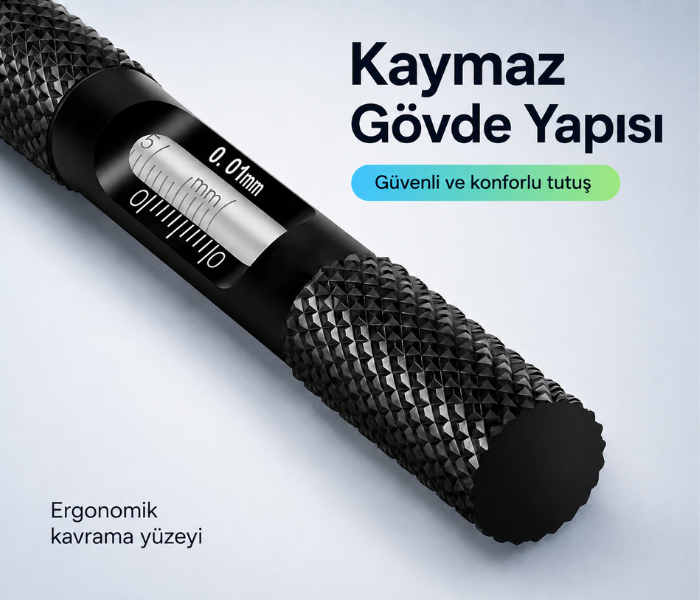

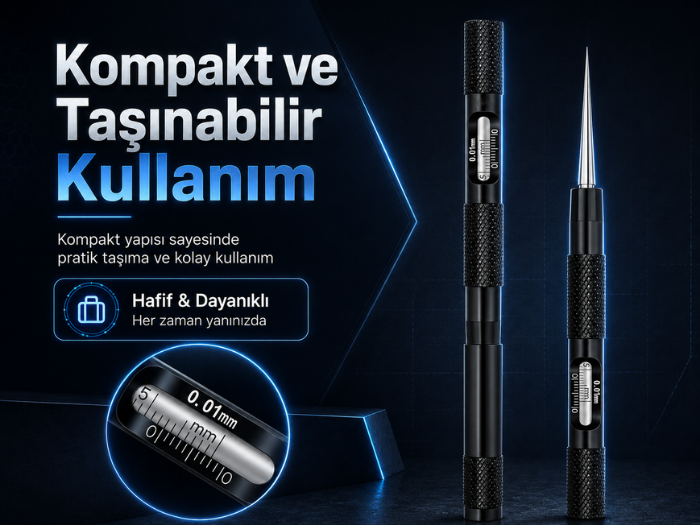

- - Kompakt gövde yapısı ile atölye, teknik servis, üretim ve kalite kontrol alanlarında kolayca kullanılabilir.
- - Hassas imalat, kalıpçılık, modelleme, bakım-onarım ve küçük parça ölçümlerinde kullanıma uygundur.
- - Hassas konik uç yapısı nedeniyle darbe, düşme ve sert temaslara karşı dikkatli kullanılmalıdır.
- - Ölçüm sonrasında konik ucun zarar görmemesi için koruma kapağının takılması önerilir.
KC-05 konik uçlu delik çap ölçer, 0.1 - 5 mm aralığındaki küçük delik çaplarının mekanik olarak kontrol edilmesine yardımcı olur. Verniyer skala sistemi sayesinde ölçüm değeri 0.01 mm hassasiyetle okunabilir ve dar çaplı deliklerde pratik ölçüm yapılabilir.

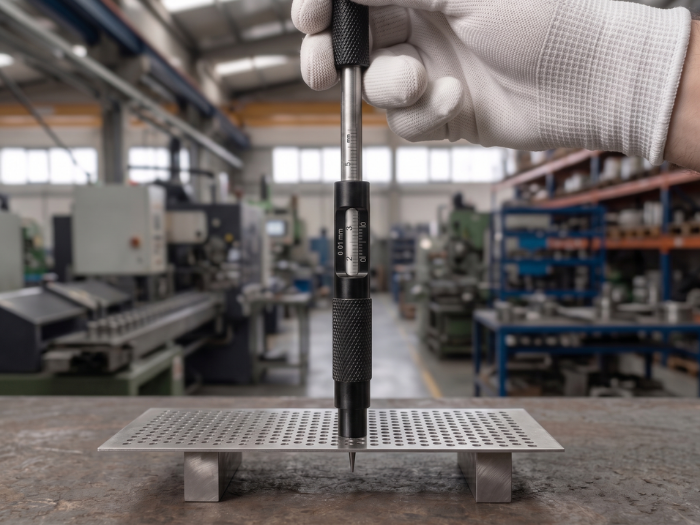

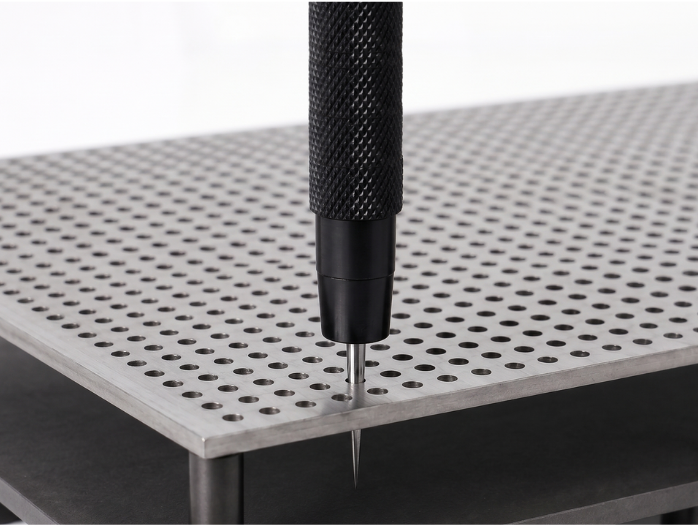

KC-05 konik uçlu delik çap ölçer; perfore sac üretimi, kalite kontrol, CNC işleme, kalıp imalatı ve benzeri endüstriyel uygulamalarda küçük çaplı deliklerin kontrolü için kullanılabilir. Dar delik ve açıklıkların pratik şekilde ölçülmesine yardımcı olur.

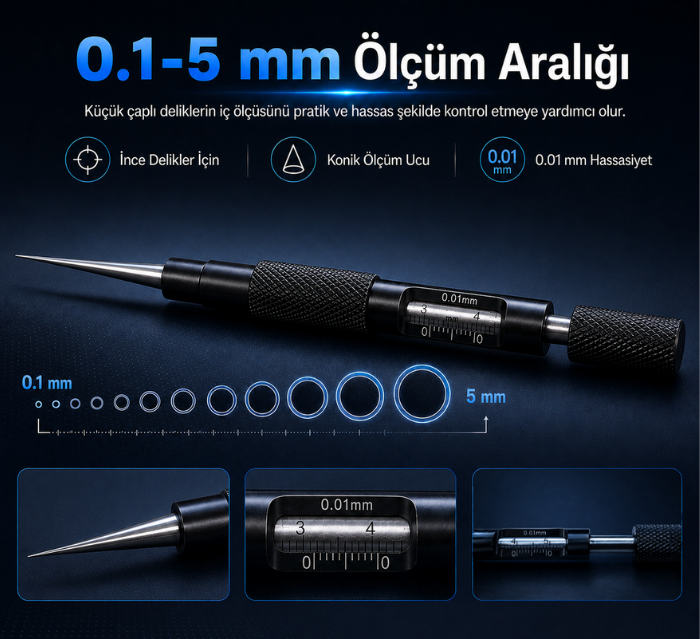

KC-05, 0,1 mm’den 5 mm’ye kadar olan küçük delik çaplarının kontrolünde kullanılabilir. Konik uç yapısı ve mekanik skala sistemi sayesinde dar deliklerdeki küçük ölçü farklarının daha kolay değerlendirilmesine yardımcı olur.

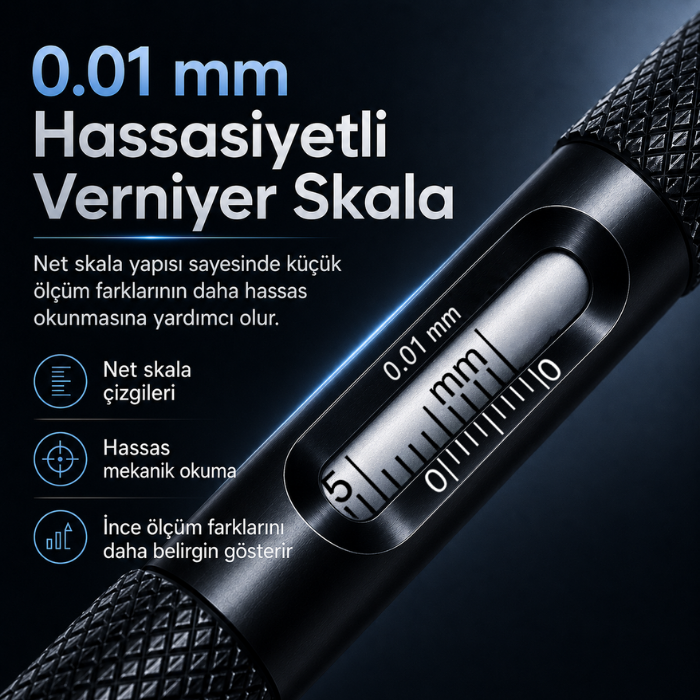

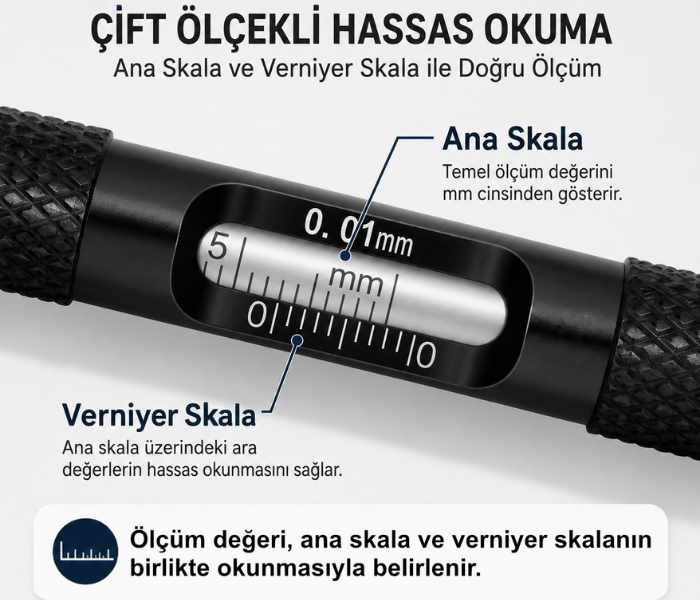

KC-05’in ana skala ve verniyer skala sistemi, küçük çaplı deliklerde ölçüm değerinin mekanik olarak okunmasına yardımcı olur. 0,01 mm bölüntü değeri sayesinde çap farkları daha hassas şekilde takip edilebilir.

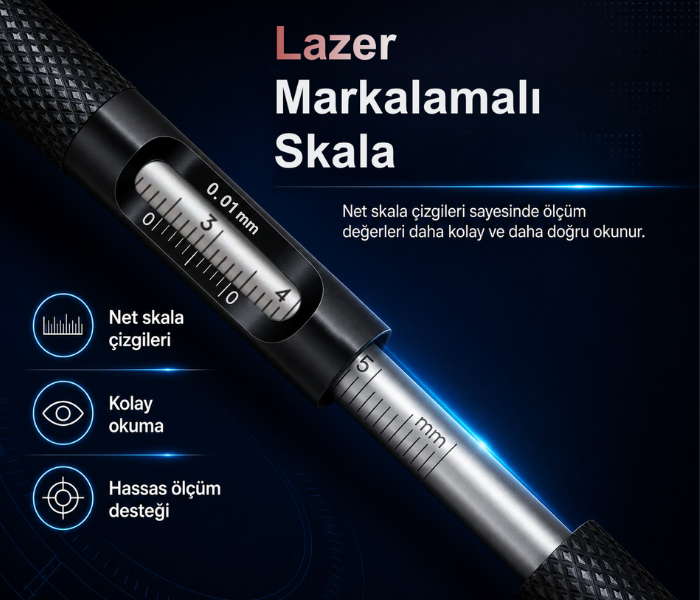

Lazer markalamalı skala yapısı, delik çapı ölçümlerinde ana değer ile hassas verniyer okumasının daha rahat takip edilmesine yardımcı olur. Net ve okunaklı çizgiler sayesinde ölçüm sonucu pratik şekilde değerlendirilebilir.

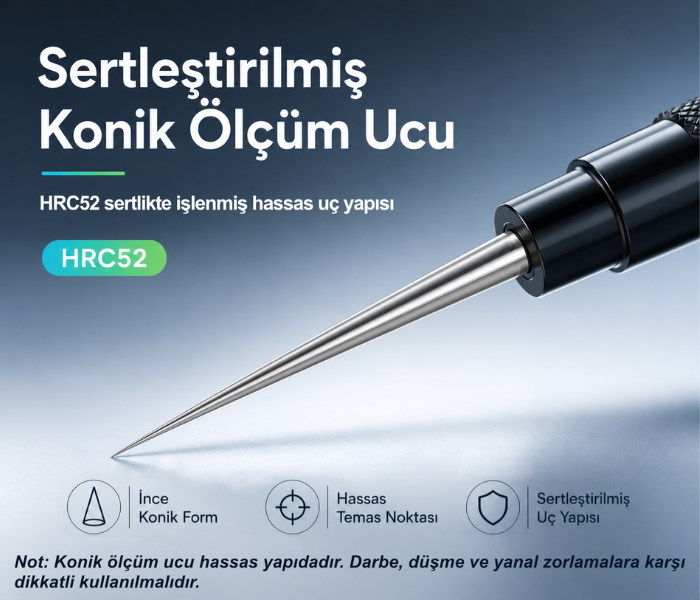

KC-05’in ısıl işlem uygulanmış konik ölçüm ucu, küçük çaplı deliklerde kontrollü temas ederek ölçüm değerinin mekanik skala üzerinden okunmasına yardımcı olur. Hassas uç yapısı bulunduğundan, ölçüm sırasında darbe, düşme ve yanal zorlamalardan kaçınılmalıdır.
Konik Delik Çap Ölçer Nasıl Kullanılır?
- Konik delik çap ölçer, küçük çaplı deliklerin iç çapını mekanik skala üzerinden okumak için kullanılır. Cihaz üzerinde iki farklı skala bulunur: üst bölümdeki ana skala milimetre değerini gösterirken, alt bölümdeki verniyer skala 0.01 mm hassasiyetli ek okuma yapılmasına yardımcı olur.

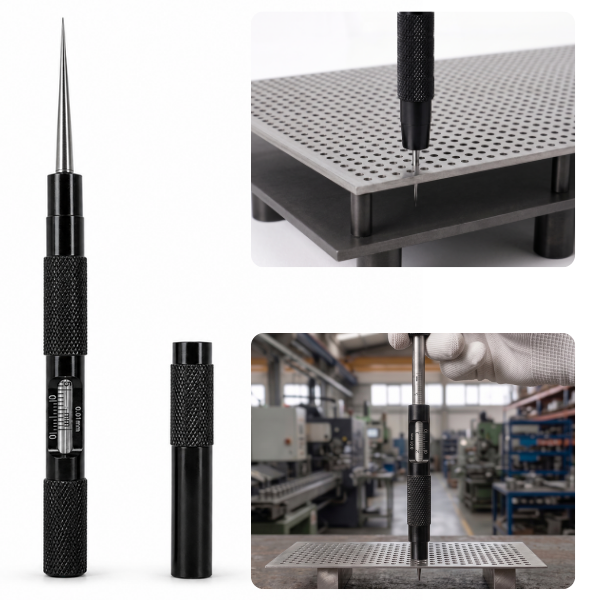

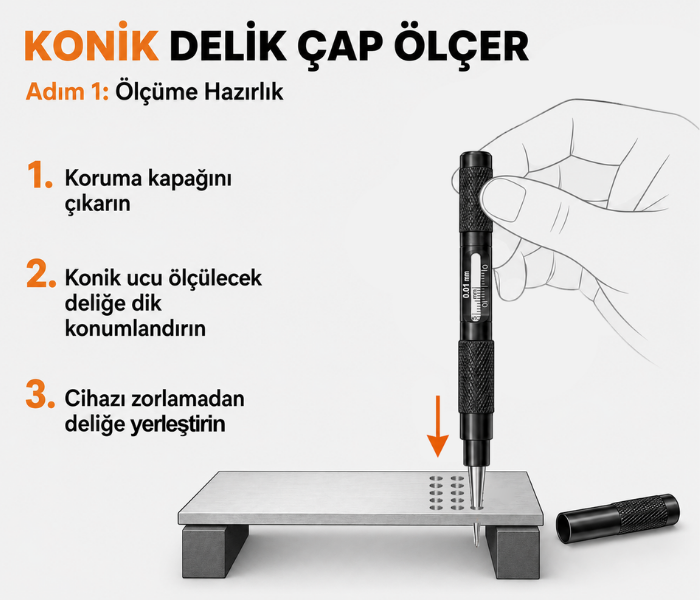

- Ölçüm için cihazın konik ucu, çapı kontrol edilecek deliğe dik konumda yerleştirilir. Uç, deliğe hafifçe oturana kadar ilerletilir. Bu sırada cihaz zorlanmamalı ve konik uç deliğe bastırılarak sokulmamalıdır. Ardından sürgülü bölüm iş parçasının yüzeyine dayandırılır ve ölçüm değeri skala üzerinden okunur.

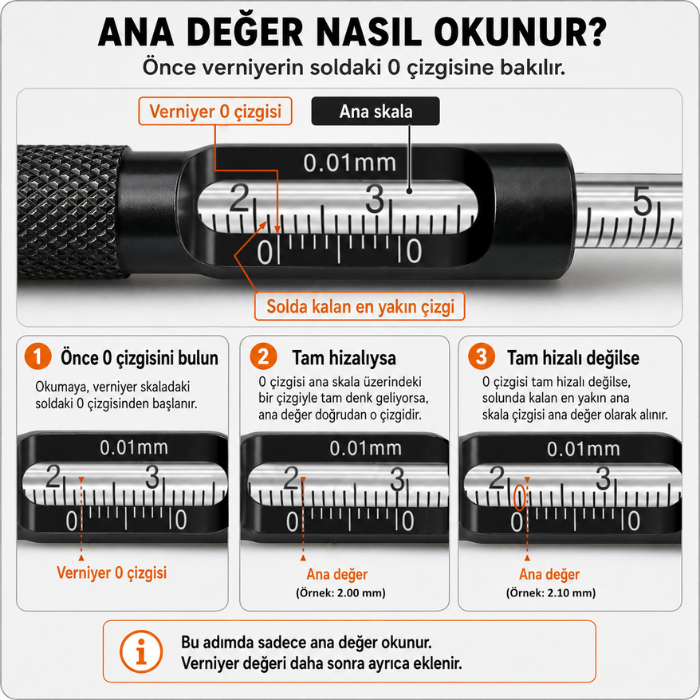

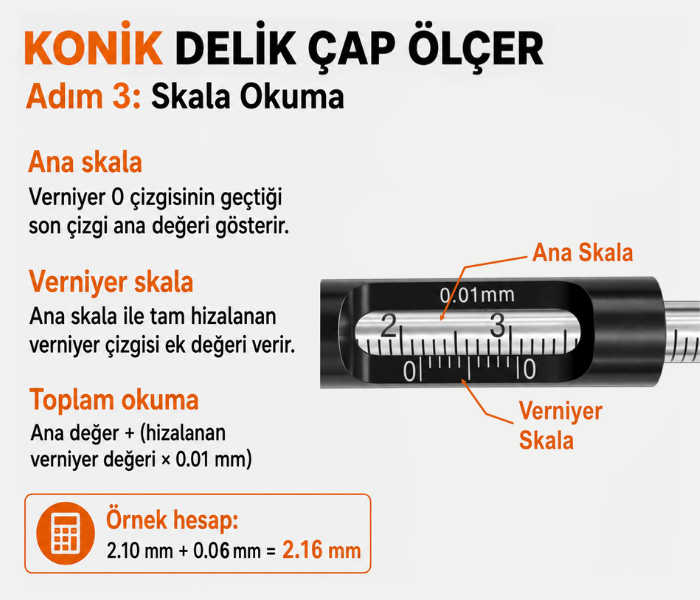

- Okuma işleminde öncelikle verniyer skala üzerindeki soldaki 0 çizgisi kontrol edilir. Bu 0 çizgisinin, üstteki ana skala üzerinde geçtiği değer ana ölçüm değeri olarak alınır. Eğer 0 çizgisi ana skaladaki bir çizgiyle tam hizalanıyorsa ölçüm değeri doğrudan o çizgi üzerinden okunur. Tam hizalanma yoksa, 0 çizgisinin solunda kalan en yakın ana skala çizgisi esas alınır.

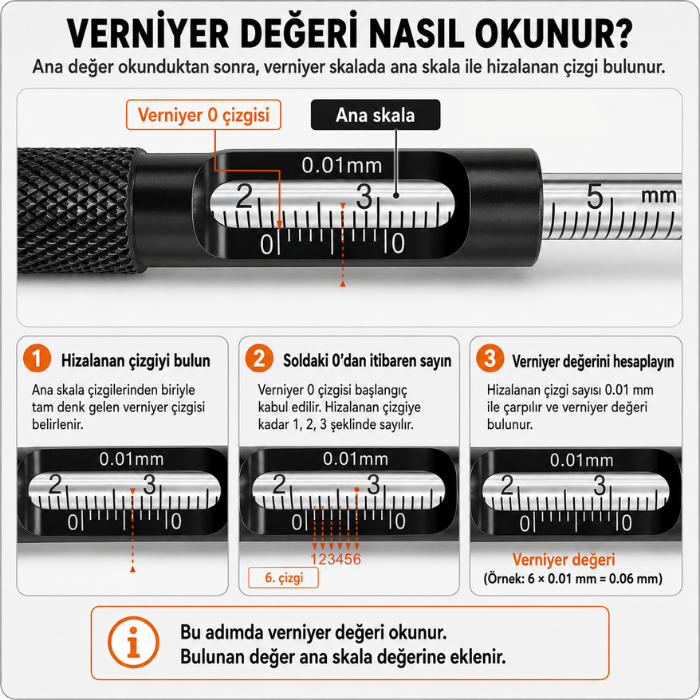

- Daha sonra verniyer skala üzerinden hassas okuma yapılır. Bunun için alt bölümdeki verniyer çizgileri incelenir ve üstteki ana skala çizgilerinden biriyle tam hizalanan çizgi bulunur. Verniyer skalada soldaki 0 çizgisi başlangıç noktası kabul edilir; 0’dan sonraki çizgiler 1, 2, 3 şeklinde sayılır. Ana skala çizgisiyle hizalanan verniyer çizgisinin numarası 0.01 mm ile çarpılır ve bulunan değer ana ölçüm değerine eklenir.
- Örnek olarak verniyer skalanın 0 çizgisi, ana skala üzerinde 2.1 mm çizgisini geçmiş fakat 2.2 mm çizgisine ulaşmamışsa ana değer 2.10 mm olarak alınır. Verniyer skalada 6. çizgi ana skala çizgilerinden biriyle hizalanıyorsa ek değer 6 × 0.01 mm = 0.06 mm olur. Bu durumda ölçüm sonucu:
2.10 mm + 0.06 mm = 2.16 mm
- Bu örnekte cihaz okuması 2.16 mm olarak değerlendirilir.
- Doğru ölçüm yapabilmek için cihaz deliğe dik tutulmalı, skala göz hizasında okunmalı ve parlama ya da açıdan kaynaklanabilecek okuma hatalarına dikkat edilmelidir. Ölçüm tamamlandıktan sonra hassas konik uç koruma kapağı ile kapatılmalıdır.
Verniyerli Delik Çap Ölçer Simülatörü
Sürgüyü hareket ettirerek ana skala, verniyer skala ve toplam ölçüm sonucunun nasıl okunduğunu interaktif olarak inceleyebilirsiniz.
Ana Skala 2,30 mm
Verniyer 0,09 mm
Toplam 2,39 mm
Okuma mantığı: Verniyerin sol 0 çizgisine göre ana skala okunur. Daha sonra ana skala ile hizalanan verniyer çizgisi bulunur ve 0.01 mm ile çarpılarak ana değere eklenir.
TEKNİK ÖZELLİKLER
| Ölçüm Aralığı | : | 0.1-5 mm |
| Hassasiyet | : | 0,01 mm |
| Gövde Yapısı | : | Metal mekanik gövde |
| Kullanım Alanı | : | Küçük çaplı deliklerin iç çap kontrolü |
| Güç Kaynağı | : | Gerektirmez |
| Ürün tipi | : | Konik uçlu delik çap ölçer |
| Skala Yapısı | : | Ana skala ve verniyer skala |
