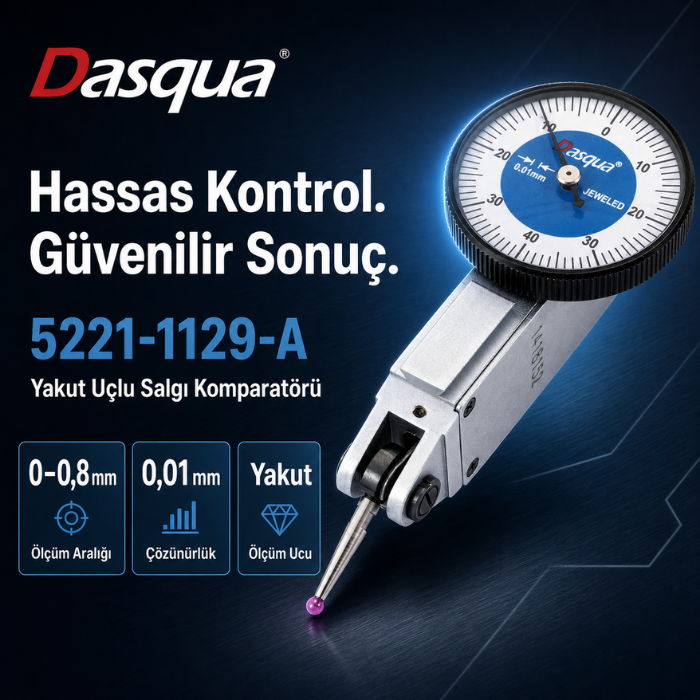

Dasqua 5221-1129-A, yüzey düzgünlüğü, hizalama ve salgı kontrolleri için kullanılan analog bir salgı komparatörüdür. 0 - 0.8 mm ölçüm aralığı ve 0.01 mm hassasiyet sunan cihaz; aşınmaya dayanıklı yakut ölçüm ucu, darbe korumalı mekanizması ve kompakt 30 mm kadranıyla hassas ölçüm uygulamalarında kullanılabilir.

- Dasqua 5221-1129-A yakut uçlu salgı komparatörü, 0 - 0.8 mm ölçüm aralığındaki küçük yüzey ve konum değişikliklerinin kontrolünde kullanılır.
- 0.01 mm hassasiyeti, ölçüm kolundaki küçük hareketlerin kadran üzerinden izlenmesine imkân verir.
- Yakut ölçüm ucu, aşınmaya dayanıklı yapısıyla yoğun kullanım sırasında temas yüzeyinin korunmasına yardımcı olur.
- Kollu ölçüm mekanizması, standart komparatörlerle erişilmesi güç olan dar, girintili ve açılı yüzeylerde ölçüm yapmayı kolaylaştırır.
- Dasqua 5221-1129-A; yüzey düzgünlüğü, doğrusallık, hizalama ile eksenel veya radyal salgı kontrollerinde kullanılabilir.
- Darbelere karşı korunan hassas dişli sistemi, ibrenin kararlı ve düzgün biçimde hareket etmesine yardımcı olur.
- Mücevher yataklı iç mekanizma, mekanik aşınma ve sürtünmenin azaltılmasını destekler.

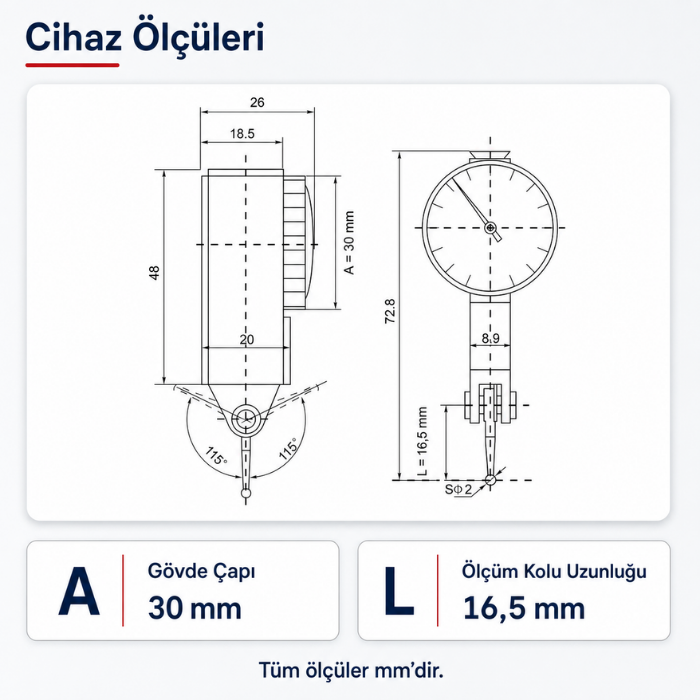

- 30 mm çapındaki kompakt kadranda bulunan 0-40-0 skala, iki yönde meydana gelen sapmaların takip edilmesini sağlar.
- Döndürülebilen kadran çerçevesi, ölçüm öncesinde ibrenin seçilen referans noktasına göre kolayca sıfırlanmasına olanak tanır.
- Cihazla verilen 4 mm ve 8 mm bağlantı sapları sayesinde farklı komparatör standları ve manyetik ayaklarla kullanım sağlanabilir.
- Dasqua salgı komparatörü, ölçüm hatası ile histerezis değerlerinin belirlenen sınırlar içerisinde bulunduğunu gösteren DIN 2270 üretici test sertifikasıyla sunulur.

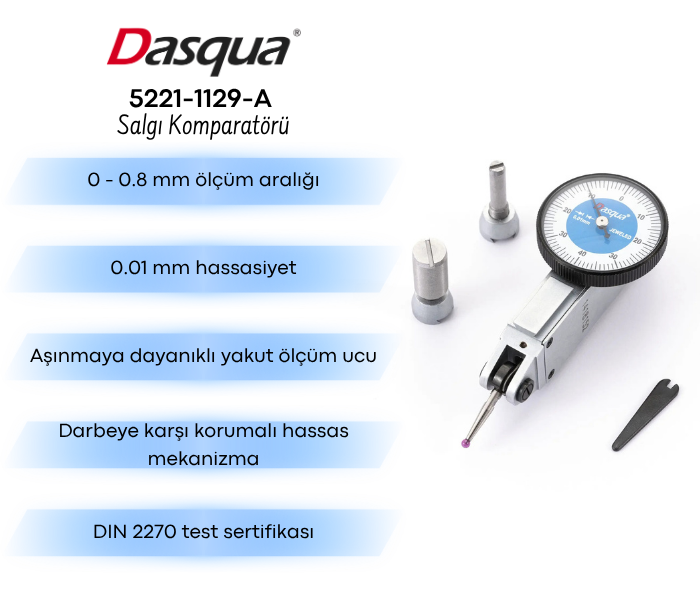

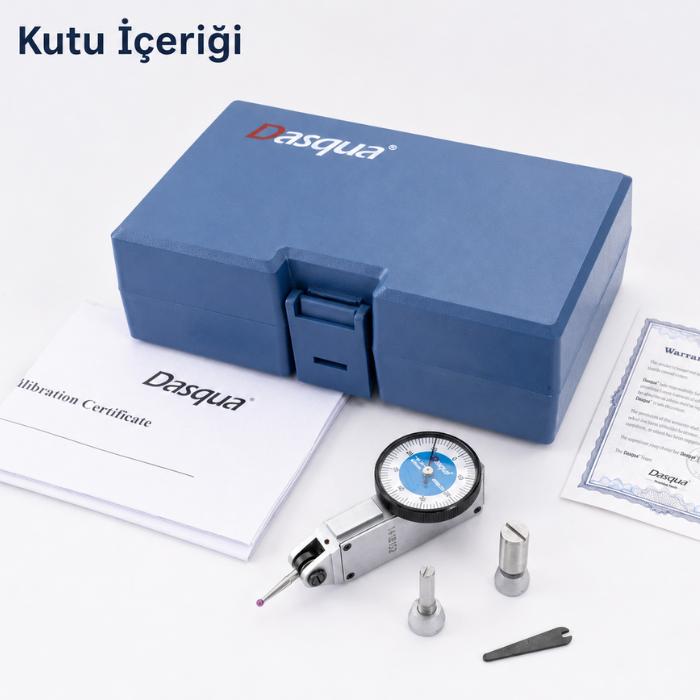

- Kutu içerisinde salgı komparatörü, 4 mm ve 8 mm bağlantı sapları, ölçüm ucu anahtarı, koruyucu taşıma kutusu ve üretici test sertifikası yer alır.

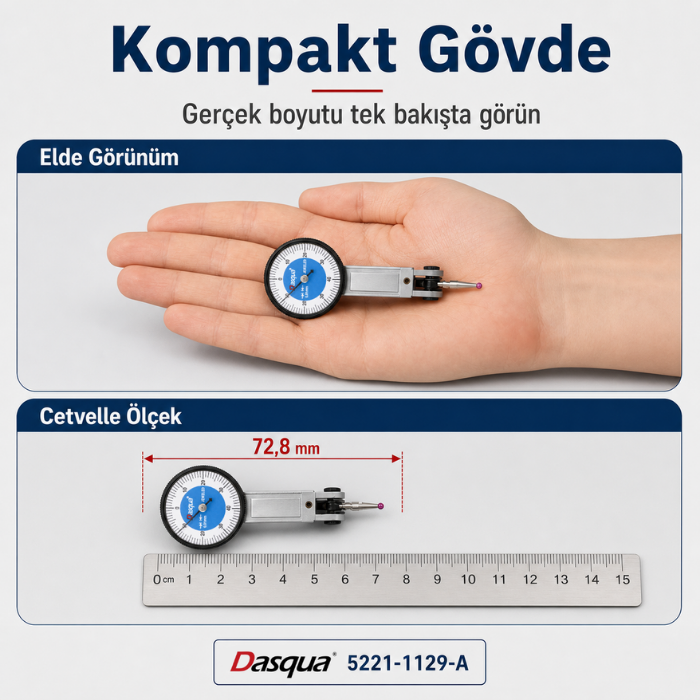

0–0,8 mm ölçüm aralığına ve 0,01 mm çözünürlüğe sahip Dasqua 5221-1129-A, yakut temas ucuyla yüzeyde oluşan küçük değişimlerin kontrollü olarak takip edilmesine yardımcı olur. Kompakt ve kollu tasarımı, farklı kontrol ve ölçüm işlemlerinde pratik kullanım sağlar.

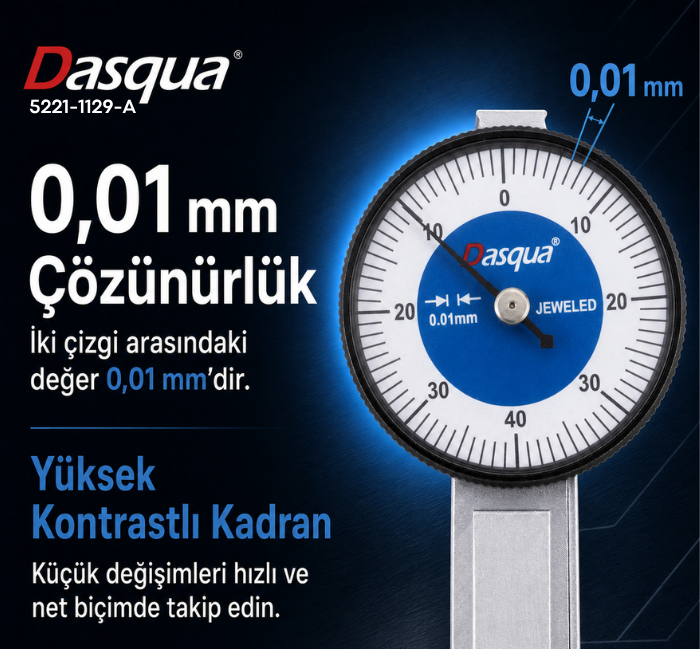

Kadran üzerinde yan yana bulunan her iki çizgi arasındaki mesafe, 0,01 mm ölçüm değişimine karşılık gelir. Belirgin işaretlemeler ve yüksek kontrastlı kadran yapısı, küçük değişimlerin kolay ve hızlı şekilde okunmasına yardımcı olur.

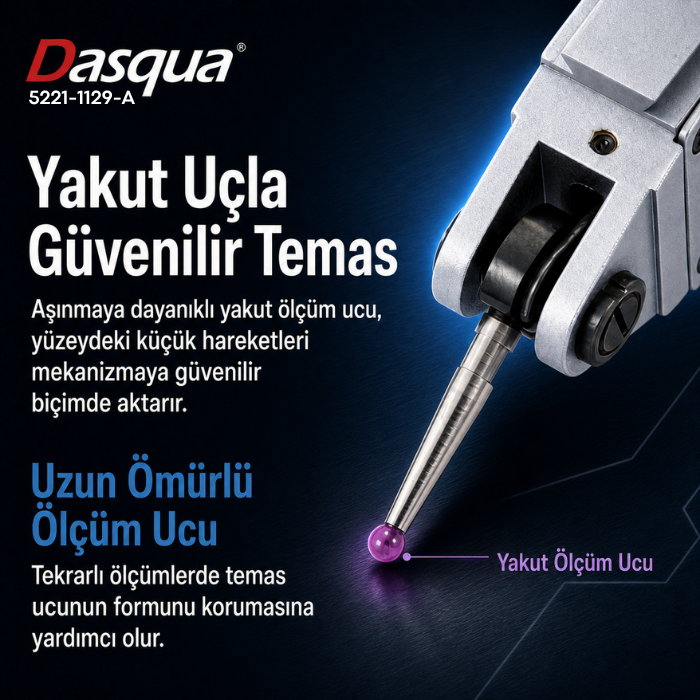

Aşınmaya dayanıklı yakut ölçüm ucu, tekrarlanan ölçümlerde temas biçiminin korunmasını destekler. Yüzeyde oluşan küçük hareketleri mekanizmaya kararlı şekilde ileterek güvenilir ve uzun süreli kullanım sağlar.

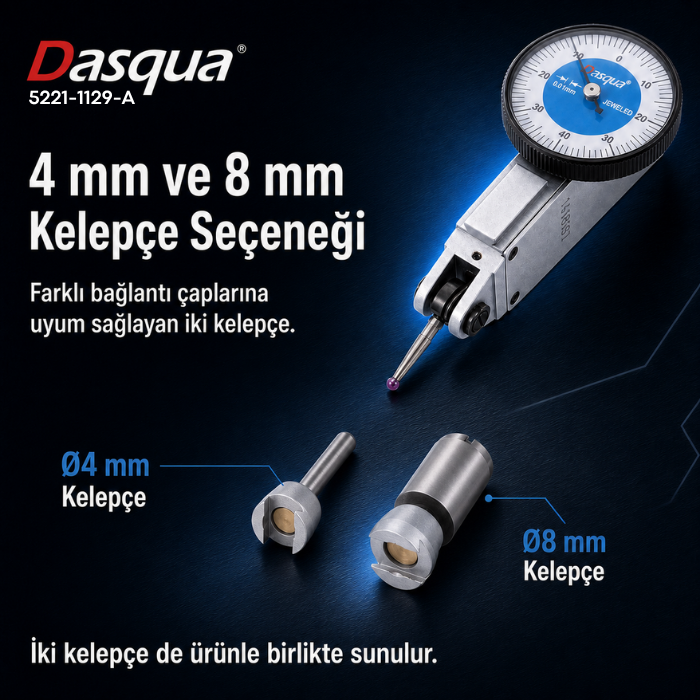

Paket içeriğindeki 4 mm ve 8 mm kelepçeler, farklı tutucu çaplarına sahip komparatör standlarıyla uyumluluk sağlar. Standın bağlantı çapına uygun kelepçe seçilerek cihaza monte edilir ve iki kelepçe birlikte kullanılmaz.

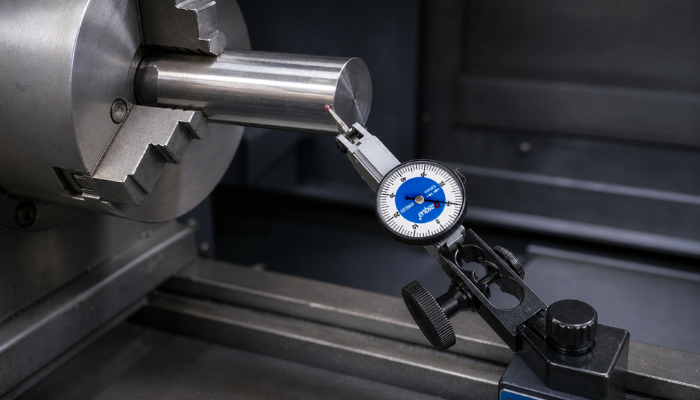

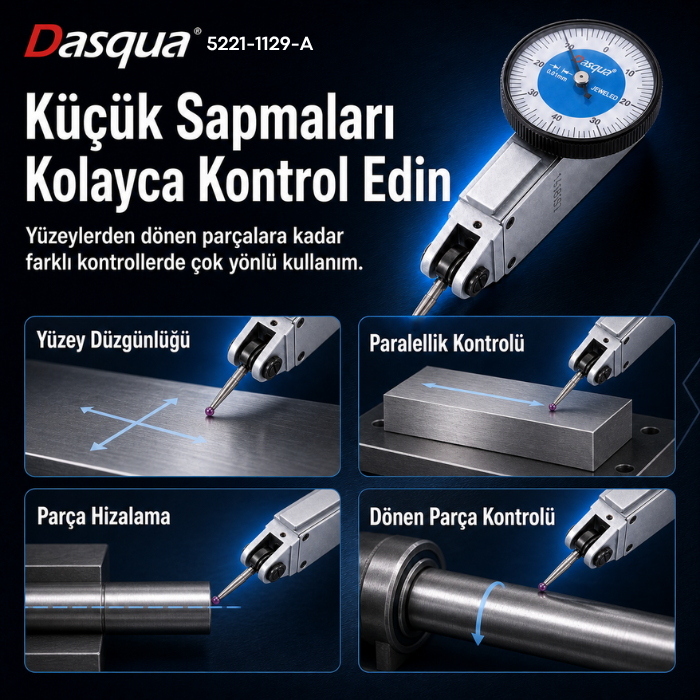

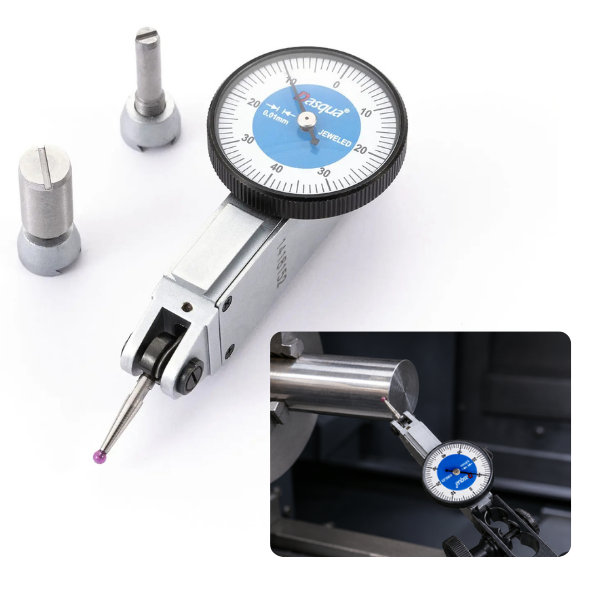

Kollu ölçüm sistemi; yüzey düzgünlüğü, paralellik, parça hizalaması ve döner parçalardaki sapmaların kontrol edilmesine yardımcı olur. Ölçüm ucunda meydana gelen küçük hareketleri kadrana ileterek yüzey ve konum farklılıklarının karşılaştırılmasını kolaylaştırır.

Dasqua 5221-1129-A ile Endüstriyel Ölçüm ve Parça Kontrolü

Dasqua 5221-1129-A, 4 mm veya 8 mm tutucu çapıyla uyumlu komparatör standlarına bağlanabilir. Komparatör standı kutu içeriğinde bulunmaz ve gerçekleştirilecek ölçüme uygun modelin ayrıca seçilerek sipariş edilmesi gerekir.

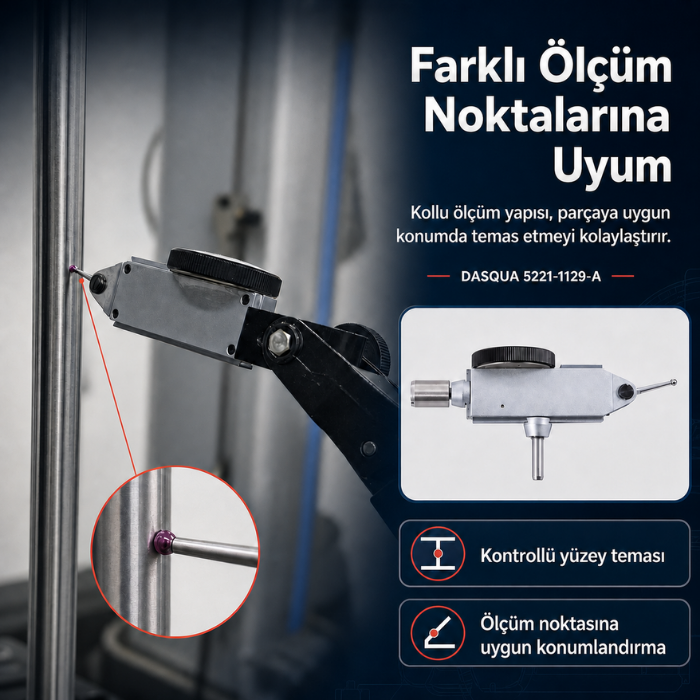

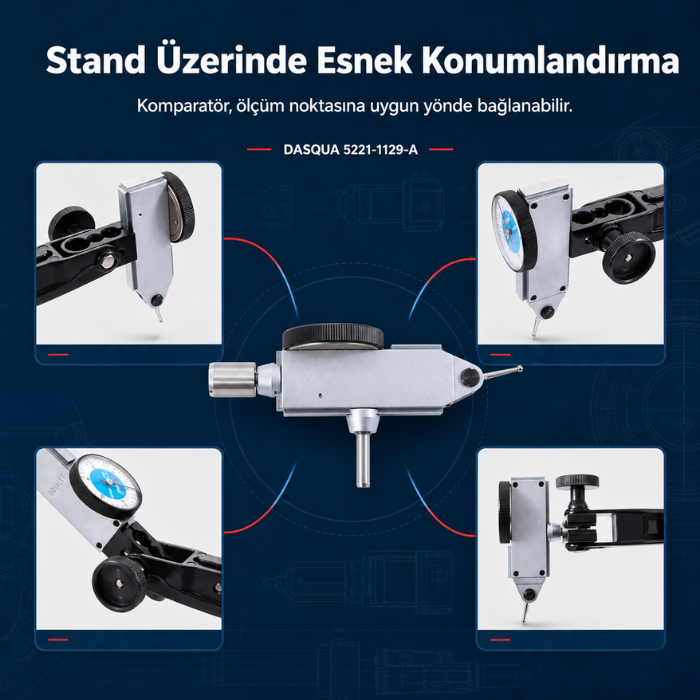

Bağlantı yapısı sayesinde cihaz, komparatör standı üzerinde ölçüm yapılacak noktaya uygun biçimde konumlandırılabilir. Kadranın ve ölçüm ucunun yönü; yüzeye ulaşma, temas açısı ve kadranın rahat okunması dikkate alınarak ayarlanabilir.

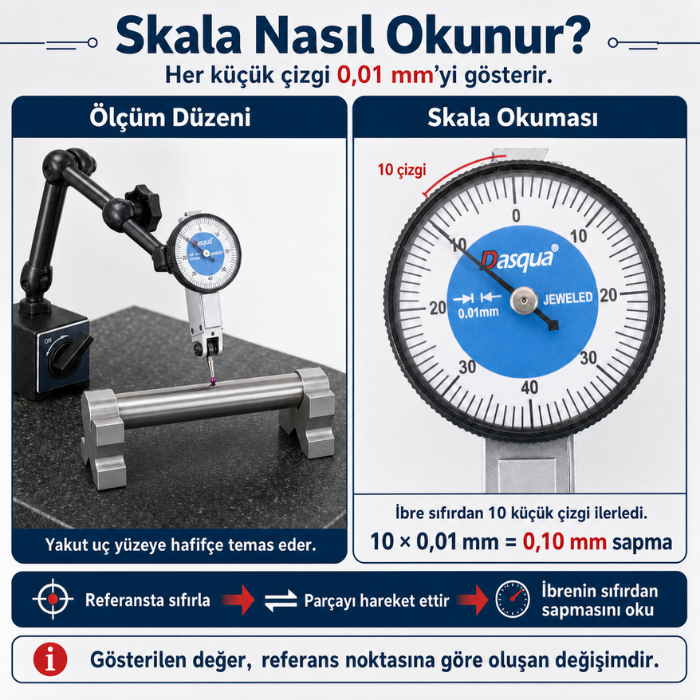

- Ölçüm öncesinde yakut uç yüzeye hafifçe temas ettirilir, ardından kadran döndürülerek ibre belirlenen referans noktasında sıfırlanır.
- Parça hareket ettirilirken veya döndürülürken ibrenin sıfır noktasından ne kadar uzaklaştığı izlenir.
- Kadrandaki her küçük bölüm 0,01 mm’ye karşılık gelir. Örneğin ibrenin 10 çizgi ilerlemesi, referans noktasına göre 0,10 mm değişiklik oluştuğunu gösterir.
- Kadranda görülen sonuç, parçanın doğrudan ölçüsü değil; belirlenen referans noktasına göre meydana gelen sapma miktarıdır.
