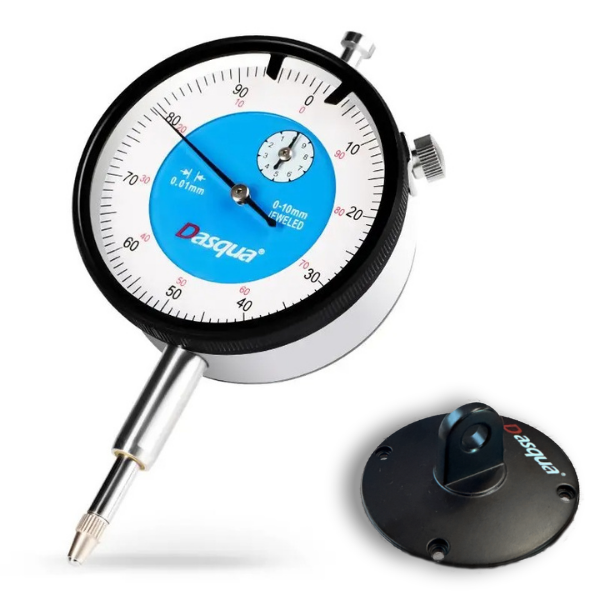

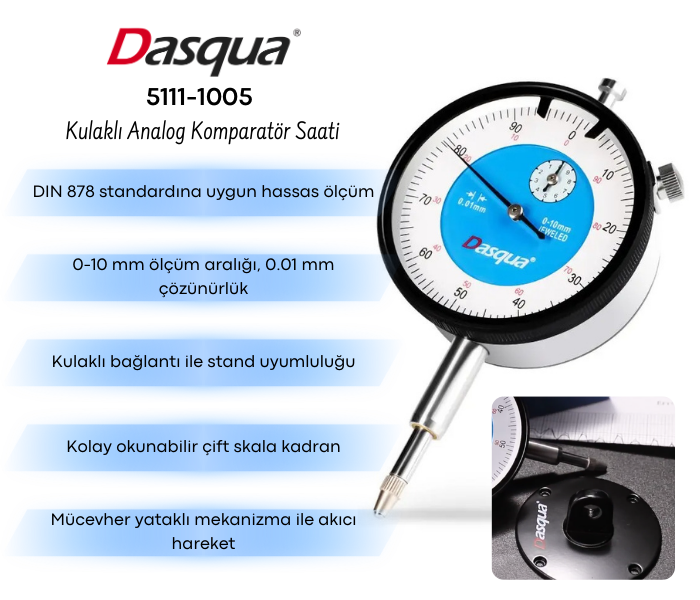

Dasqua 5111-1005 kulaklı analog komparatör saati, hassas doğrusal ölçümlerin yapılması ve küçük ölçü sapmalarının belirlenmesi için geliştirilmiş bir ölçüm cihazıdır. 0-10 mm ölçüm aralığı ve 0.01 mm çözünürlüğü sayesinde yüzey düzlüğü kontrolü, mil salgısı ölçümü ve makine ayarlarının hassas şekilde yapılması gibi uygulamalarda güvenilir sonuçlar elde edilmesine yardımcı olur. DIN 878 standardına uygun olarak üretilen cihaz, dayanıklı mekanizması ve akıcı ibre hareketi sayesinde endüstriyel ölçüm işlemlerinde stabil ve tekrarlanabilir ölçümler sunar.

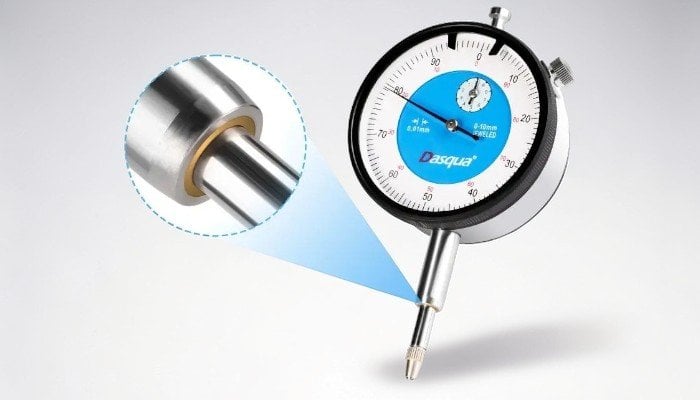

Bakır burç yapısı, sürtünmeyi ve aşınmayı azaltarak mekanizmanın daha uzun süre stabil şekilde çalışmasına yardımcı olur.

Hassas taşlama ile üretilmiş mekanizma, ölçüm milinin eşmerkezli ve stabil hareket etmesini sağlayarak daha doğru ölçüm sonuçları elde edilmesini destekler. Mücevher yataklı (jeweled) yapı ise sürtünmeyi azaltarak ibrenin daha akıcı hareket etmesine ve mekanizmanın servis ömrünün uzamasına katkı sağlar.

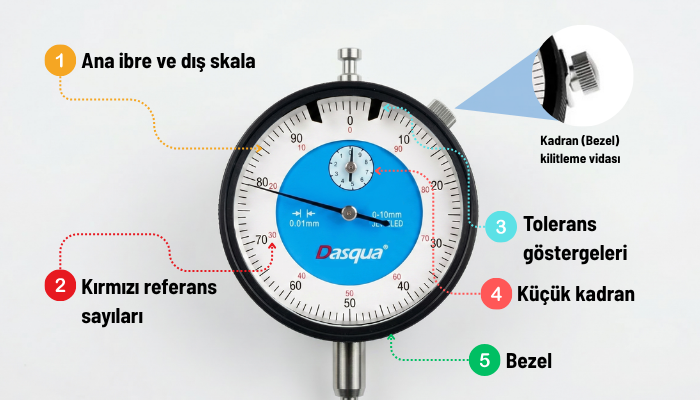

Komparatörde ölçüm değeri, kadranın dış kısmındaki büyük skaladan okunur. Bu modelde her bir çizgi 0.01 mm ölçü değerine karşılık gelir. Ana ibre bir tam tur döndüğünde ise ölçüm değeri toplamda 1 mm değişmiş olur.

Kadran üzerinde yer alan kırmızı sayılar, ters yönde yapılan ölçümlerin daha rahat okunabilmesi için tasarlanmıştır. İbre saat yönünün tersine hareket ettiğinde ölçüm değeri doğrudan kırmızı skala üzerinden takip edilebilir.

Örnek:

Komparatör sıfırlandıktan sonra ibre sola doğru ilerleyerek siyah skalada 80 değerini gösteriyorsa, kırmızı skalada 20 okunur. Bu durumda ölçülen değer 0.20 mm olur.

Kadranın üst bölümünde bulunan ayarlanabilir tolerans göstergeleri, ölçüm sırasında kabul edilebilir ölçü aralığının belirlenmesini sağlar. Operatör, ibrenin bu iki gösterge arasında kalıp kalmadığını kontrol ederek parçanın tolerans sınırları içinde olup olmadığını hızlıca değerlendirebilir. Bu özellik özellikle seri üretim ve kalite kontrol uygulamalarında pratiklik sağlar.

Örnek:

Tolerans göstergeleri 0.20 mm ile 0.40 mm arasına ayarlandığında, ibre bu aralık içerisinde kaldığı sürece ölçülen parça kabul edilebilir tolerans sınırları içinde değerlendirilir.

Kadranın ortasında bulunan küçük gösterge, ana ibrenin kaç tur attığını gösterir. Ana ibre her tam tur attığında küçük kadran 1 mm ilerler ve böylece toplam ölçüm değeri kolayca takip edilebilir.

Komparatör ölçüm yapılacak yüzeye temas ettirildikten sonra dıştaki döner çerçeve (bezel) çevrilerek ibre sıfır noktasına hizalanır. Bu işlem referans noktası oluşturur ve ölçüm sırasında oluşan sapmaların daha kolay görülmesini sağlar. İstenirse kadran kilitleme vidası sıkılarak yapılan ayar sabitlenebilir.

Küçük kadran 2 değerini, ana ibre ise 35’i gösteriyorsa toplam ölçüm değeri 2.35 mm olur. Küçük kadran milimetre cinsinden ölçümü gösterirken, ana ibre ise 0.01 mm çözünürlükteki ölçüm değerini ifade eder.

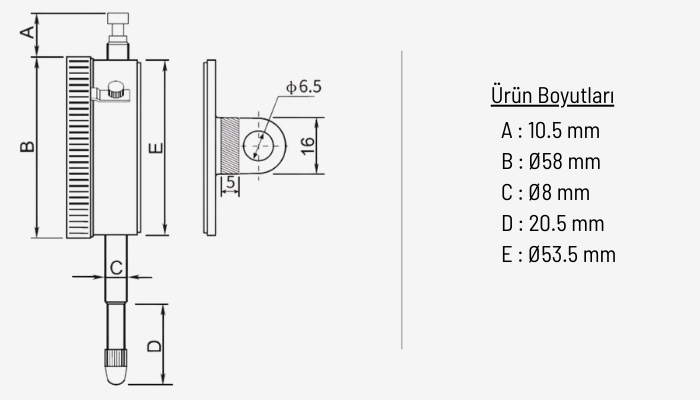

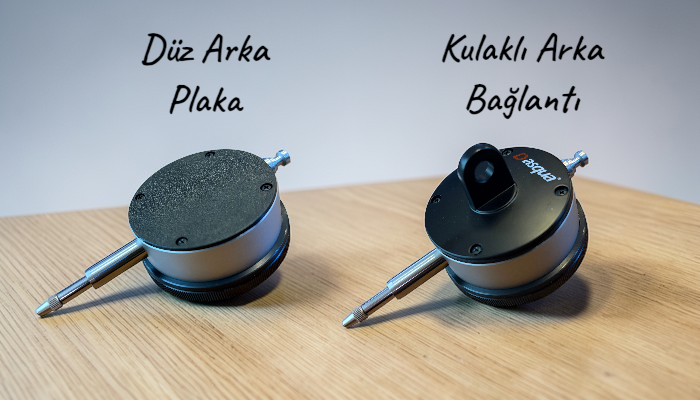

Kulak bağlantı aparatı sayesinde komparatör saati komparatör standlarına veya manyetik tabanlara kolayca monte edilebilir. Düz arka plaka yapısı ise farklı ölçüm aparatlarıyla kullanım esnekliği sunar.

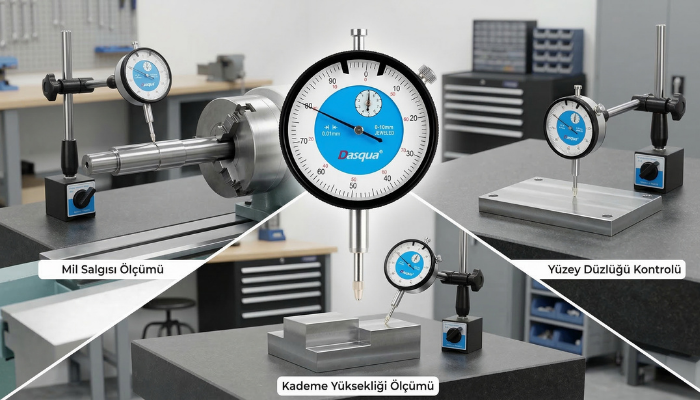

Dasqua 5111-1005 komparatör saati; yüzey düzlüğü kontrolü, mil salgısı ölçümü, kademe yüksekliği ölçümü ve makine ayar işlemleri gibi çeşitli ölçüm uygulamalarında kullanılabilir. Komparatör saatleri ölçüm sırasında sabitlenebilmesi için genellikle manyetik komparatör standı ile birlikte kullanılır. Manyetik stand ürün ile birlikte verilmez ve ayrıca temin edilmelidir.

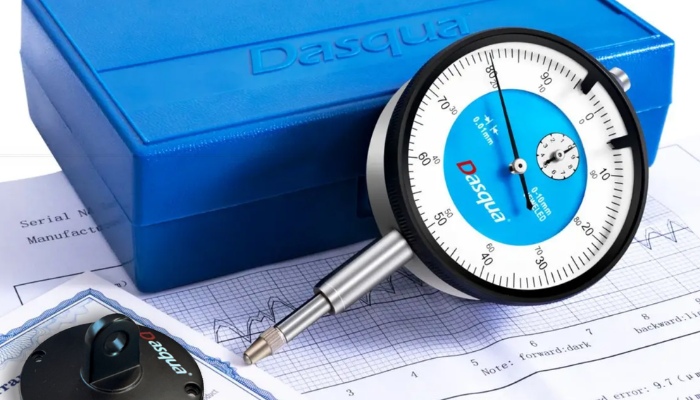

Ürün kutu içeriği: komparatör saati, kulak bağlantı aparatı ve üretici test belgesi
